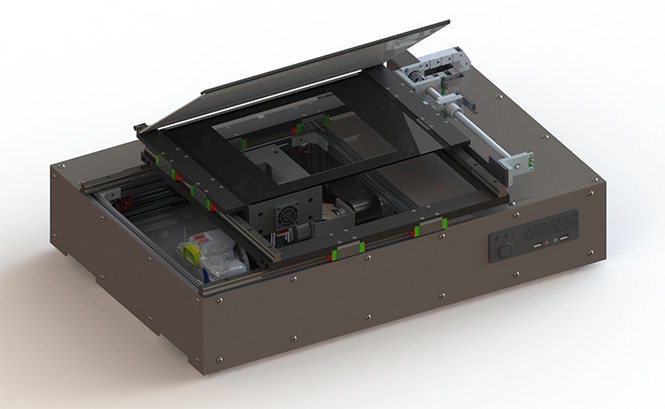

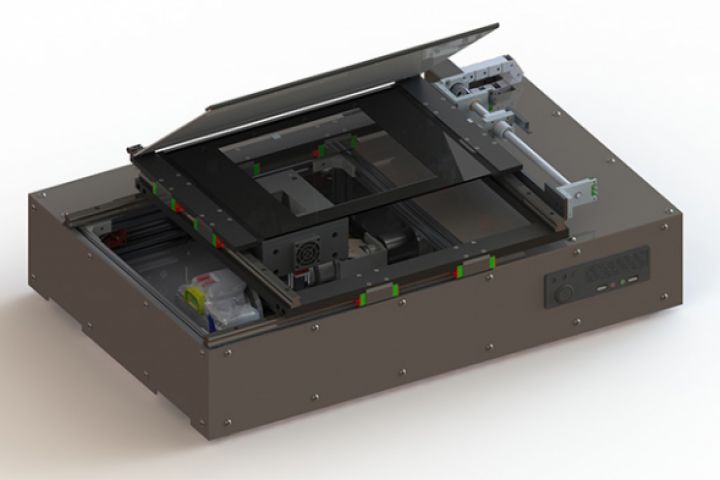

Сканер обеспечивает скоростное перемещение исследуемого объекта над сканирующей оптикой. Перемещение обеспечивается установкой сканирующего столика в двух координатах на рельсовые направляющие. Само перемещение обеспечивается шарико-винтовыми передачами, установленными на обе оси.
Под сканирующим столиком установлена лампа, обеспечивающая равномерную подсветку зоны сканирования. Под лампой стоит система из двух зеркал, установленных под 45 градусов относительно оси сканирования. Сверху установлено дихроичное зеркало, которое пропускает видимый спектр, попадающий на второе (обычное) зеркало, а исследуемый спектр отражается на обрабатывающую оптику. Видимый спектр же отражается от второго зеркала попадает на фотоаппарат, который создает видимую картинку объекта.
Для оптики разработана система крепления и юстировки, обеспечивающая расположение, и точную фиксацию (по квалитету h9) оптических элементов.
Материалом для крепления оптических элементов, подсветки и координатного столика выбран Д16Т для обеспечения легкости конструкции. Сам корпус прибора выполнен из станочного профиля 20х20 и обшит декоративными панелями.
