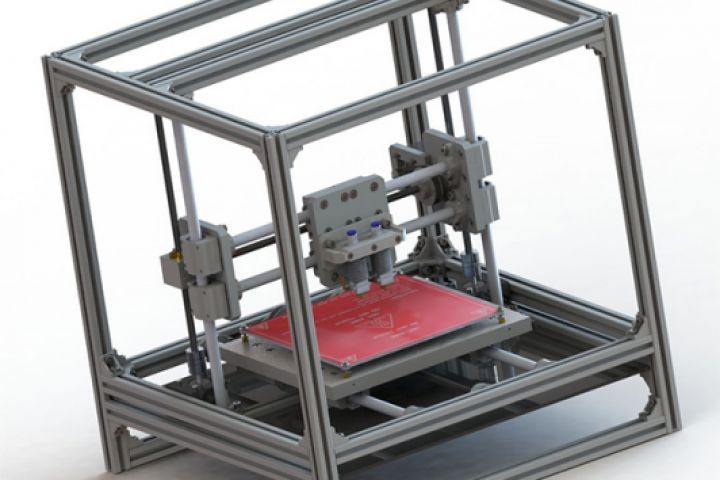

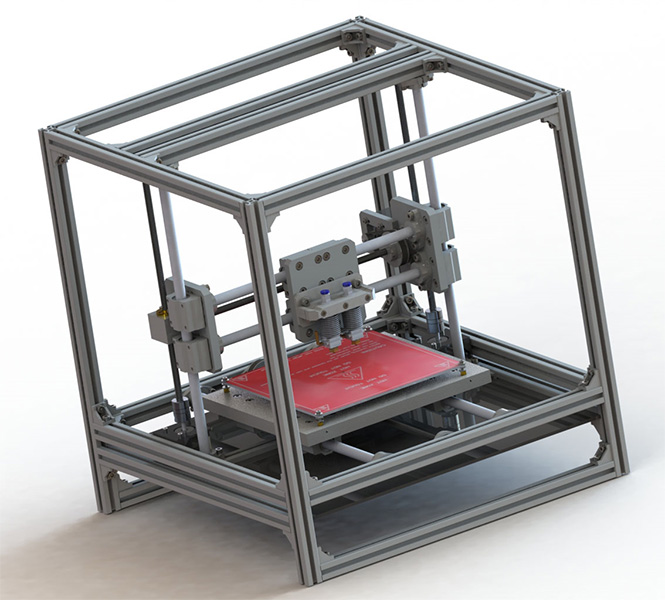

3х координатное шасси 3D принтера, с возможностью установки на него гравера либо лазерного выжигателя.
Основа конструкции – каркас из станочного профиля 20х20, зафиксированного стандартными уголками.
Ось Х установлена на цилиндрические направляющие валы SFC12. Перемещение осуществляется за счет ходового винта. В движение винт приводит шаговый двигатель стандарта nema17, подсоединенный к винту через два шкива зубчатым ремнем.
Ось Z установлена также на два направляющих вала SFC12, а перемещение осуществляется за счет двух ходовых винтов, напрямую соединенных с синхронизированными шаговыми двигателями. Это сделано для экономии пространства в центре конструкции, и увеличения рабочего поля.
Ось Y закреплена между направляющими оси Z. Эта ось также перемещается по цилиндрическим направляющим SFC12, а перемещение осуществляется ходовым винтом, соединённом с двигателем зубчатым ремнем через два шкива.
Таким образом, скорость осей X и Y можно регулировать путем замены шкивов и ремней.
