Описание технологического процесса:
Установка одоризации АСО СУГ (автоматизированная станция одоризации сжиженных углеводородных газов) предназначена для нормированного дозирования одорантом потока проходящего по трубопроводу СУГ для придания последнему специфического запаха с целью своевременного обнаружения утечек.
Станция одоризации АСО СУГ обеспечивает подачу одоранта в трубопровод СУГ в необходимом количестве в соответствии с заданными параметрами. В качестве одоранта используется смесь природных меркаптанов.
САУ АСО СУГ рассчитана для работы в непрерывном режиме без постоянного обслуживания с проведением регламентных работ в период плановых остановок и ревизии технологического оборудования АСО СУГ.
Решение и характеристики системы автоматизации:
Категория размещения технологического оборудования (находящегося в блок-боксе) АСО СУГ по взрывопожарной и пожарной опасности – А (по НПБ 105-03), помещение относится к взрывоопасной зоне класса В-1а.
Оборудование блока управления АСО СУГ размещается во взрывобезопасной зоне в специальном отапливаемом помещении на расстоянии не более 350 м от технологического оборудования.
По требованию заказчика система управления реализована на базе ПЛК фирмы Siemens.
В качестве ПЛК используется Simatic S7-300. Децентрализованная периферия Profibus DP – ET200S.

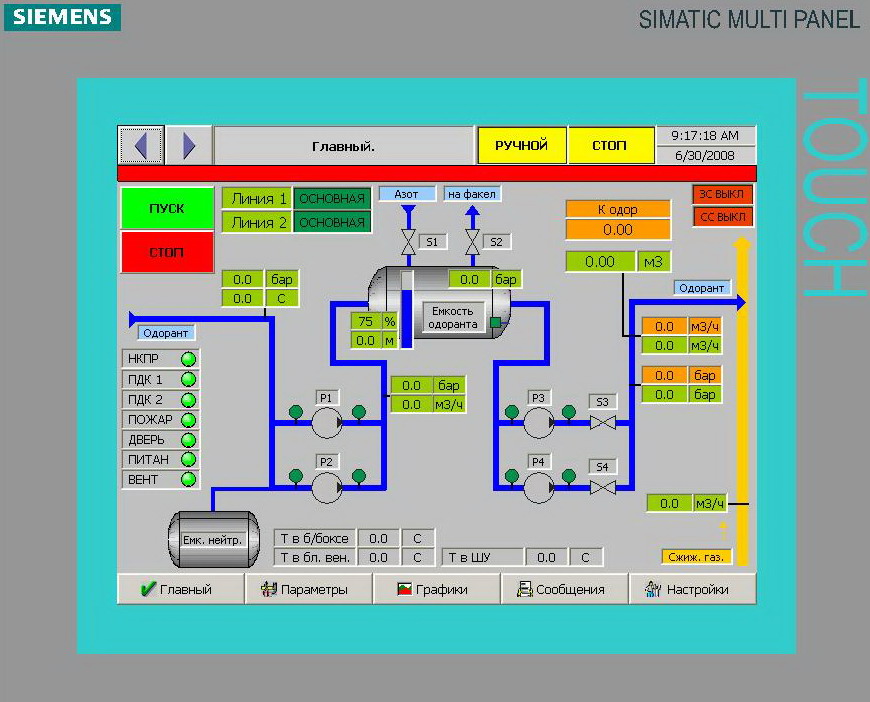

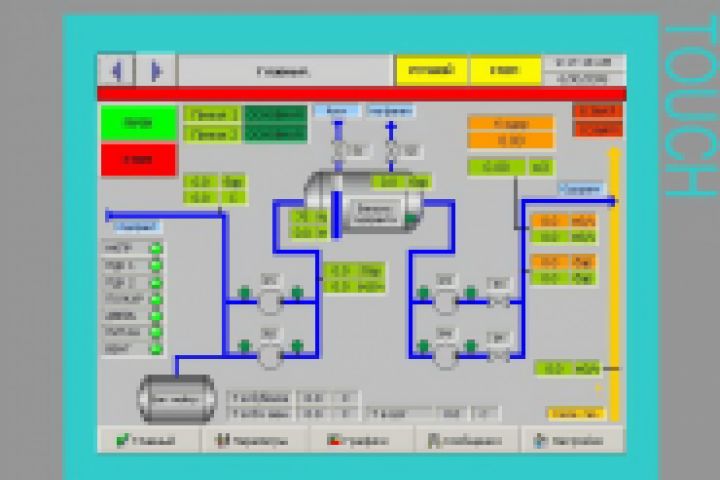

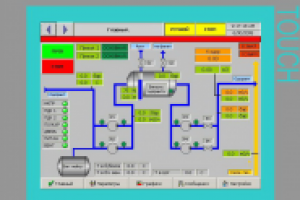

Для управления и визуализации используется цветная сенсорная мультипанель SIMATIC MP 277-10".
Для управления электродвигателями насосов применены преобразователи частоты серии ACS150 ф. АВВ и устройства плавного пуска Sirius ф. Siemens.
ПЛК АСО СУГ установлено в шкафу ф. Rittal. В блок-боксе электрооборудование установлено в взрывозащищённых оболочках ф. Cortem. (Италия)
