Пуско-наладочные работы АСУ, програмирование контроллеров трансформаторной подстанции подъёмника на горно–климатическом курорте «Красная Поляна».

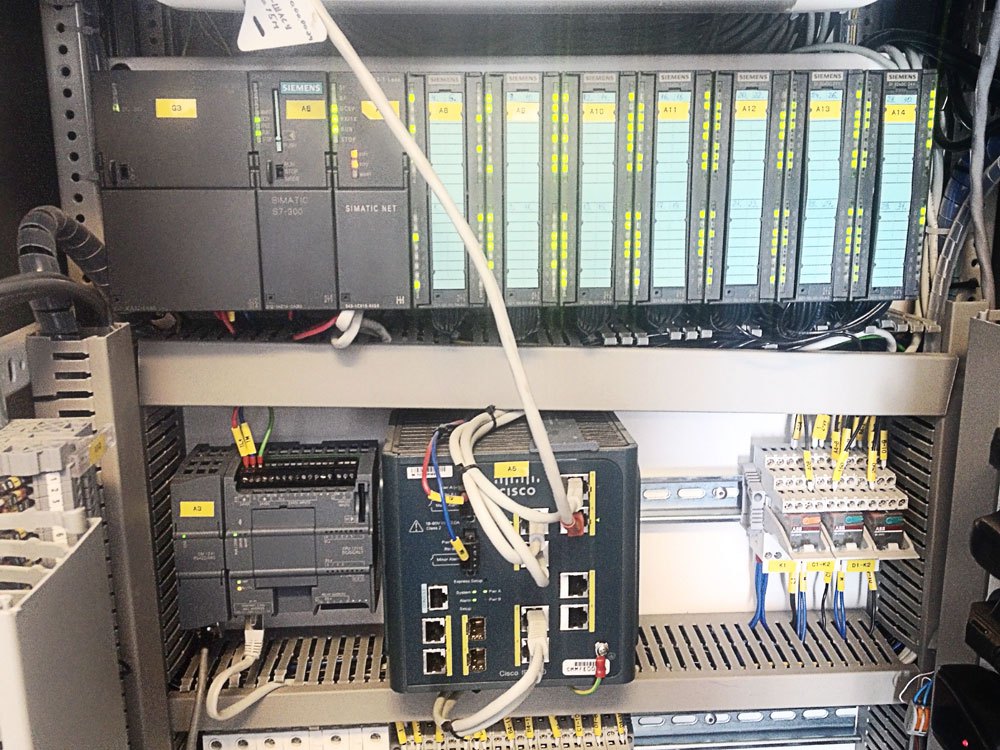

Аппаратная платформа в этом проекте была построена на базе программируемого контролера SIMATIC S7-300 и SIMATIC S7-1200 и размещена в шкафу АСУ Ассоль Электронмаш.
АСУ трансформаторной подстанцией предназначено для управления низковольтным коммутационным оборудованием, сбора информации, обмена данными с системой автоматизации верхнего уровня и локальным панельным компьютером с функцией отображения информации и управления системой.
Функции автоматики:
Сбор дискретных сигналов состояния, положения и неисправности (аварийного отключения) коммутационных аппаратов НКУ, устройства высокого напряжения УВН RM6, наличия напряжения, температурных сигналов от трансформаторов ТП;
сбор сигналов с главных выключателей, а также с регуляторов varlogic УКРМ-1 и УКРМ-2 по протоколу Modbus RTU;
обмен данными с системой автоматизации верхнего уровня по интерфейсу Ethernet;
управление автоматическими выключателями вводов и секционным выключателем по заданному алгоритму в автоматическом (АВР) и дистанционном режимах;
блокировка некорректных команд оператора в дистанционном режиме управления.
