Контроллер бесколлекторного двигателя (BLDC) с датчиками Холла

Описание

Контроллер предназначен для работы в составе геофизического оборудования:
1. Типоразмер под установку в корпус с ограниченными размерами ширины.
2. Условия работы двигателя: до 480 Вт (600 Вт пиковая).
3. Напряжение коммутации обмоток: до 60 Вольт.
4. Максимально допустимый фазный ток: до 15 В.
5. Диапазон рабочих температур: -40..+125С.

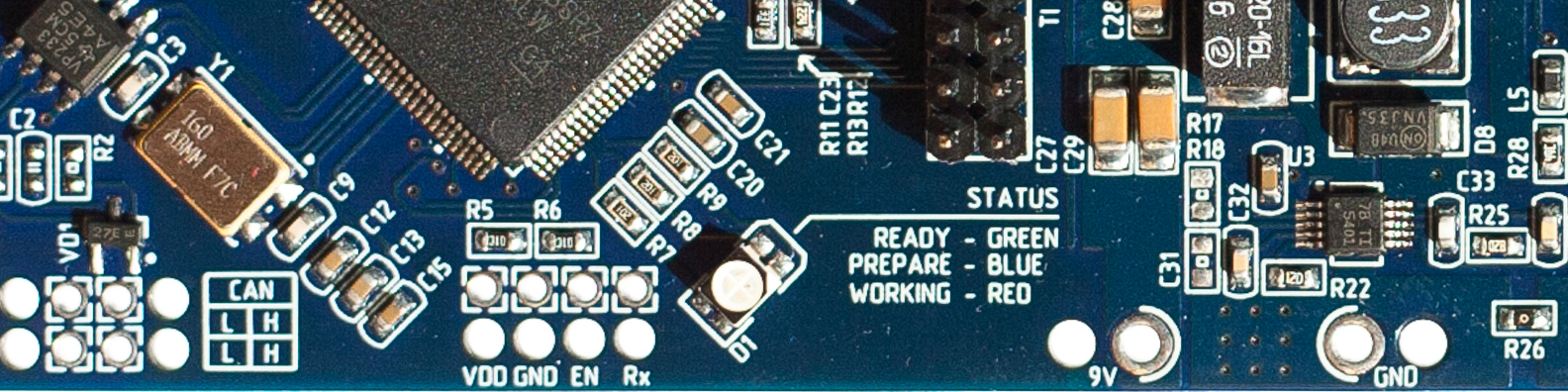

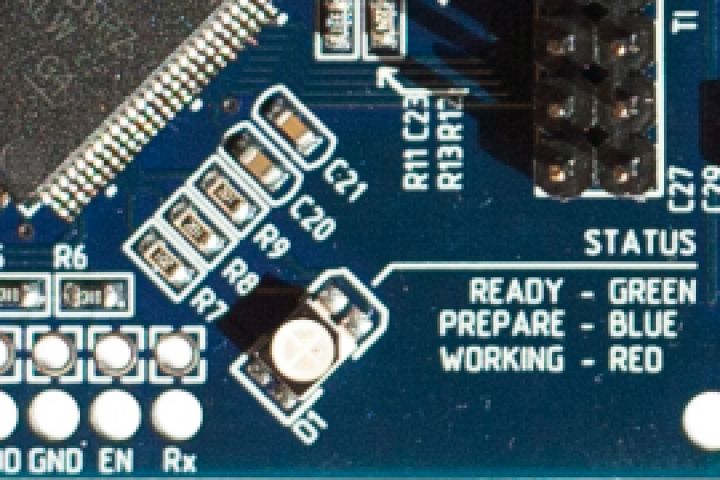

Печатная плата выполнена на четырех слоях медных проводников с учетом оптимизации путей обратных токов в контурах схемы и теплоотвода от силовых компонентов.
Испытание устройства проведены в термопечи, под максимальной нагрузкой, в течение 12 часов.
