Раздел АР разрабатывается на основании «Задания на проектирование».

На чертеже СПОЗУ (Схема планировочной организации земельного участка) решается:
- расположение здания относительно границ участка;
- положение ввода/вывода коммуникаций;
- расположение вспомогательных строений и построек (гараж, баня, барбекю и т.п.);
- планировка основных пешеходных направлений, газонов и иных посадок.

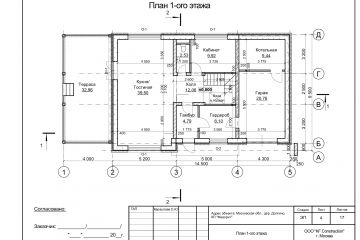

На планах этажей указываются наименования всех помещений и их площади и размеры. Даются отметки чистых полов.

Фасады здания выполняются в цветном варианте, с высотными отметками и материалами отделки фасадов.

На разрезах - информация о составе фундаментов, перекрытий, стен и кровли. Высотные отметки в уровне земли, верха/низа оконных и дверных проемов, отметки стен, кровли и иные.
Также «пироги» по составу фундаментов, перекрытий, кровли и наружных стен.

На плане кровли - основные размеры, изгибов, перепадов, переломов и других параметров.

На листах оконных и дверных блоков приводятся чертежи каждого элемента с размерами, открыванием и пояснениями по функционалу и конструктиву.

Даются изображения трехмерной модели с четырех сторон в цветном виде, с проработанной внешней отделкой и участком.

Разработка проекта "с нуля" или на основе готового проекта из баз в Интернет

Состав проекта:
- пояснительная записка

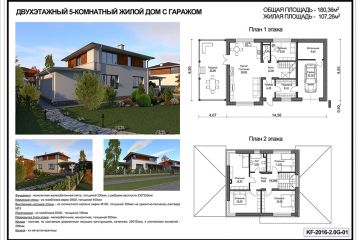

- поэтажные планы
- фасады и разрезы
- 3D модель
- посадка дома на участок
