Миграция вендинговой системы подкачки колес с ОВЕН ПР200 на ESP32 с интеграцией QR-платежей

Описание

Заказчик (сеть автоматических станций подкачки колес) столкнулся с необходимостью снижения себестоимости управляющего блока и расширения функционала. Оригинальное решение на базе программируемого реле ОВЕН ПР200 было избыточным по цене и ограниченным в плане интеграции современных способов оплаты.

Решение

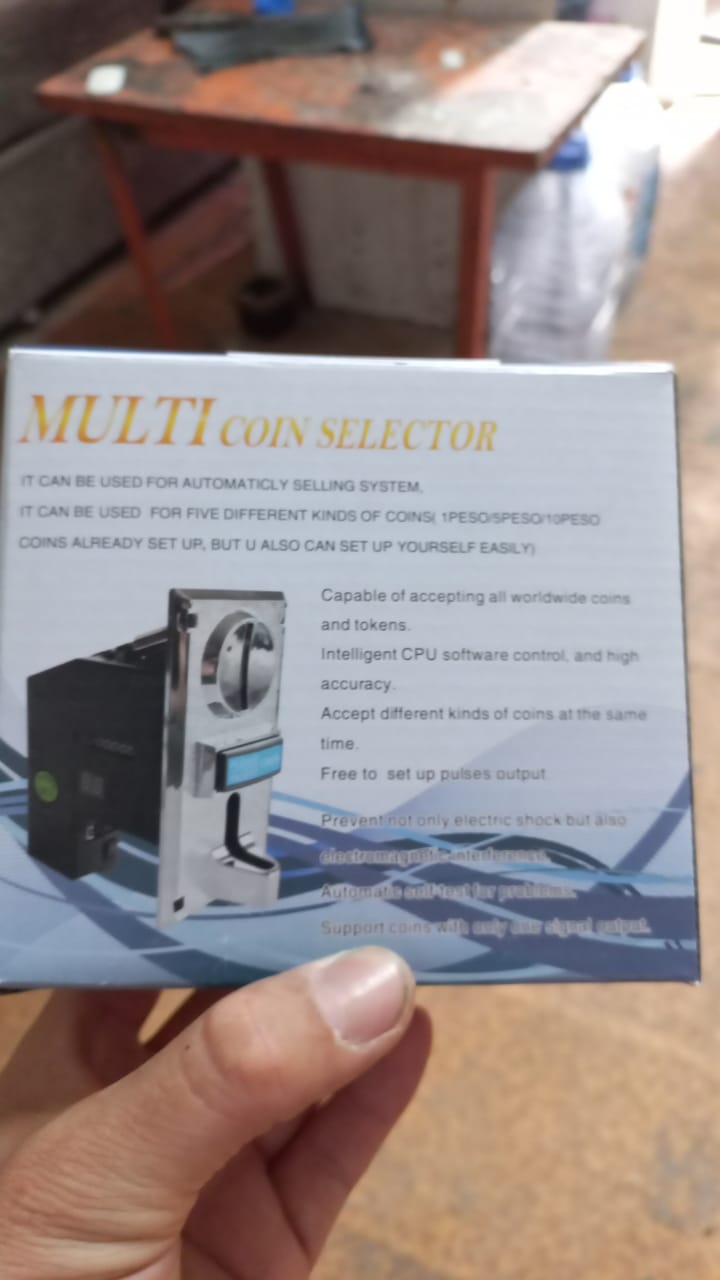

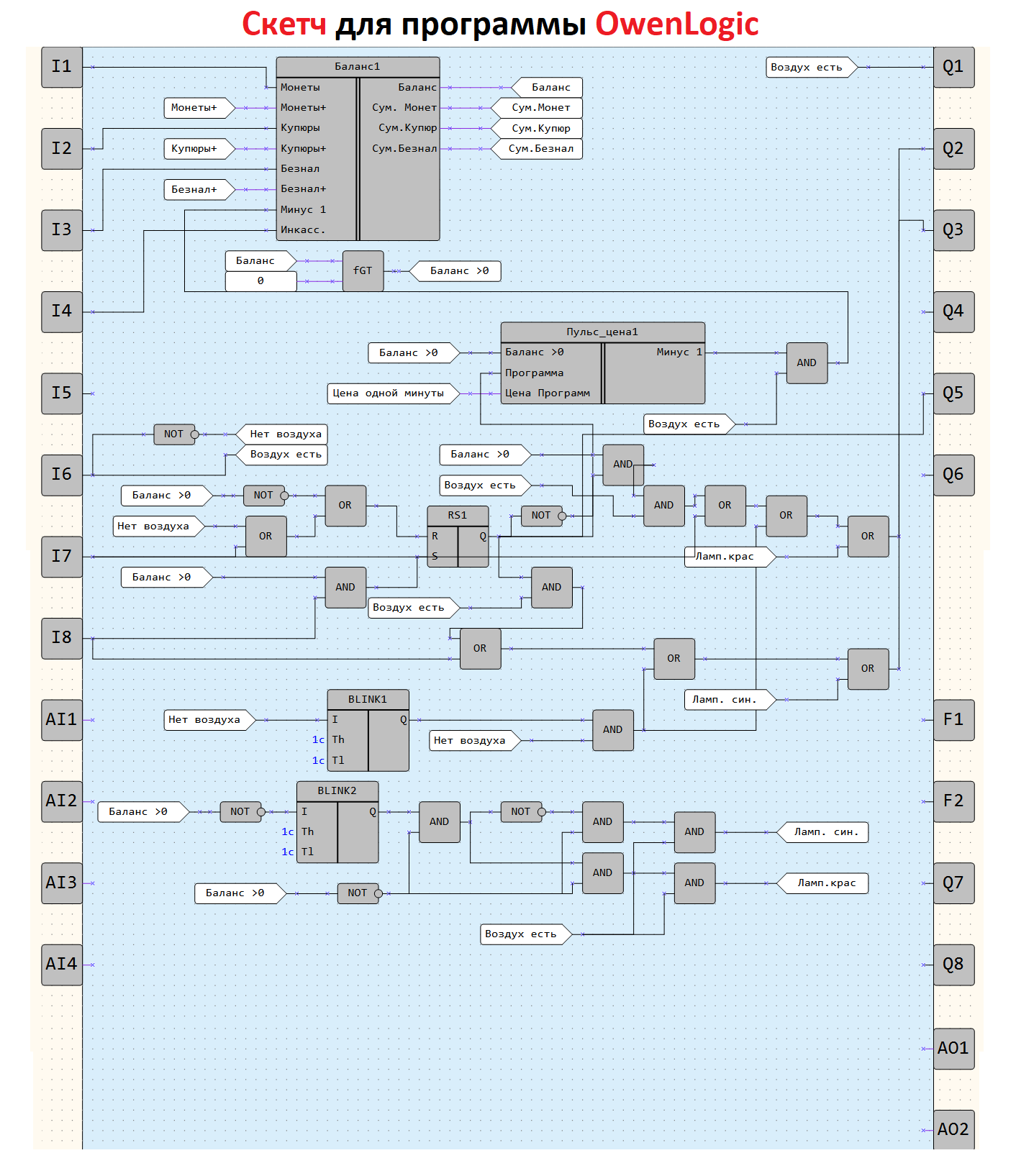

1. Реверс-инжиниринг логики: Проанализировал существующий алгоритм работы в среде Owen Logic. Выполнил «бесшовный» перенос всех логических цепочек (обработка сигналов с монетоприемника, управление электромагнитными клапанами и компрессором) в код C++/Arduino для ESP32.

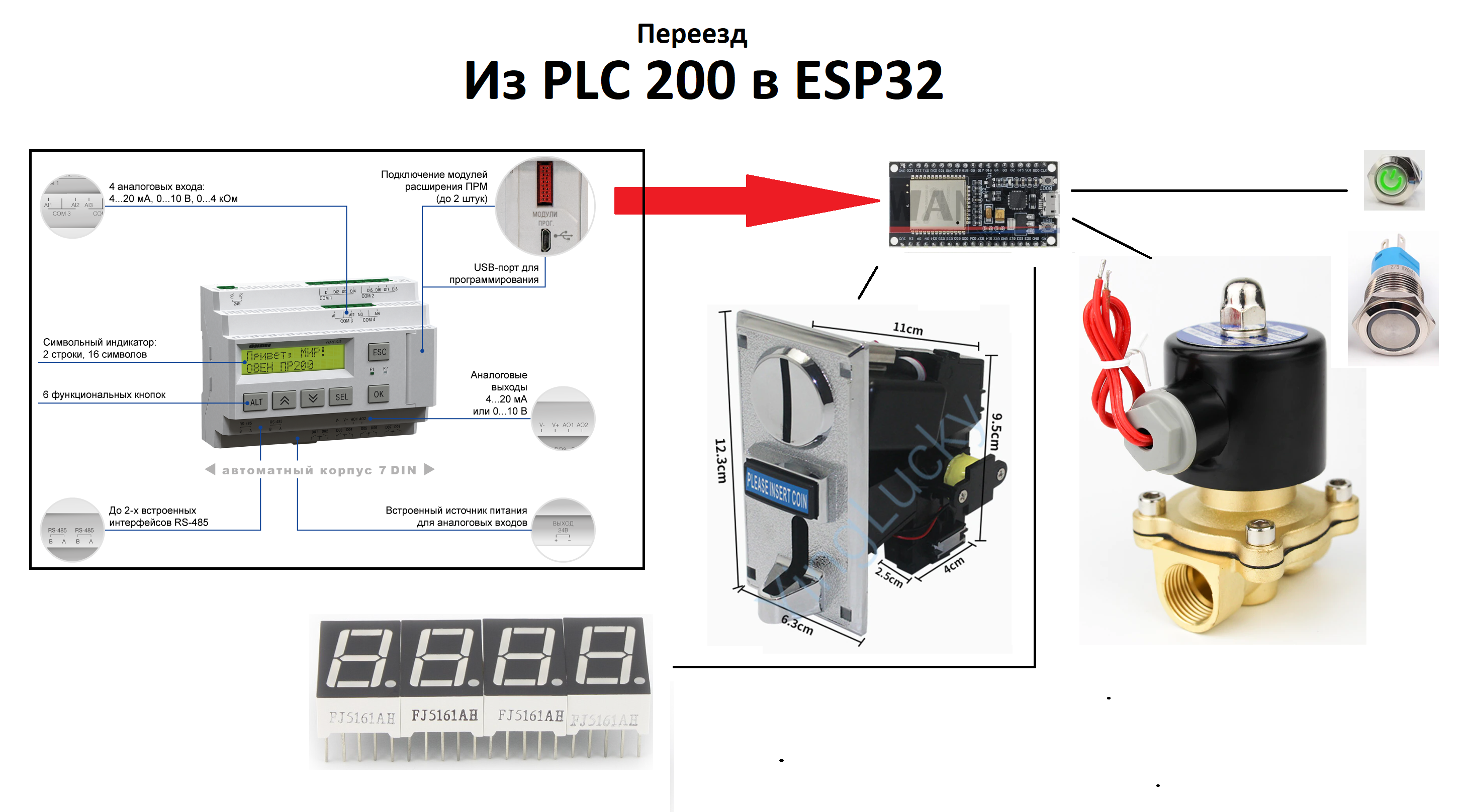

2. Разработка аппаратной части: Спроектировал схему коммутации и переходные модули для согласования уровней 3.3V (ESP32) с периферией 12V/24V.

3. Модернизация интерфейса: Интегрировал символьный дисплей для отображения баланса и статуса работы, чего не было в базовой версии.

4. Платежная система: Реализовал поддержку считывателя QR-кодов для приема безналичных платежей.

5. Техническое сопровождение: Провел обучение персонала клиента по работе с новой электрической схемой и обслуживанию обновленных блоков.

Результат

1. Снижение себестоимости: Стоимость управляющего контроллера снизилась в несколько раз при расширении возможностей.

2. Автономность: Аппарат работает полностью без участия оператора, поддерживая как наличную (монеты), так и безналичную (QR) оплату.

3. Масштабируемость: Новое решение позволило клиенту быстрее разворачивать сеть станций за счет доступности компонентов и гибкости настройки софта.

4. Надежность: Система прошла успешное тестирование в реальных условиях эксплуатации.

Презентация проекта
