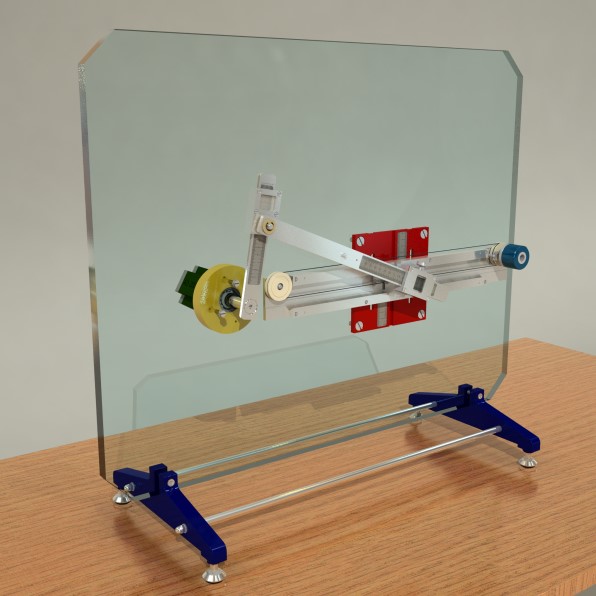

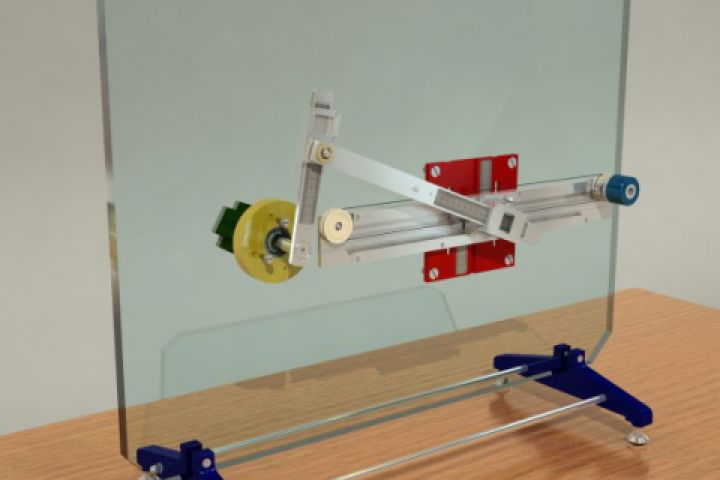

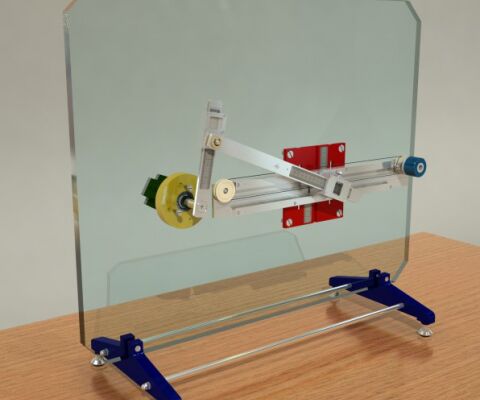

Универсальный лабораторный стенд по теории механизмов машин

Описание

КИНЕМАТИЧЕСКИЙ АНАЛИЗ И СИНТЕЗ ПЛОСКОГО КРИВОШИПНО-ПОЛЗУННОГО МЕХАНИЗМА
КОД TMM-UM.01

Стенд предназначен для проведения лабораторной работы по теории анализа и синтеза плоских четырехзвенных рычажных механизмов.
Кинематический анализ проводится для существующего плоского кривошипно-ползунного механизма, при разных заданных размерах звеньев.
Кинематический синтез кривошипно-ползунного механизма осуществляется по трем заданным положениям ползуна и кривошипа.
При решении задач анализа собирается механизм, с помощью расчетов определяются необходимые кинематические параметры, при работе собранного механизма в реальном режиме работы проверяется точность расчётов.
При решении задач синтеза с помощью расчетов определяются необходимые размеры звеньев, потом собирается механизм и в реальной работе проверяется точность расчётов и сборки.
Частота вращения приводного вала и исходное положение регулируется и можно задать с помощью ввода параметра с компьютера.
