Парковый павильон Конструктивные решения

Описание

Задача: выполнить 3d проект металлоконструкций (стадия КМ) для изготовления и строительства павильона традиционного китайского парка

Срок выполнения: 6 недель

Особенности проекта

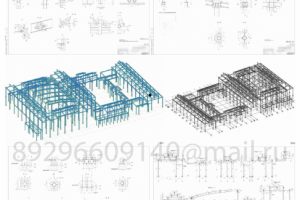

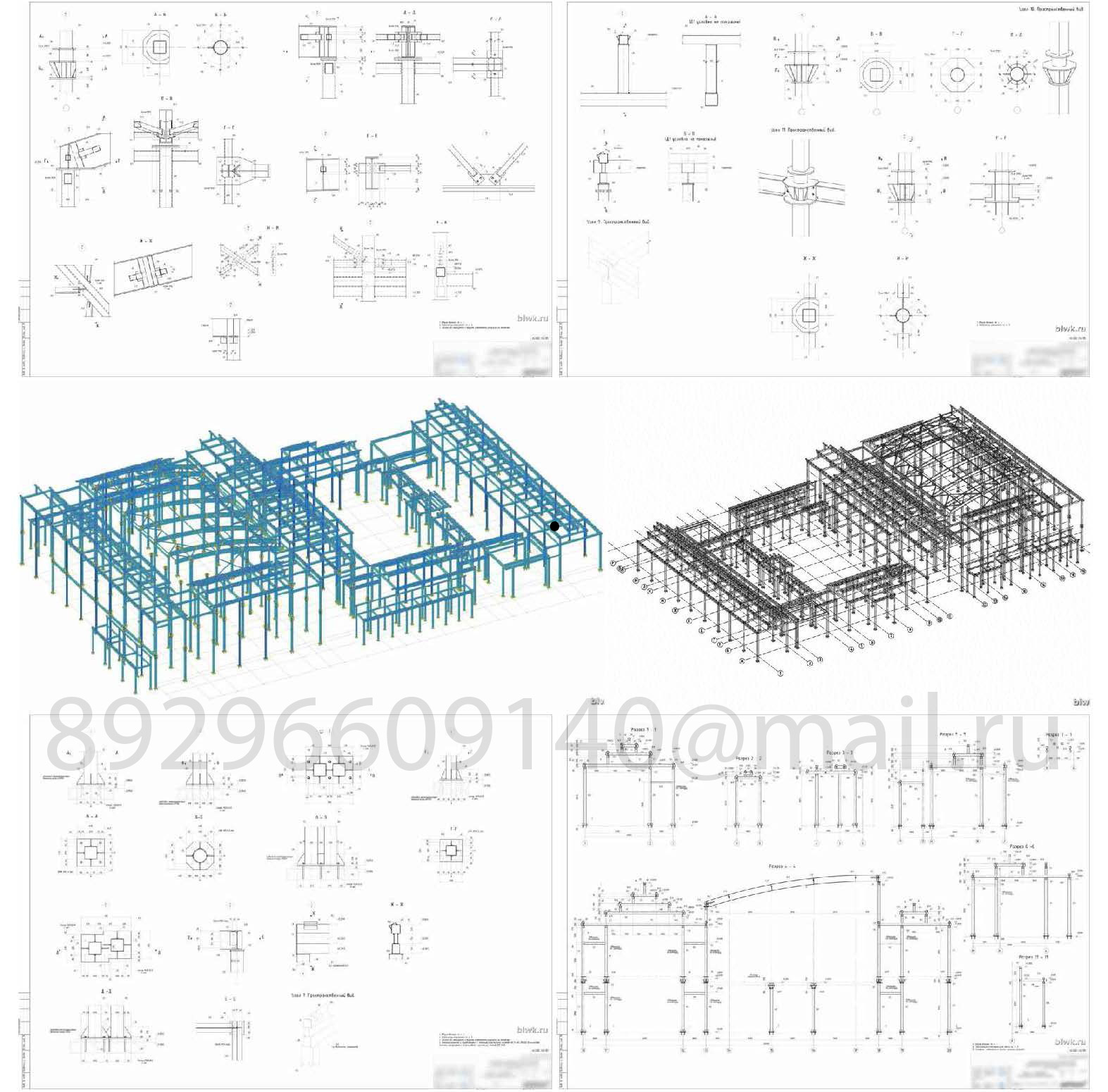

Конструктивные решения павильона выполнены на основе архитектурного проекта от компании «Arteza». Модель здания разработана в Advanced Steel на основе архитектурной 3d модели из программы Revit. Конструктивная схема павильона принята рамная в 2-х направлениях. Работа и общая устойчивость каркаса обеспечена жестким сопряжением колонн с фундаметами,а также железобетонных перекрытий с колоннами каркаса и жестким диском кровли (кровельные панели).
Предел огнестойкости для несущих элементов здания (колонн) принят не менее R90 (штукатурный слой — min 5мм). Для конструкций диафрагм, перекрытий (балки) — не менее R45 (применять огнезащитную краску) — толщина слоя не менее 3,4мм при нанесении слоем 0,74мм). Для колонн противопожарной преграды обеспечить предел огнестойкости R150 (штукатурный слой — min 6мм). Общая масса металла 175,2 тонн.
