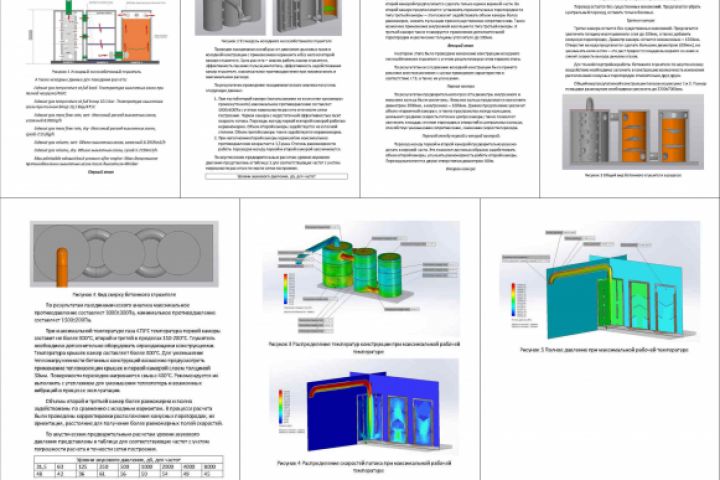

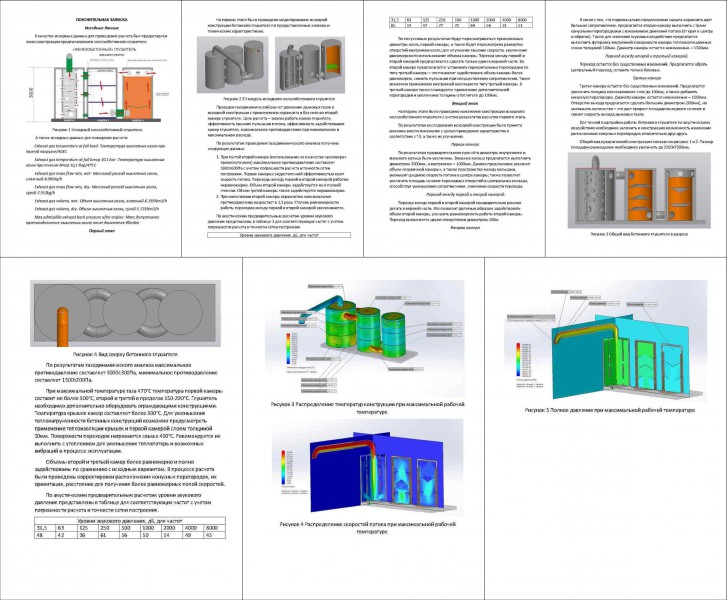

Пояснительная записка к расчету дымохода

Описание

Исходные данные на расчет железобетонного глушителя
В качестве исходных данных для проведения расчета был предоставлен
эскиз конструкции предполагаемого железобетонного глушителя.

А также исходные данные для поведения расчета:
Exhaust gas temperature at full load- Температура выхлопных газов при
полной нагрузке/403С
Exhaust gas temperature at full bmep 10.1 bar- Температура выхлопных
газов при полном bmep 10,1 бар/471С
Exhaust gas mass flow rate, wet- Массовый расход выхлопных газов,
влажный-8.085kg/h
Exhaust gas mass flow rate, dry- Массовый расход выхлопных газов,
сухой-7.552kg/h
Exhaust gas volume, wet- Объем выхлопных газов, влажный-6.395Nm3/h
Exhaust gas volume, dry- Объем выхлопных газов, сухой-5.731Nm3/h
Max.admissible exhaust back pressure after engine- Макс.допустимое
противодавление выхлопных газов после двигателя-60mbar

На первом этапе было проведено моделирование исходной
конструкции бетонного глушителя по предоставленным эскизам и
техническим характеристикам.

Проведен газодинамический расчет движения дымовых газов в
исходной конструкции с применением керамзита и без него во второй
камере глушителя. Цель расчета – анализ работы камер глушителя,
эффективность гашения пульсации потока, эффективность задействования
камер глушителя, максимальное противодавление при номинальном и
максимальном расходе.

По результатам проведения газодинамического анализа получены
следующие данные:
1. При пустой второй камере (использование ее в качестве «ресивера»
промежуточного) максимальное противодавление составляет
5800±600Па с учетом погрешности расчета и точности сетки
построения. Первая камера с недостаточной эффективностью гасит
скорость потока. Переходы между первой и второй камерой работаю
неравномерно. Объем второй камеры задействуется не в полной
степени. Объем третей камеры также задействуется неравномерно.
2. При наполнении второй камеры керамзитом максимальное
противодавление возрастает в 1,5 раза. Степень равномерности
работы переходов между первой и второй камерой увеличивается.

По акустическим предвари
