Проект разработан для резервуара вертикального стального (РВС) объемом 250 м2, предназначенного для хранения оборотной воды.
Резервуар имеет дно, стенку и крышу (толщиной -6; -6 и -5 мм соотвественно) изготовленные рулонным методом. Внутренний диаметр - 6630 мм, высота стенки - 7450 мм. Наименование продукта - оборотная вода.
Проектная документация включает в себя:

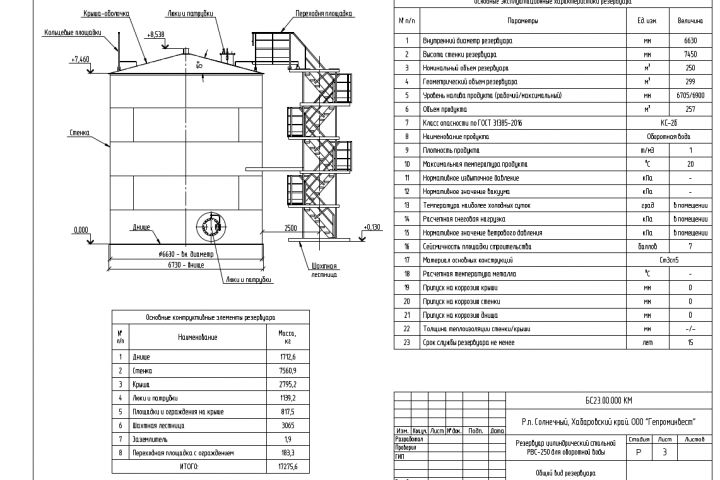

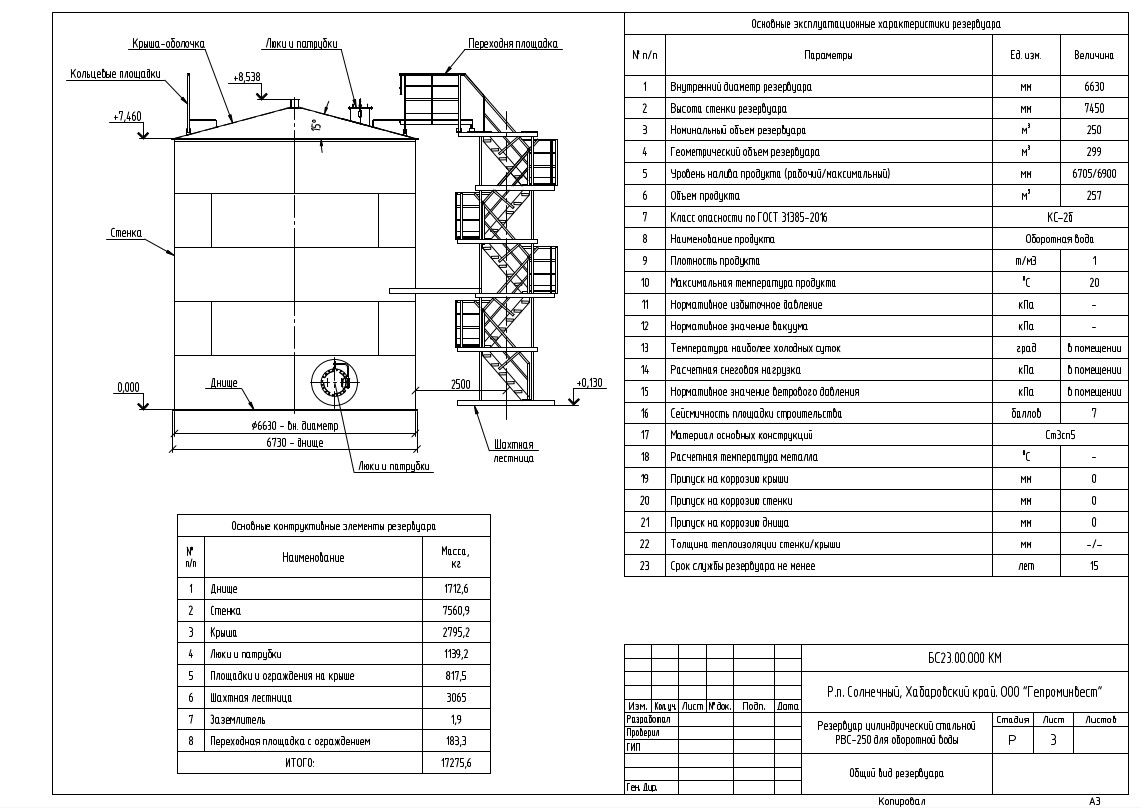

Чертежи: детализированные чертежи всех элементов металлоконструкций, включая крепления, опоры и элементы шахтной лестницы.
Техническая документация: описание технологических процессов, используемых материалов, требований к качеству сварных швов.
Преимущества использования проекта:
Высокая степень детализации: чертежи обеспечивают точность и однозначность при разработке чертежей КМД.
Удобство использования: простая и понятная структура документации облегчает процесс дальнейшей работы.
Соответствие нормам: проект разработан в соответствии с действующими ГОСТами и СНиПами.
