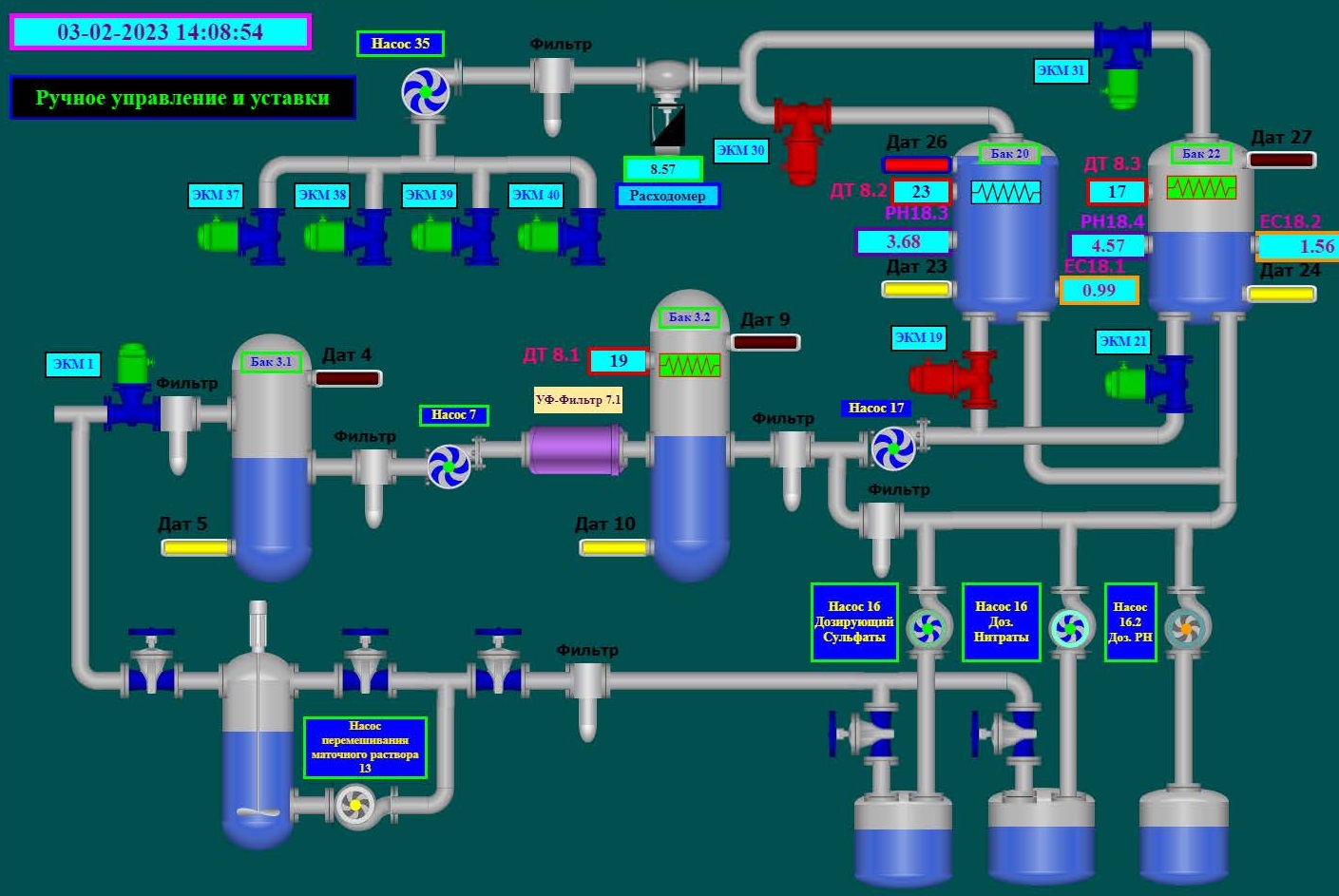

АСУ гидропоники теплицы разработана на основе управляющего программируемого реле ОВЕН ПР102. Управление насосами от частотных преобразователей российской компании "Инстарт". Верхний уровень и HMI (ЧМИ – человеко-машинный интерфейс) реализован в среде разработки MasterScada 4D от российской же компании "МПС-софт". Отличительная особенность данного проекта ЧМИ это отображение уровня жидкости в ёмкостях в дискретном режиме по кондуктометрическим датчикам уровня. Такое решение было принято для экономии средств Заказчика. Обычное решение – пропорциональное отображение по аналоговым датчикам уровня. Удалённое информирование о нештатных ситуациях посредством e-mail сообщений. Расходомер и все датчики так же российского происхождения. Проект включает в себя электрическую принципиальную схему (ЭПС), Схему расположения элементов в шкафу управления (СРЭ), спецификацию с указанием цен и ссылками на поставщиков, исходный файл управляющей программы для ПР200 и исходный файл АРМ верхнего уровня в MasterScada 4D. Заказчику нужно только собрать ШУ, подключить датчики и управляющие устройства и установить исполнительную среду MasterScada 4D на свой ПК или ноутбук.
