Блок биологический очистки сточных вод

Используемые навыки Проектирование объектов

Описание

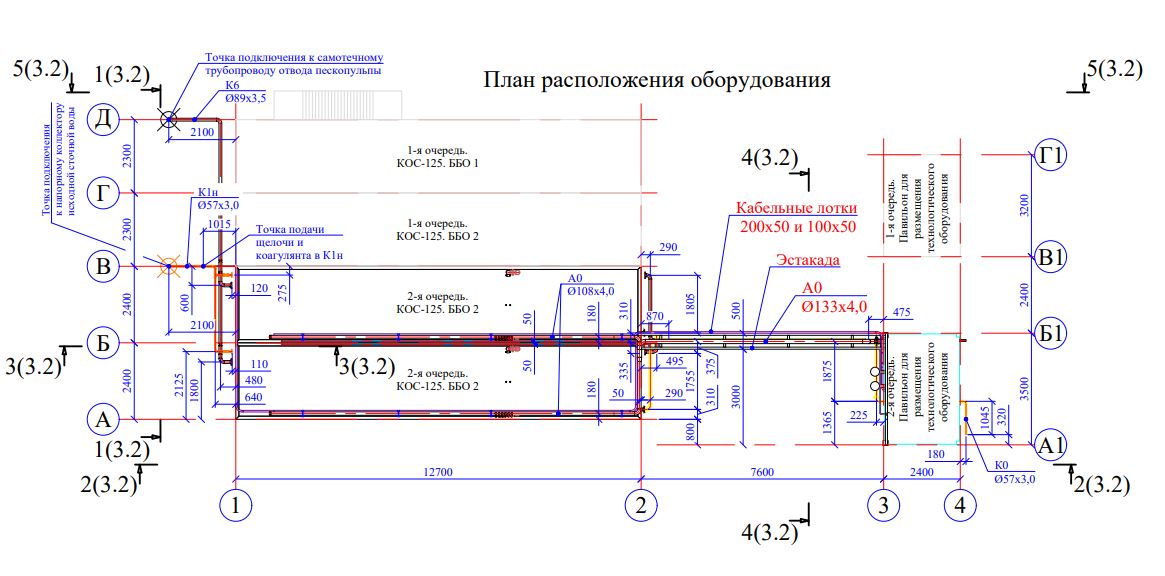

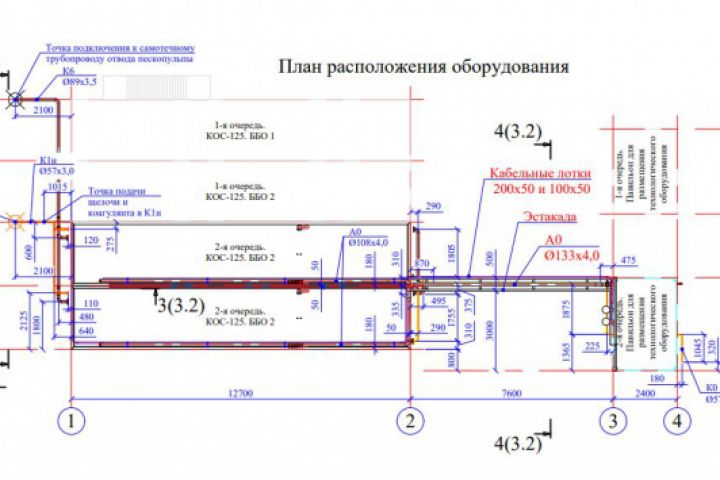

Блок биологической очистки (два сблокированных рядом блок-модуля, каждый 12700х2400х2700мм):
1. Спроектировать трубопроводную обвязку системы подачи воздуха, в т.ч. систему аэрации, систему эрлифтов.
2. Спроектировать трубопроводную обвязку рециклов - анаэробного, фосфатного, нитратного.
3. Спроектировать трубопроводную обвязку илового рекцила, в т.ч. отвод ила на обезвоживание.
4. Спроектировать каналы прокладки кабелей эл.питания к насосам, запорной арматуре с эл.приводом, приборам наружного освещения.
5. Спроектировать каналы прокладки кабелей сигнальных к расходомерам, датчикам уровня.

Павильон (2400х3500х2400мм) со вспомогательным технологическим оборудованием:
1. Спроектировать расстановку технологического оборудования и электрошкафов в павильоне.
2. Спроектировать трубопроводную обвязку технологического оборудования в павильоне.
3. Спроектировать эстакаду (6м) для прокладки технологических трубопроводов и эл.кабелей между блоком биологической очистки и павильоном.
4. Спроектировать внешние технологические трубопроводы и кабельные трассы между от точек технологических присоединений до блоков ББО 2-й очереди, а также между блоками ББО 2-й очереди и павильоном.
