Корректировка электрических чертежей жилого дома

Описание

Чертёжная корректировка схемы ВРУ и плана освещения жилого дома по пометкам заказчика.

Решение

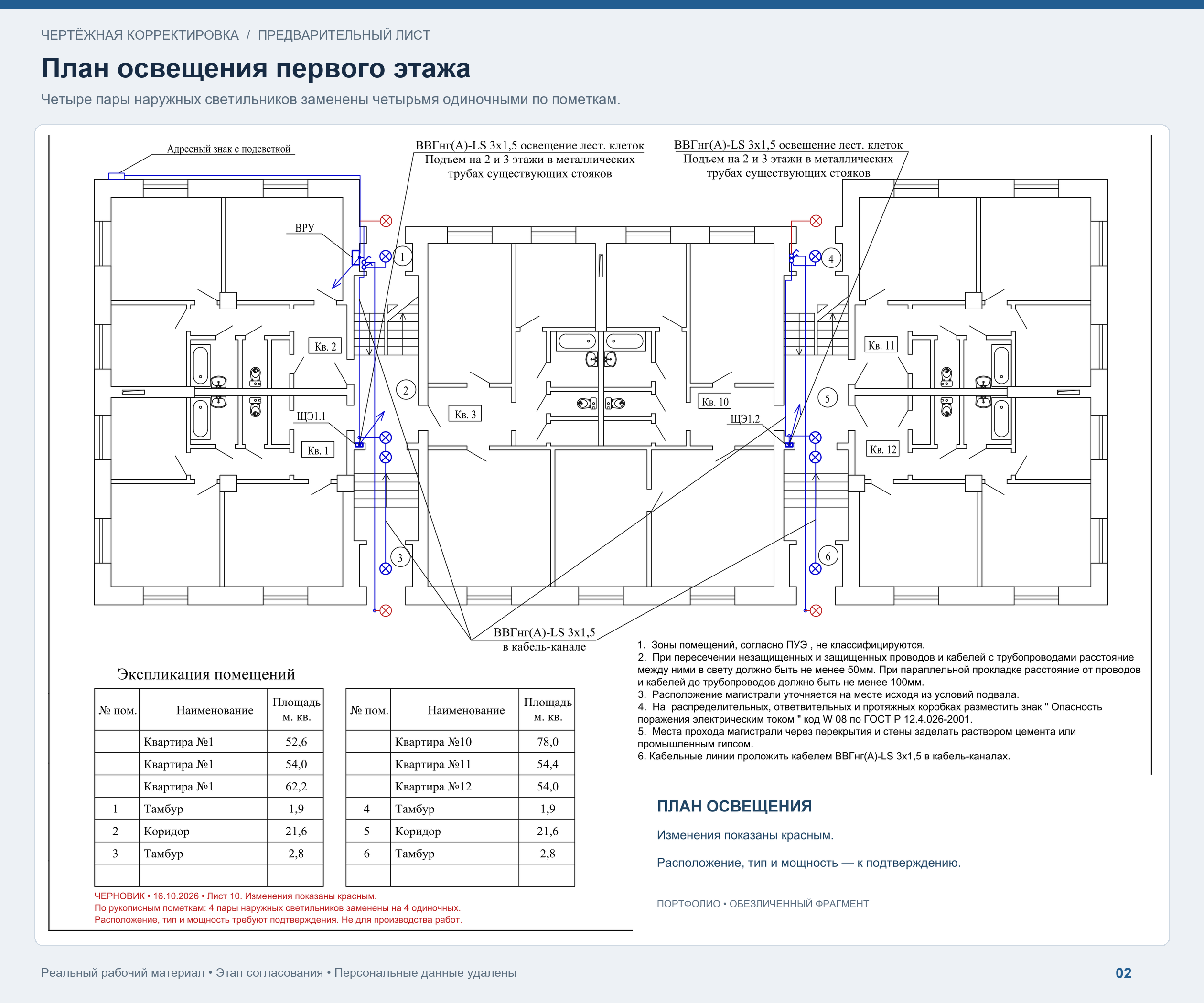

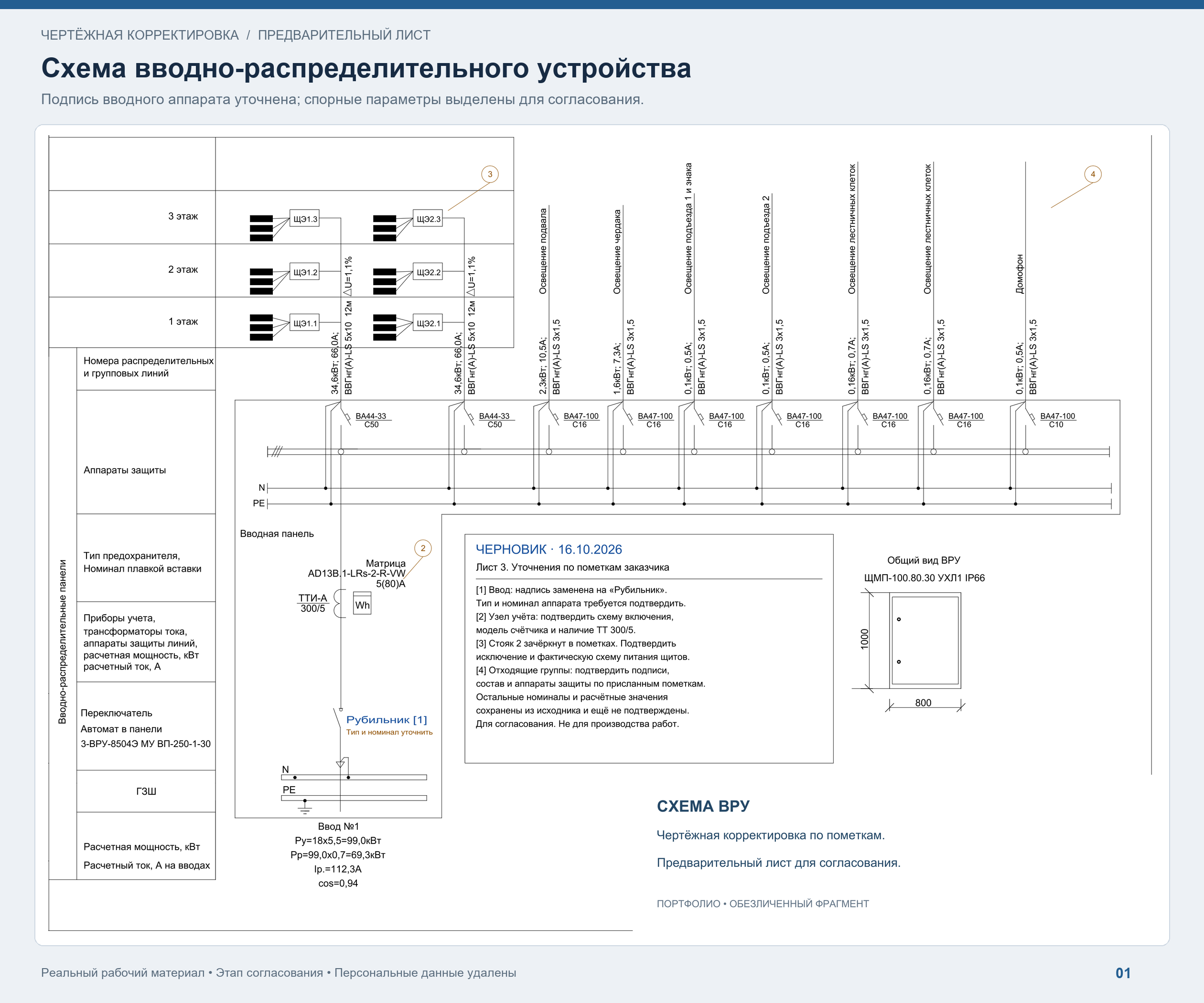

На схеме ВРУ уточнена подпись вводного аппарата, спорные параметры выделены для согласования. На плане освещения четыре пары наружных светильников заменены четырьмя одиночными. Восстановлено читаемое оформление, подготовлены редактируемые DXF и PDF.

Результат

Два предварительных листа для согласования. В галерее показаны реальные фрагменты выполненной корректировки с удалёнными адресом и персональными данными.

Презентация проекта
