Демонстрационный фрагмент фасада частного дома в осях 4–6. Исходные материалы: DWG для AutoCAD и архив проекта PLA для Archicad. Исходный архив PLA открыт в Archicad 24. Чертёж фрагмента, отключаемые слои и четыре листа подготовлены и проверены в AutoCAD 2026. Задача — показать клинкерную облицовку и подсистему с возможностью отключать элементы и просматривать разные виды одного участка.

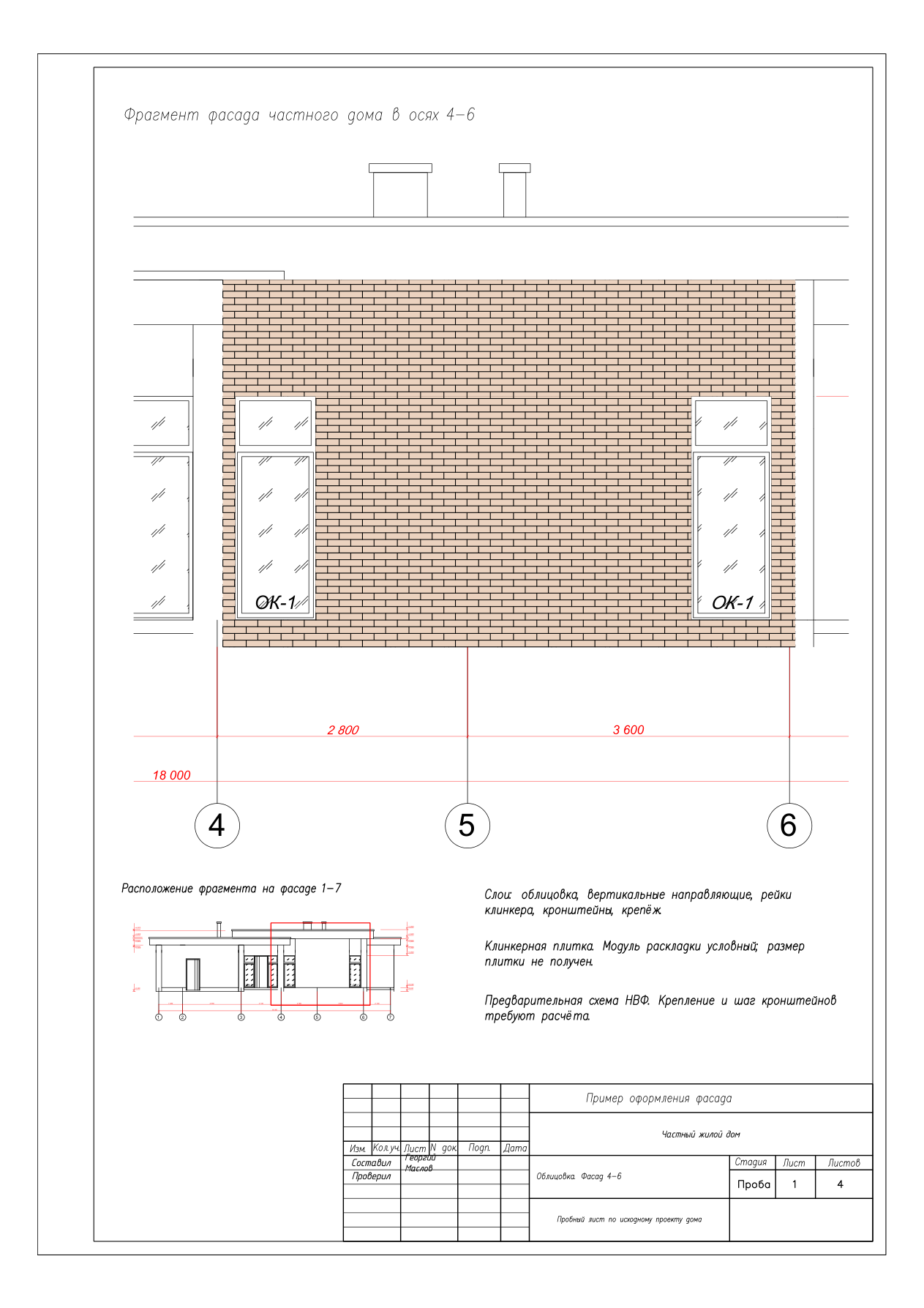

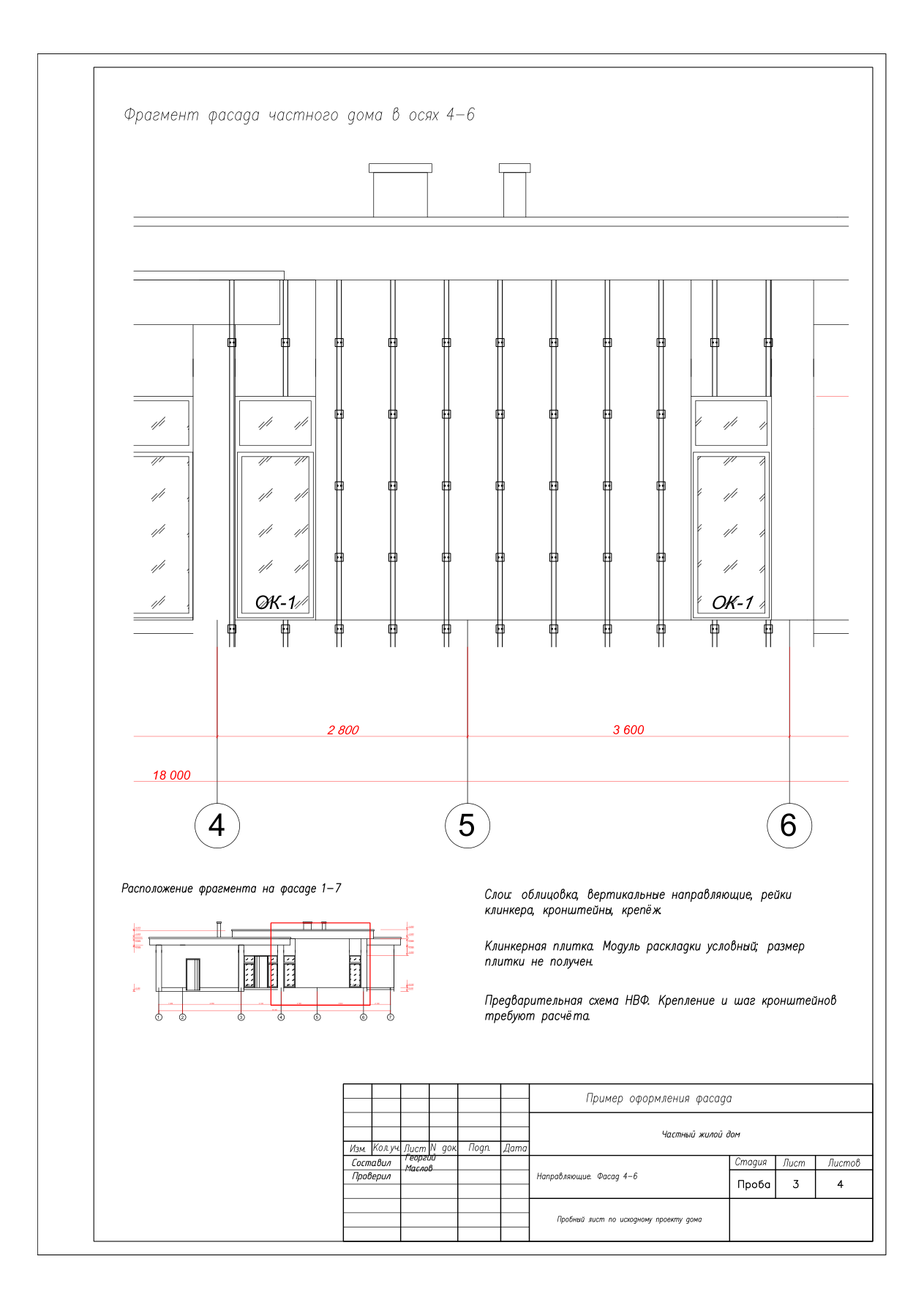

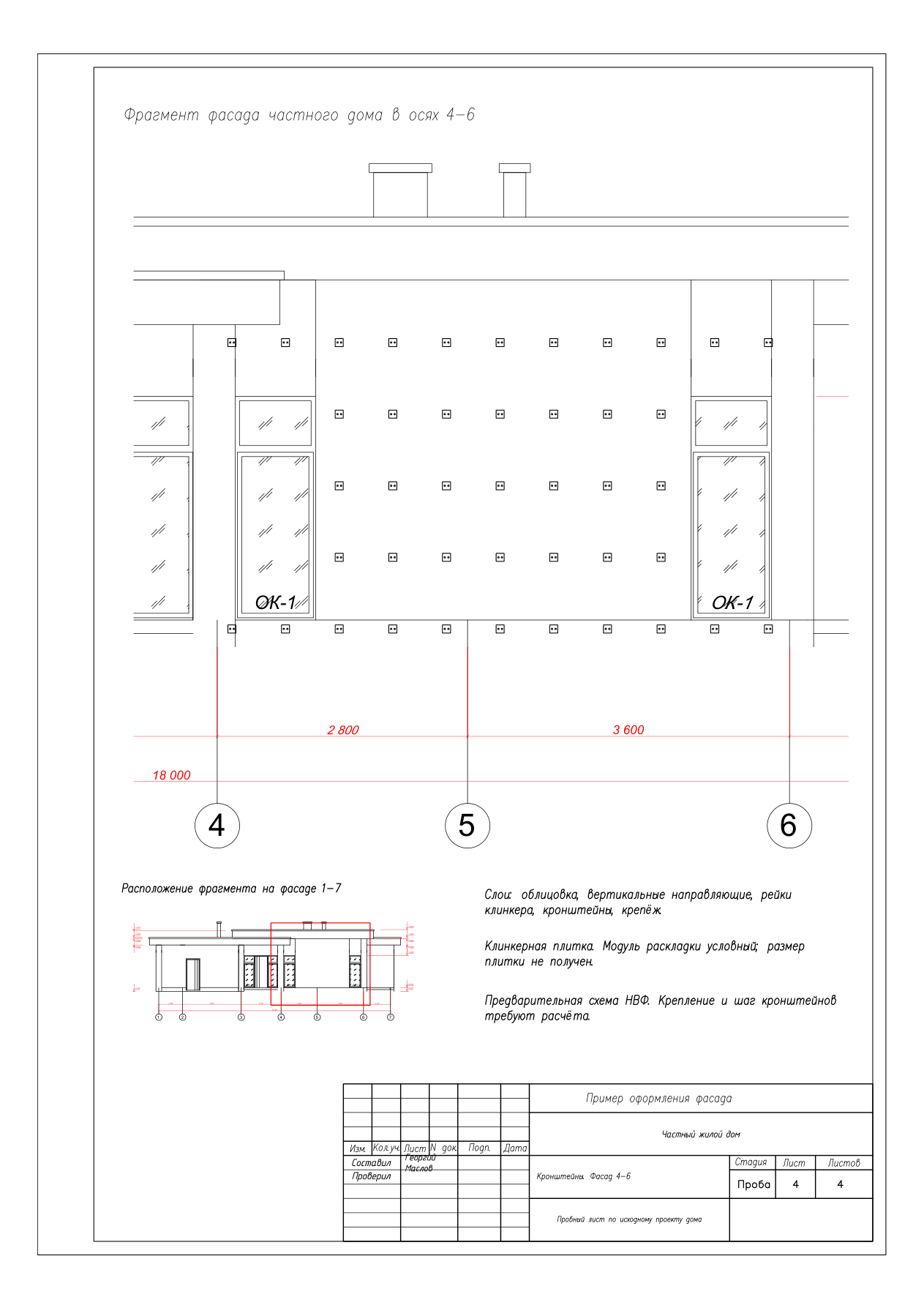

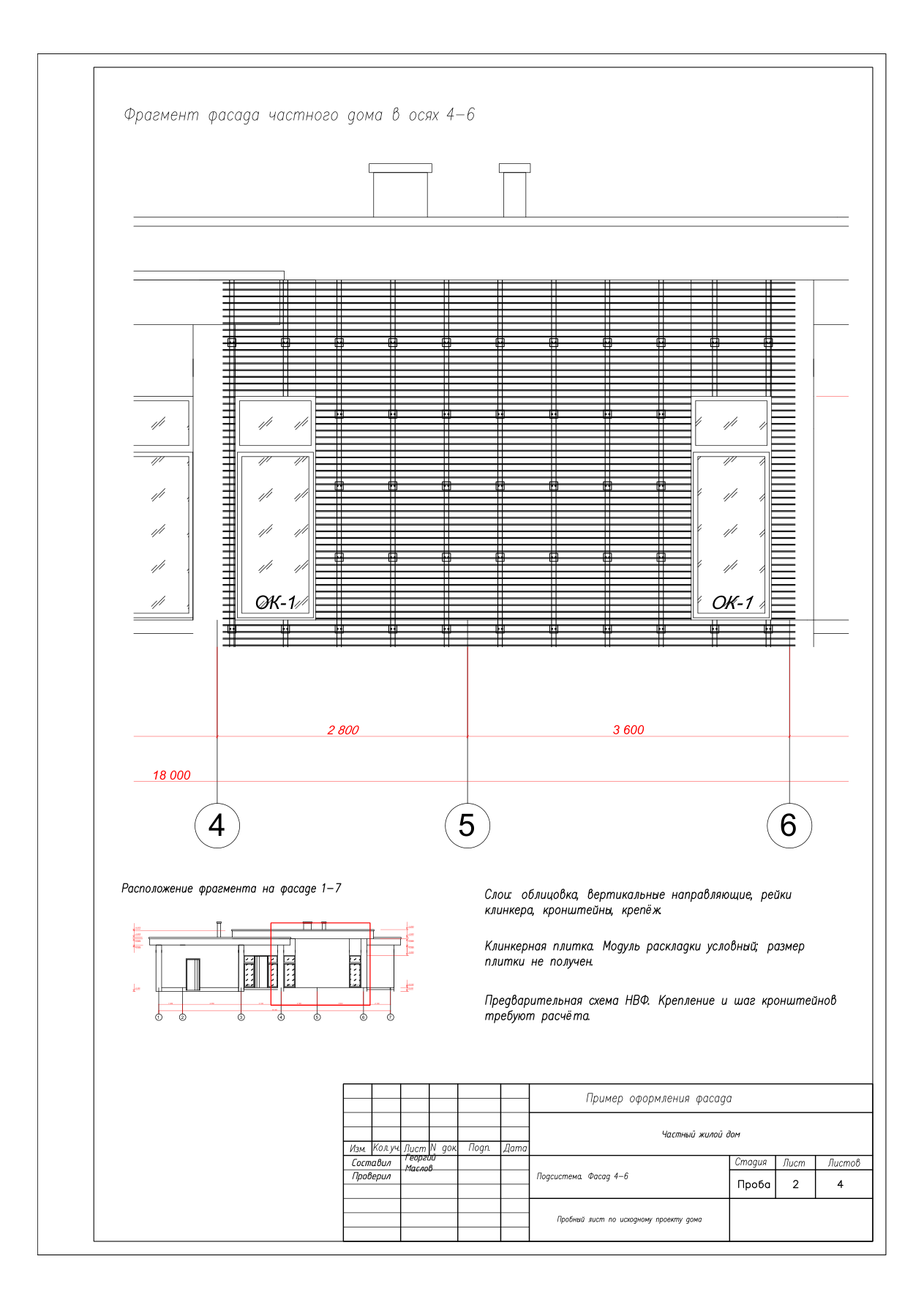

Подготовлена предварительная раскладка клинкерной плитки. Облицовка, вертикальные направляющие, горизонтальные рейки, кронштейны и крепёж размещены на отдельных отключаемых слоях. В одном DWG собраны четыре листа: облицовка, подсистема, направляющие с кронштейнами и кронштейны. Сохранены рамка и оформление исходного образца.
Редактируемый DWG и четыре вида фрагмента. Сохранение, повторное открытие и отключение слоёв проверены в AutoCAD. Это демонстрационная предварительная схема: размеры плитки и шаг креплений условные; расчёт несущей способности и монтажные узлы не входят в показанный результат.
