3D-моделирование сборки и подготовка к производству

Описание

По исходному сборочному чертежу и чертежам деталей необходимо было создать 3D-сборку изделия. Для оптимизации изготовления требовалось предусмотреть выполнение около 80 отверстий на отдельных деталях до сборки и подготовить необходимую конструкторскую документацию.

Решение

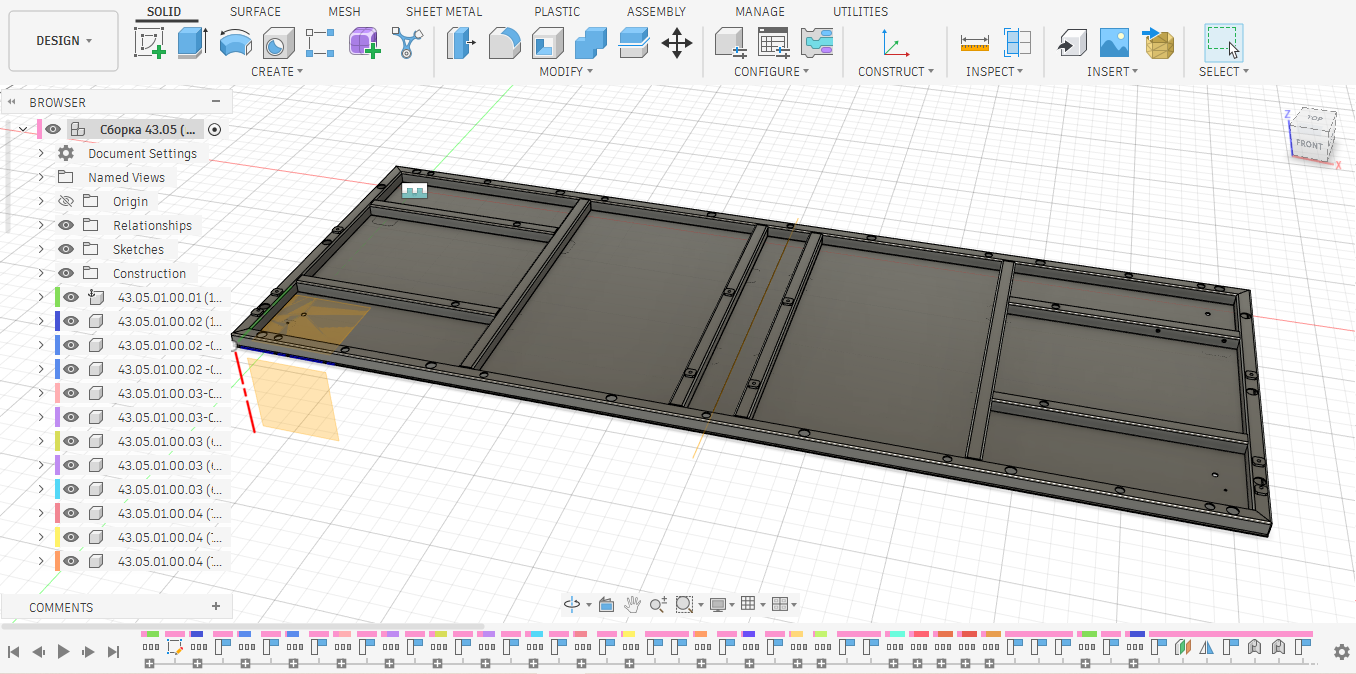

• Выполнена 3D-сборка изделия по исходным чертежам.

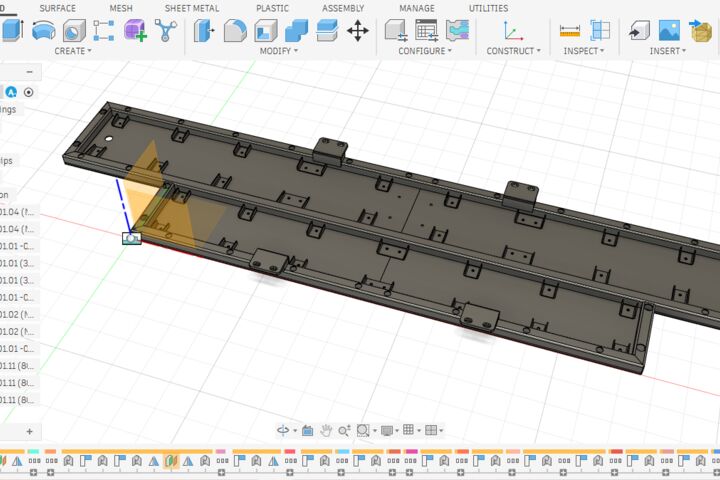

• Проработано расположение около 80 отверстий и подготовлена конструкция кондуктора.

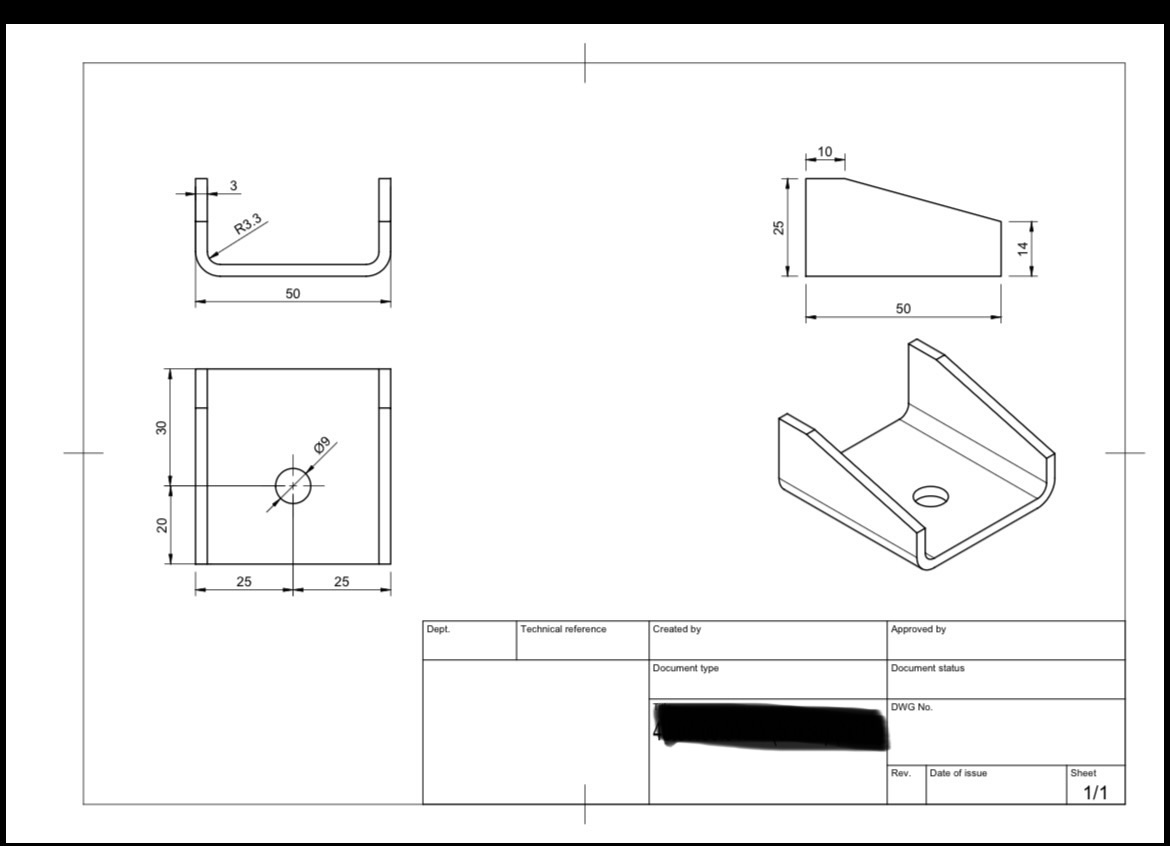

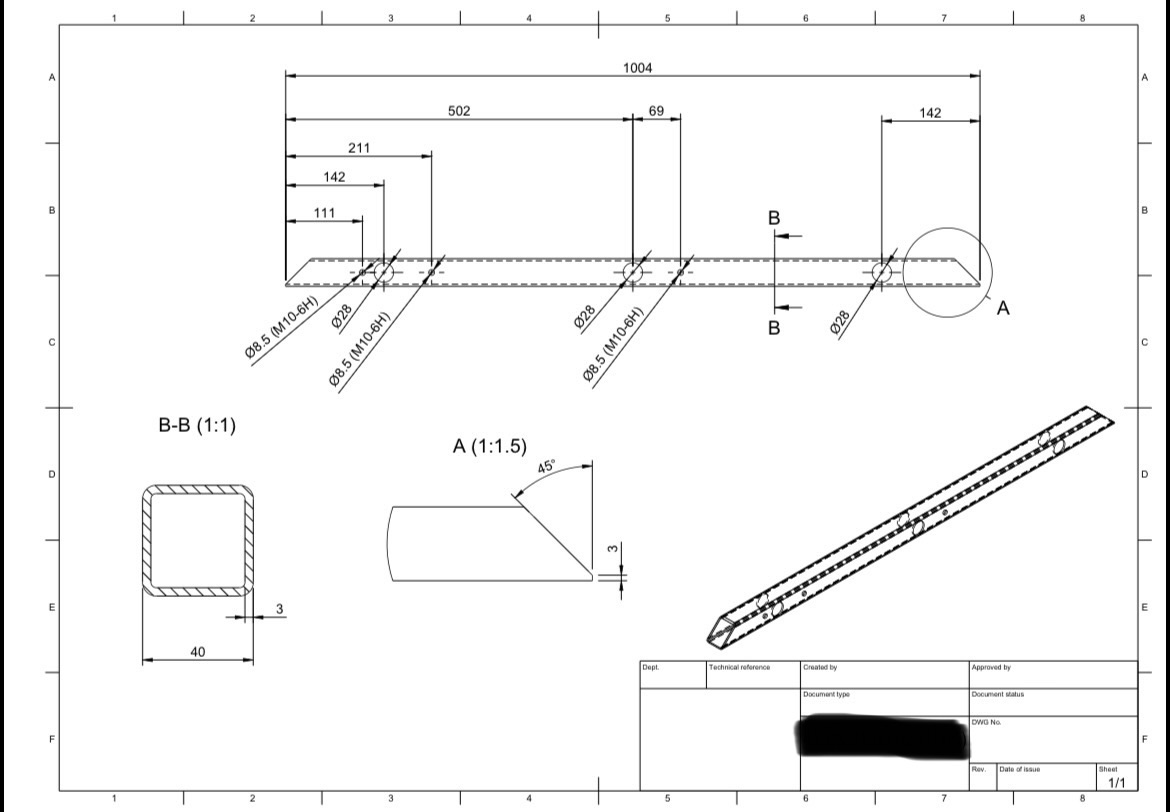

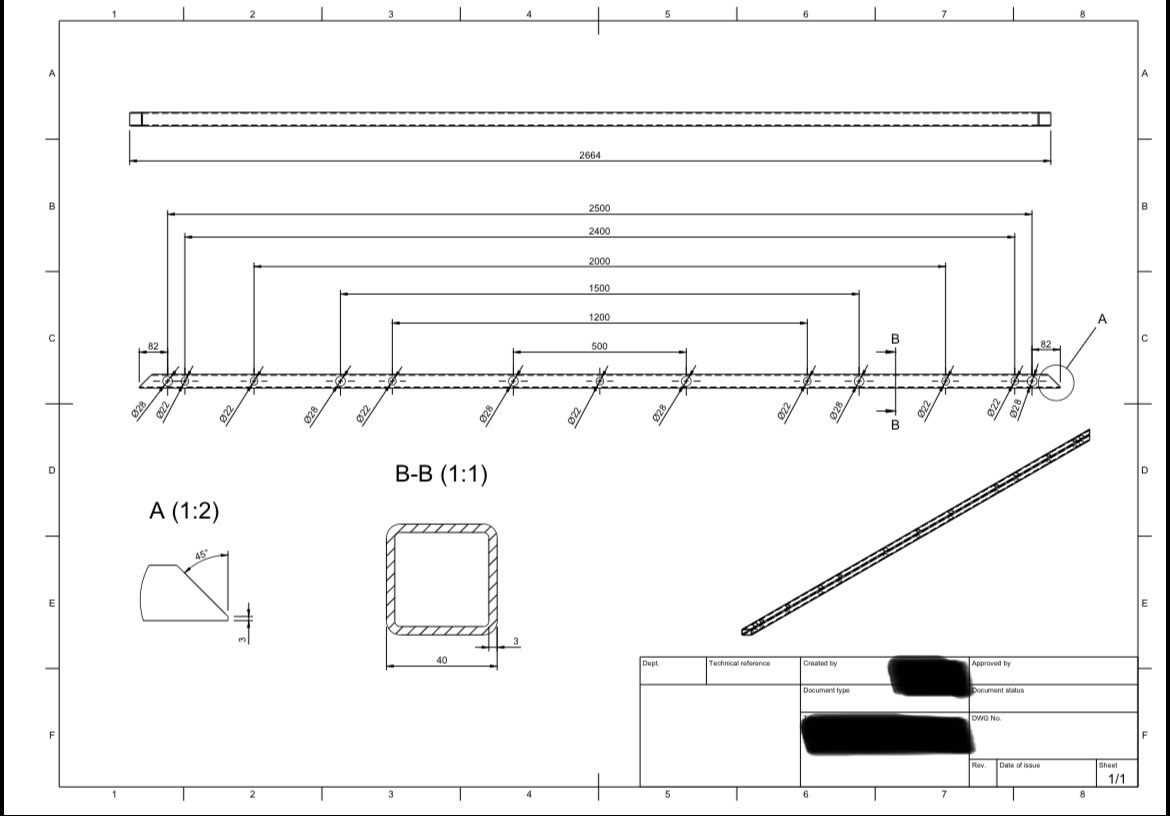

• Разработана обновлённая деталировка деталей с отверстиями.
• Подготовлены DXF-файлы для лазерной резки.
• Проверено соответствие деталей и отверстий сборочной конструкции.

Результат

Получен комплект 3D-моделей и обновлённой конструкторской документации, подготовленный для изготовления деталей и последующей сборки изделия. Отверстия были перенесены на этап изготовления деталей, что позволило выполнять их до сборки с использованием кондуктора.
