Блок почтовых ячеек из листового металла: рабочие чертежи, развёртки под лазер, DXF и DWG

Используемые навыки 2D-черчение 3D-моделирование Python Инженерия Чертежи/Схемы

Описание

Пример на условных данных. Комплект конструкторской документации на многосекционный блок почтовых ячеек для запуска в производство: общий каркас из оцинкованной стали 1 мм и запираемые дверцы под каждого абонента.

Решение

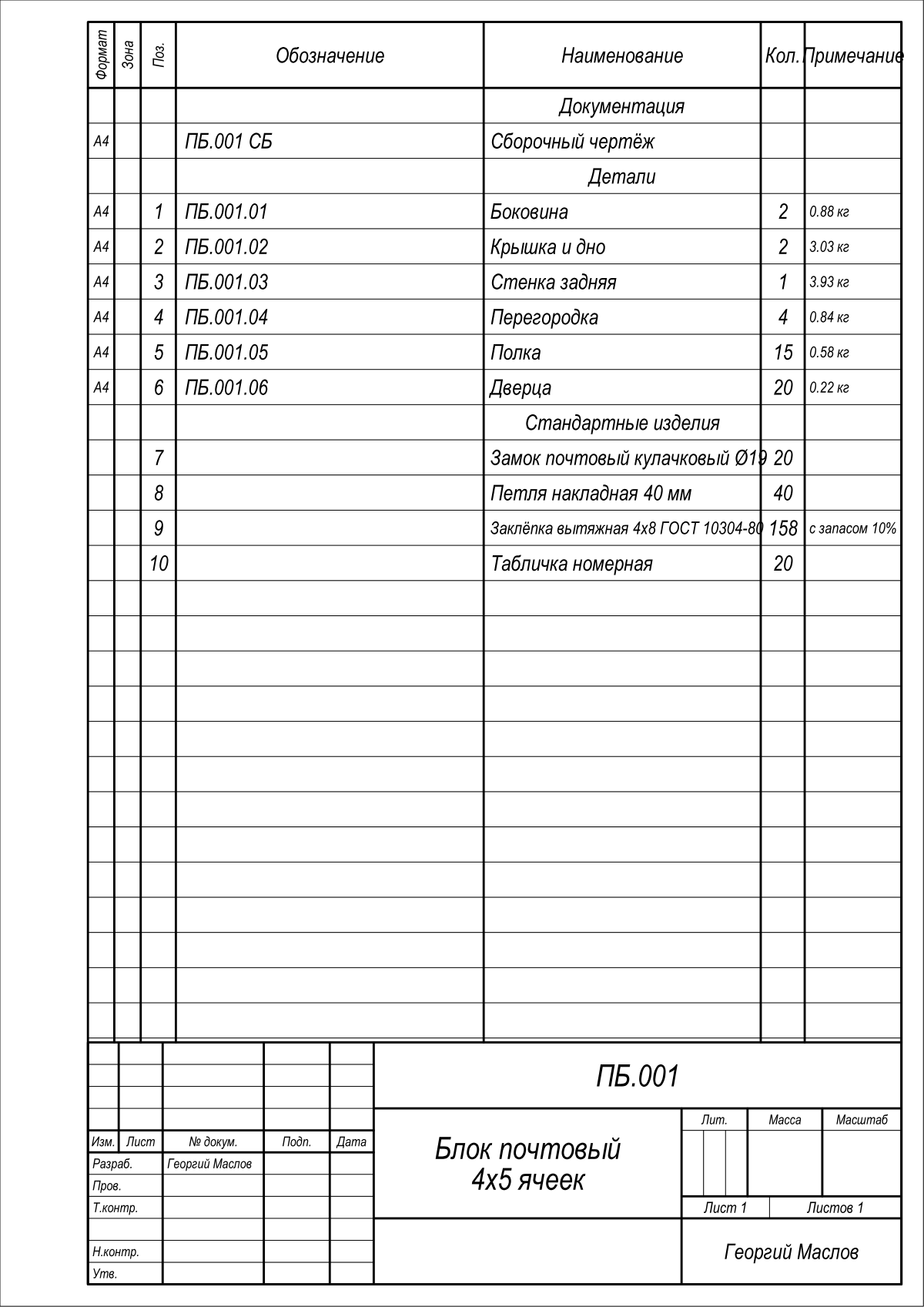

Сделал параметрическую модель блока: число рядов, колонок и размер ячейки задаются цифрами, комплект пересобирается за минуту. Развёртки деталей посчитаны с учётом радиуса гиба и К-фактора, в углах отбортовок технологические вырезы. Листы оформлены по ЕСКД: основная надпись по ГОСТ 2.104, спецификация по ГОСТ 2.106, технические требования.

Результат

Сборочный чертёж, три листа развёрток, спецификация с массой деталей, шесть файлов DXF под лазерную резку со слоями реза и гибов, те же чертежи в DWG для AutoCAD, 3D модель STEP.
