Расчёт несущей способности мобильного утеплённого гаража: снег, ветер, нагрузка от автомобиля и подъём краном

Описание

Под тендер требовался расчёт несущей способности мобильного утеплённого гаража размером 7,0 на 4,0 метра. Конструкция блочная: её возят автотранспортом и поднимают краном за четыре проушины, то есть проверять надо не только стоящий гараж под снегом и ветром, но и сам момент подъёма, когда рама работает совсем иначе.

Решение

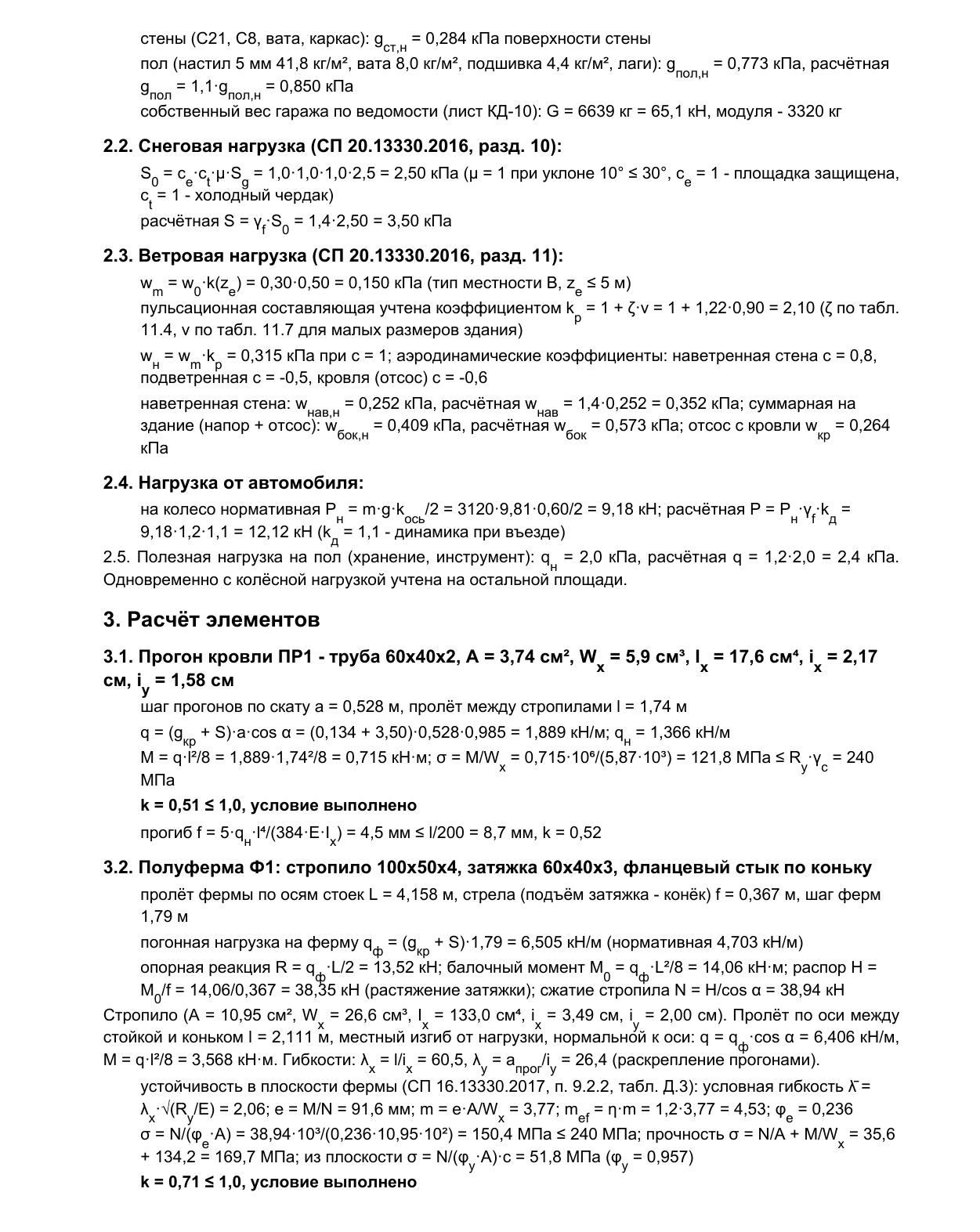

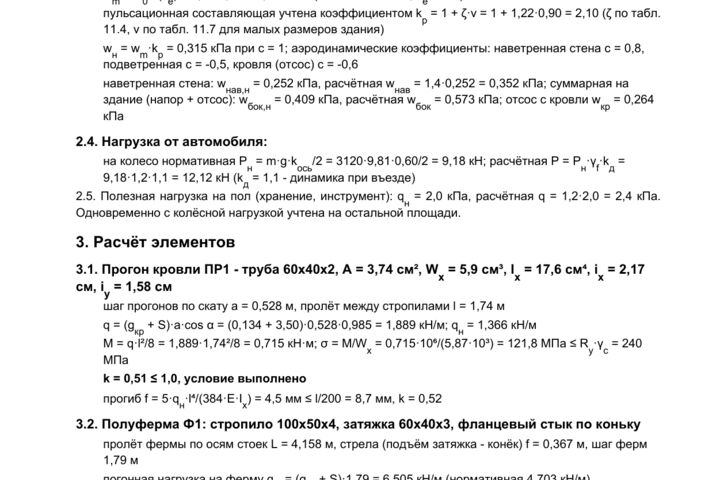

Собрал нагрузки по действующим нормам: собственный вес по ведомости, снеговая по СП 20.13330.2016, ветровая с пульсационной составляющей и аэродинамическими коэффициентами, отдельно нагрузка от колеса автомобиля с коэффициентом динамики при въезде.

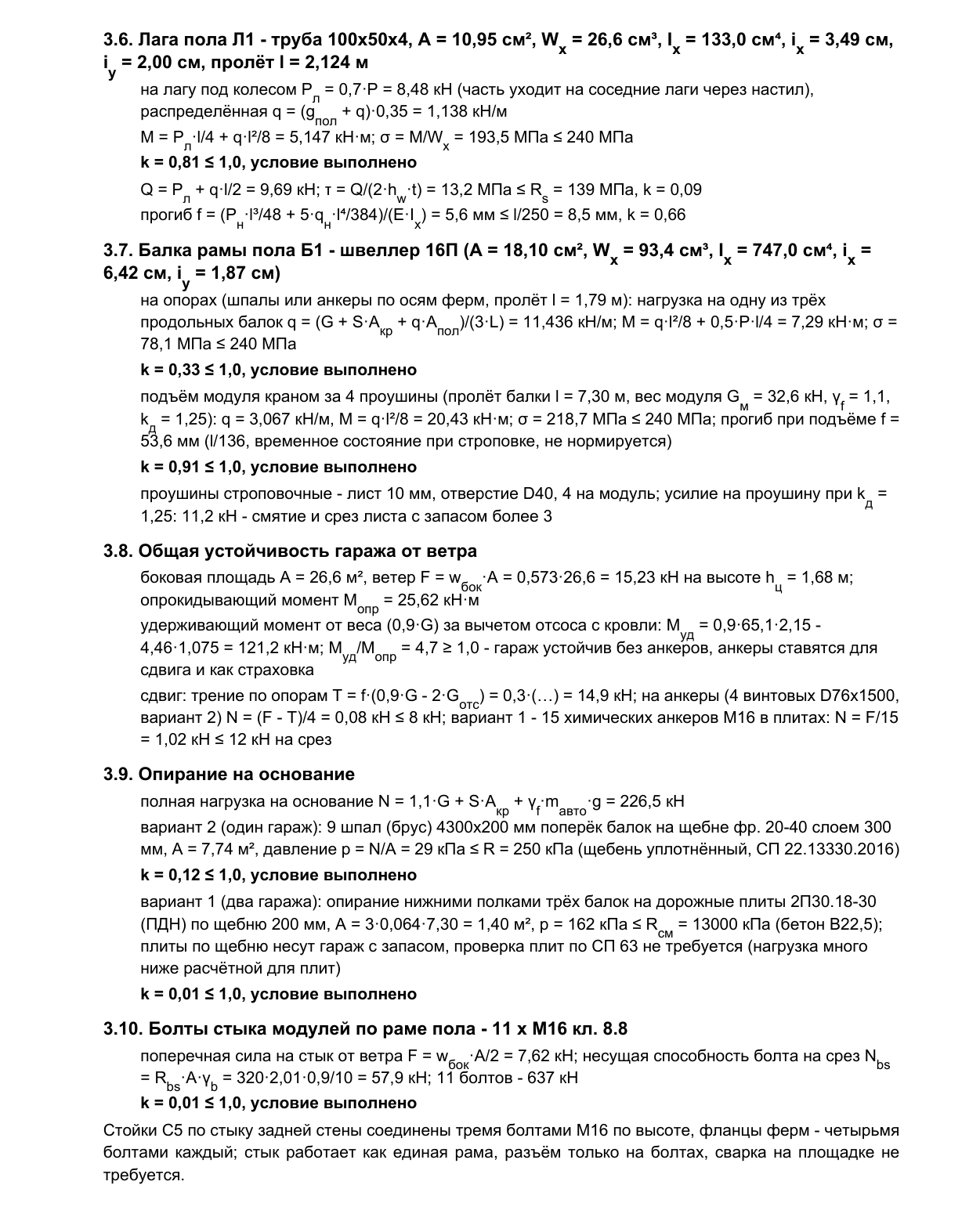

Посчитал каждый элемент: прогон кровли, полуферму со стропилом и затяжкой, лагу пола, балку рамы. По каждому дал и прочность, и прогиб, и устойчивость в плоскости фермы, с коэффициентом использования.

Отдельно проверил общую устойчивость от ветра на опрокидывание, опирание на основание в двух вариантах, на шпалы и на дорожные плиты, срез болтов стыка модулей и подъём краном за проушины.

Результат

Все проверки выполняются, наибольший коэффициент использования 0,91 у балки пола при подъёме. Расчёт сделан так, что видно каждый шаг и каждую формулу, поэтому его можно защищать перед экспертизой, а не просто приложить к тендеру.
