Чертеж надземного путепровода

Описание

Заказчиком поставлена задача оцифровать исполнительную документацию путепровода в dwg-формат для последующей разработки проекта реконструкции сооружения

Решение

Выполнен сбор и систематизация исходных материалов, заданы уточняющие вопросы. После начала работы выполнены правки по результатам активного взаимодействия с ГАПом.

Результат

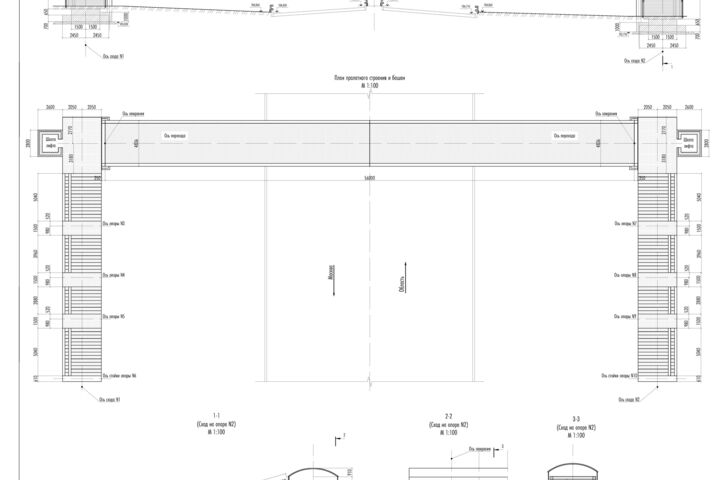

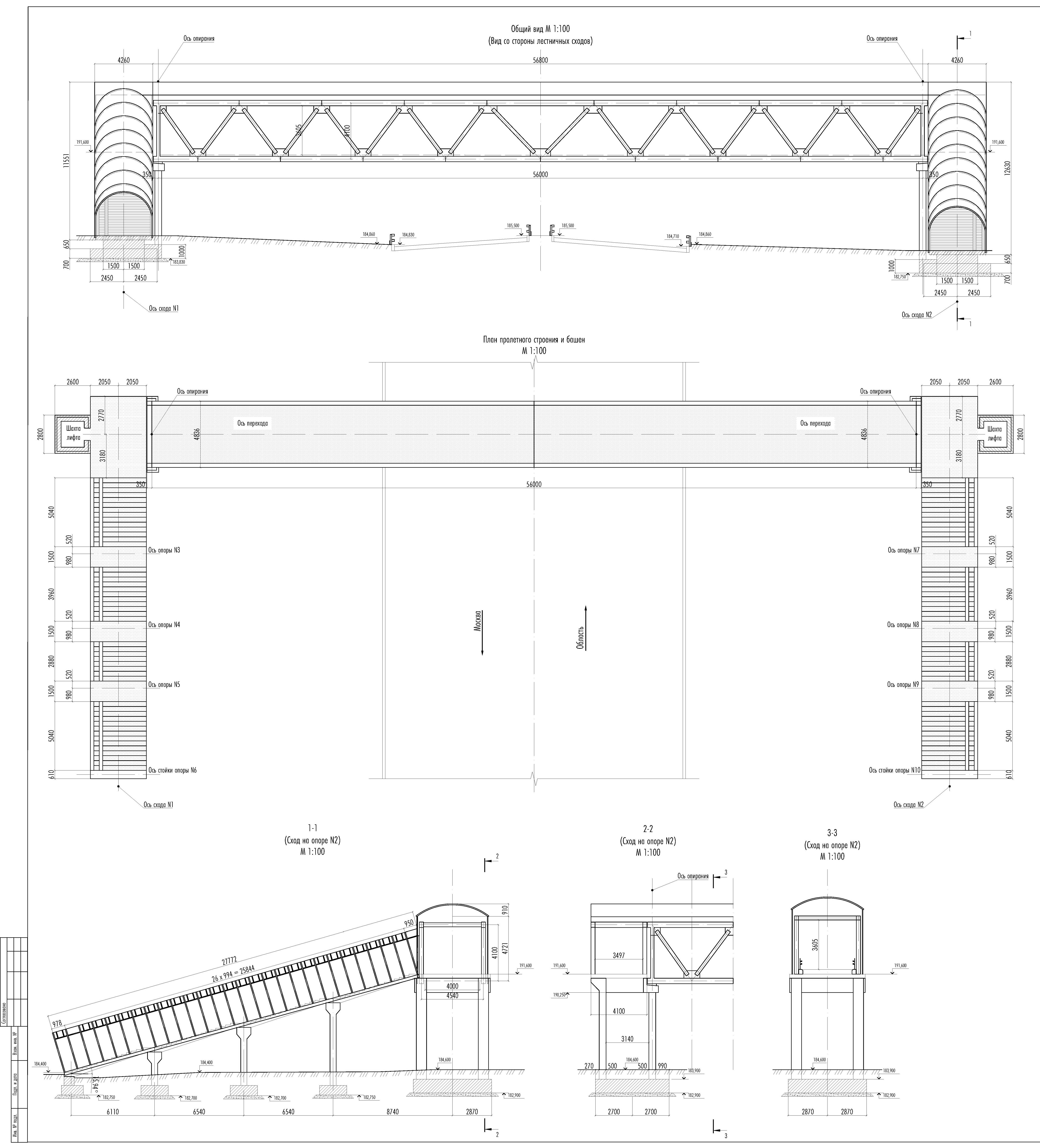

Выполнена оцифровка общего вида путепровода, его разрезов и интересующих Заказчика узлов в dwg-формат.

Презентация проекта
