Координационная Revit-модель паркинга Сколково

Используемые навыки 3D моделирование Revit

Описание

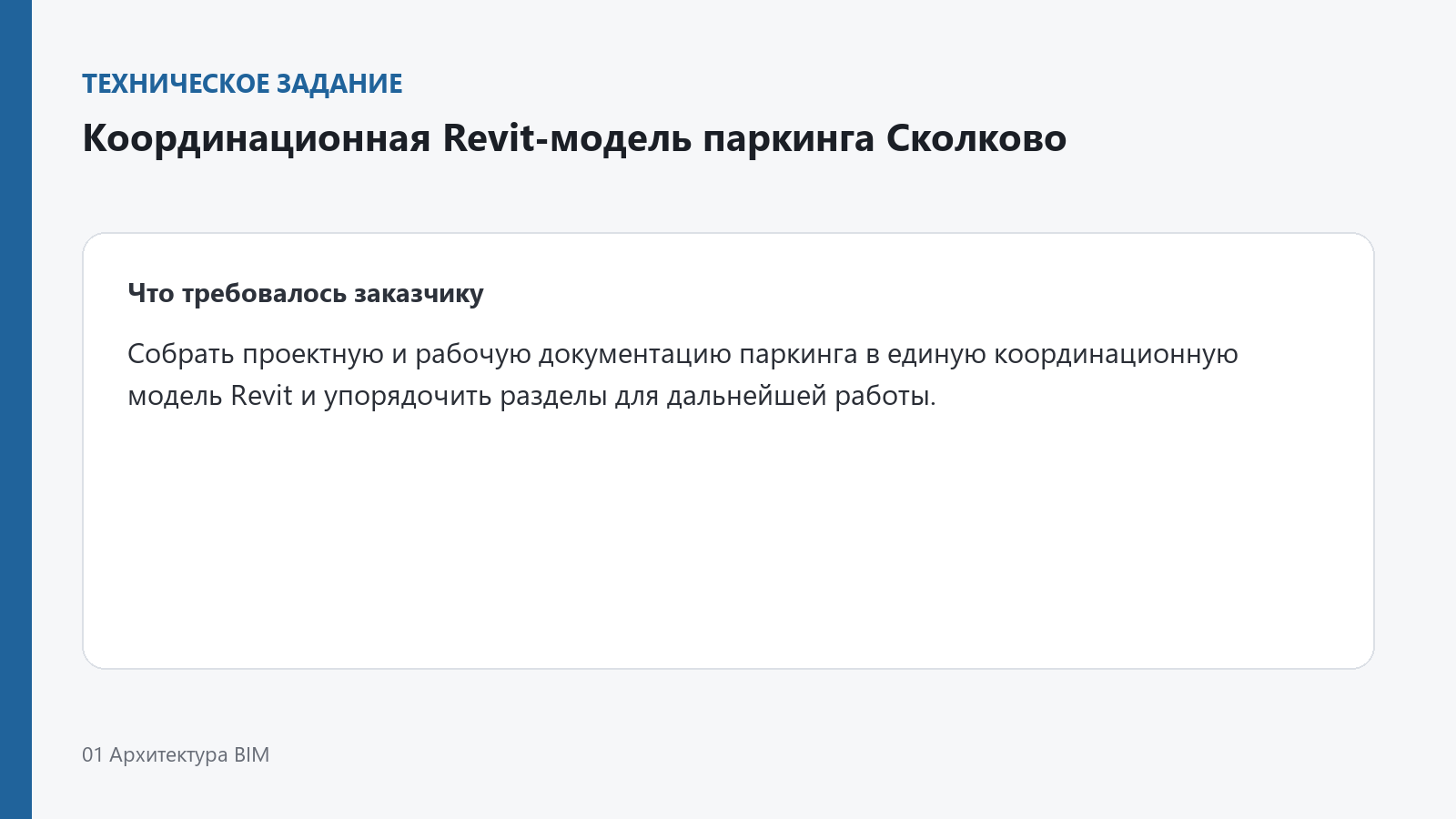

Цель проекта: Собрать проектную и рабочую документацию паркинга в единую координационную модель Revit и упорядочить разделы для дальнейшей работы.

Здесь я сопоставляю планы, фасады, разрезы, отметки и координаты, а затем собираю из них цельную редактируемую модель или CAD-комплект.

Решение

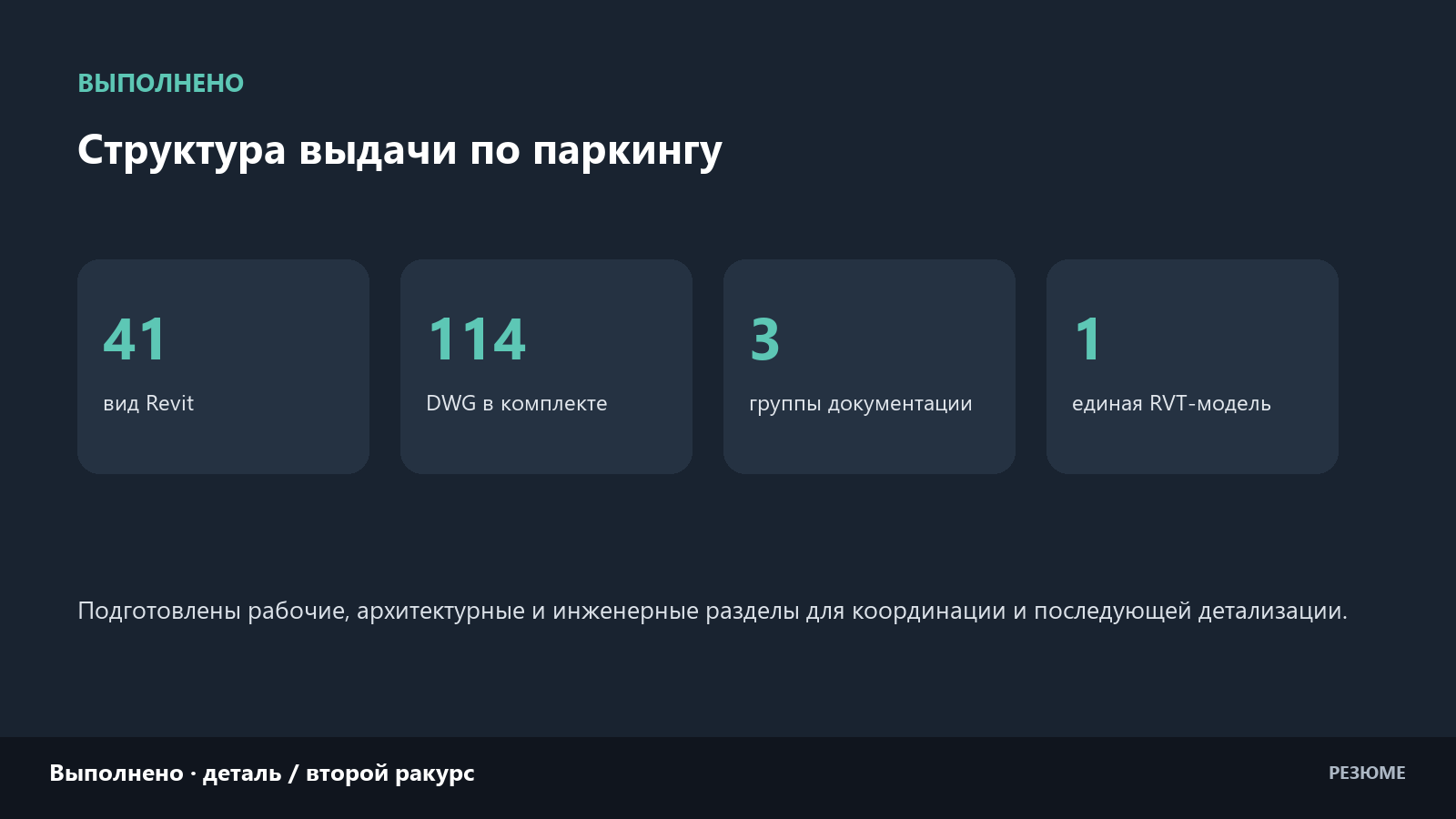

Работу выполнял поэтапно. Сначала проверил исходные материалы, состав результата и ключевые контрольные параметры. Основной объём включал следующие действия и результаты: Создана координационная RVT-модель с уровнями и видами, подключены CAD-разделы, подготовлены структурированные наборы DWG и проведена проверка модели без предупреждений.

На завершающем этапе сверяю геометрию по исходным листам, проверяю уровни, слои, координаты, состав модели и открытие обменных файлов.

Результат

В результате подготовлен практический комплект по проекту. Выполненный объём охватывает поставленную задачу: Собрать проектную и рабочую документацию паркинга в единую координационную модель Revit и упорядочить разделы для дальнейшей работы.

Итог можно использовать для координации, проверки пространственных решений, редактирования и обмена между участниками проекта. Перед передачей материалы структурированы и повторно проверены в целевых форматах.
