Исполнительные схемы вентиляции по трём корпусам

Описание

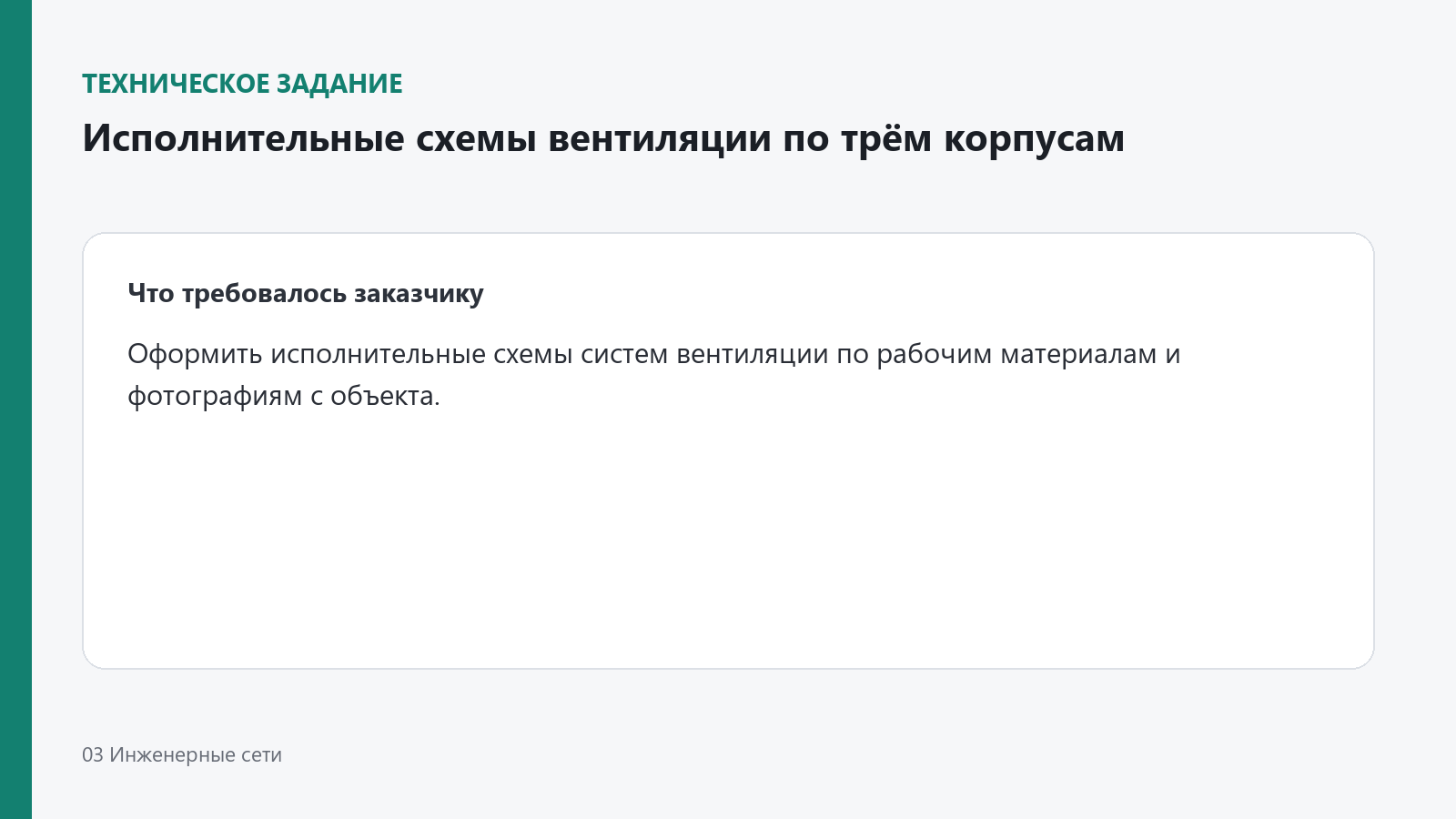

Цель проекта: Оформить исполнительные схемы систем вентиляции по рабочим материалам и фотографиям с объекта.

Здесь я последовательно связываю исходные планы, трассы, оборудование, обозначения и ведомости в единый читаемый инженерный комплект.

Решение

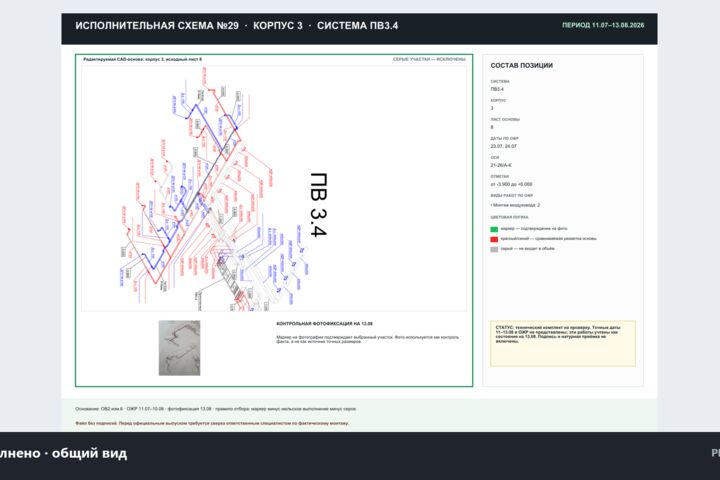

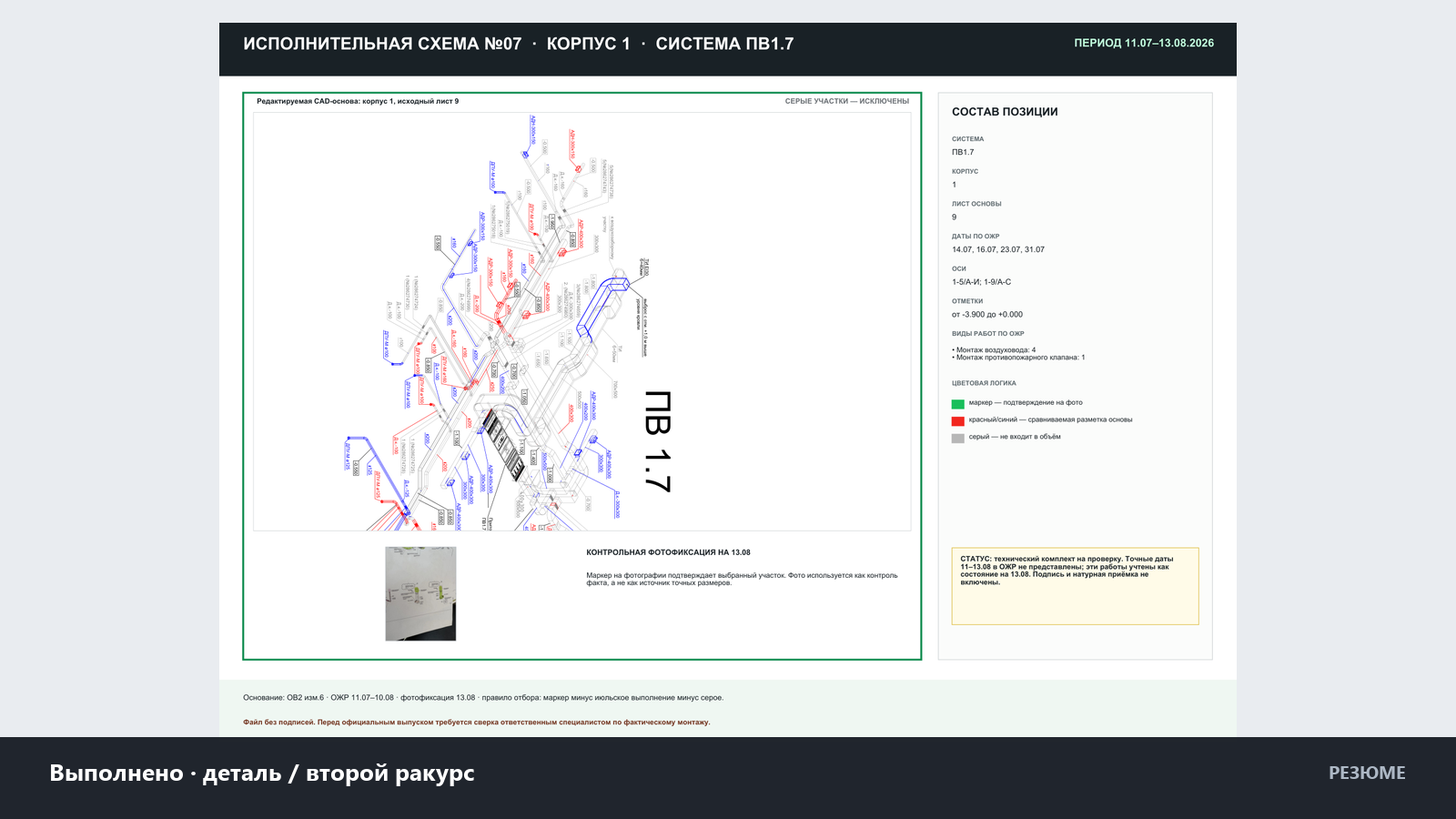

Работу выполнял поэтапно. Сначала проверил исходные материалы, состав результата и ключевые контрольные параметры. Основной объём включал следующие действия и результаты: Собраны и оформлены 30 исполнительных листов по системам трёх корпусов, подготовлены обзорные комплекты и реестр выдачи.

На завершающем этапе сверяю трассировку, подписи, этажи и корпуса, состав листов, ведомости и взаимное соответствие схем.

Результат

В результате подготовлен практический комплект по проекту. Выполненный объём охватывает поставленную задачу: Оформить исполнительные схемы систем вентиляции по рабочим материалам и фотографиям с объекта.

Итоговый комплект помогает быстро проверить расположение систем, состав оборудования, объёмы и взаимосвязь планов, схем и реестров. Перед передачей материалы структурированы и повторно проверены в целевых форматах.
