Перевод пяти поэтажных планов в редактируемые DXF

Описание

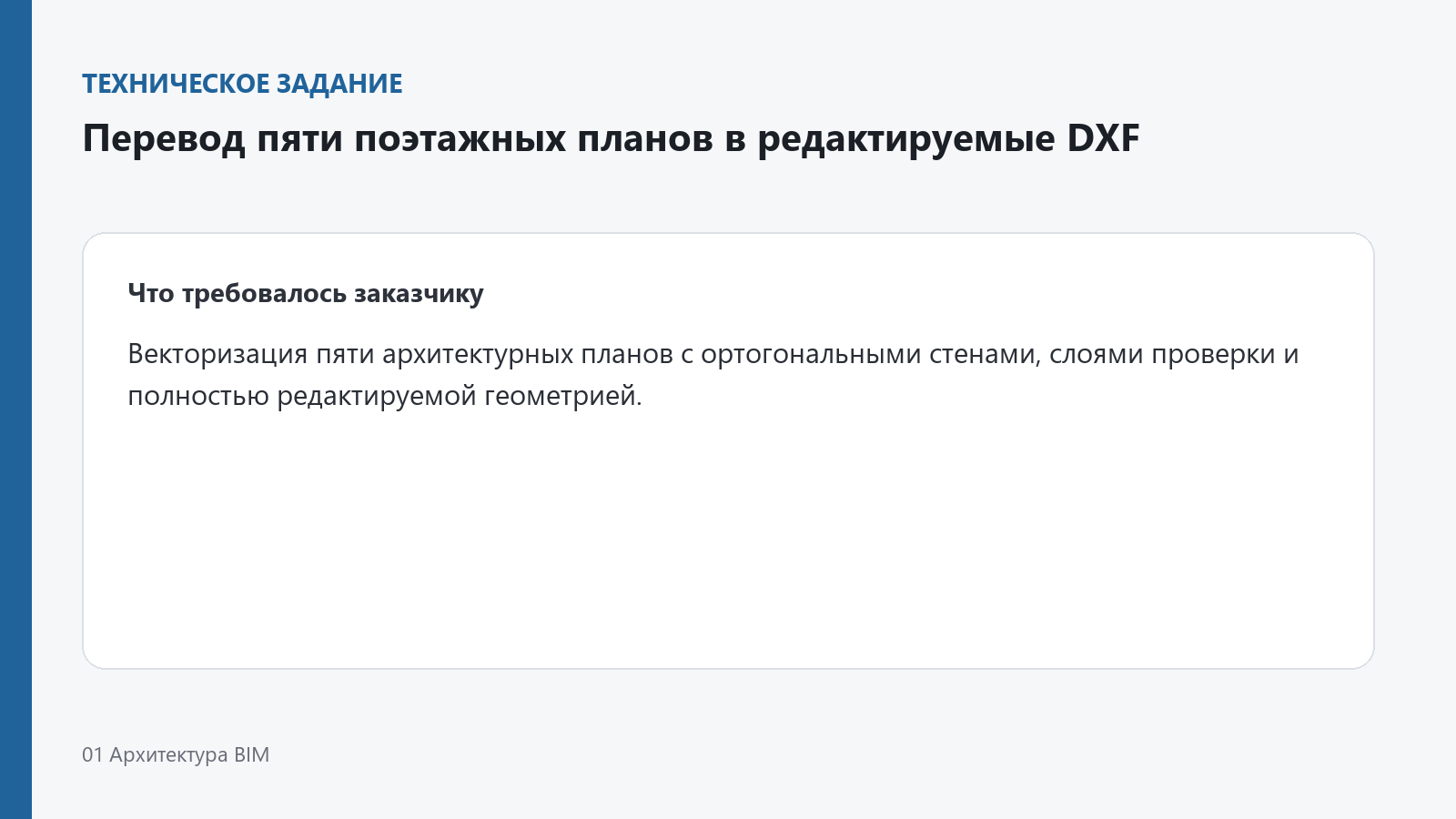

Цель проекта: Векторизация пяти архитектурных планов с ортогональными стенами, слоями проверки и полностью редактируемой геометрией.

Здесь я сопоставляю планы, фасады, разрезы, отметки и координаты, а затем собираю из них цельную редактируемую модель или CAD-комплект.

Решение

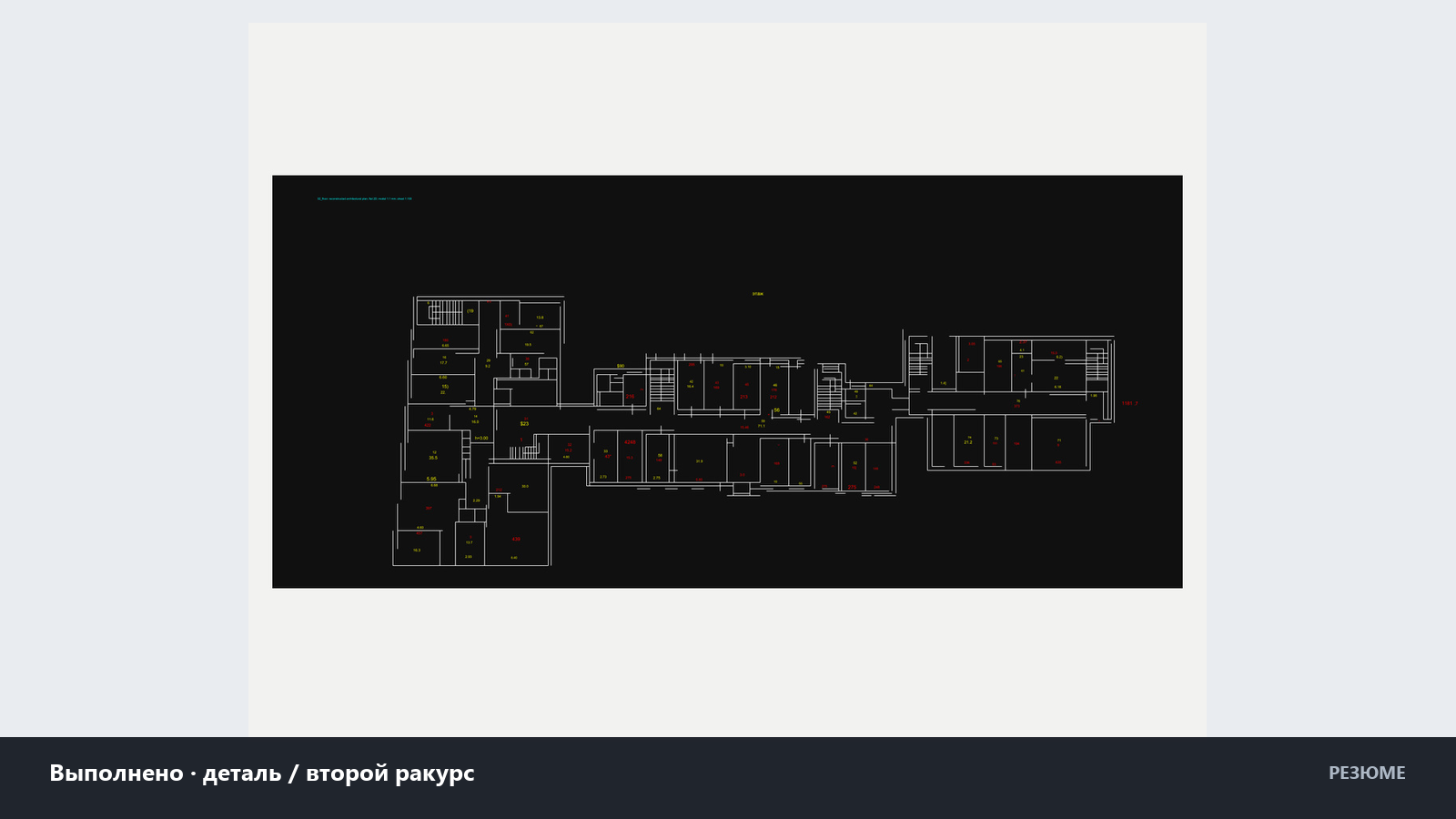

Работу выполнял поэтапно. Сначала проверил исходные материалы, состав результата и ключевые контрольные параметры. Основной объём включал следующие действия и результаты: Распознавание и обводка планов; восстановление стен, окон, лестниц и примыканий; нормализация геометрии; распределение по слоям; аудит DXF.

На завершающем этапе сверяю геометрию по исходным листам, проверяю уровни, слои, координаты, состав модели и открытие обменных файлов.

Результат

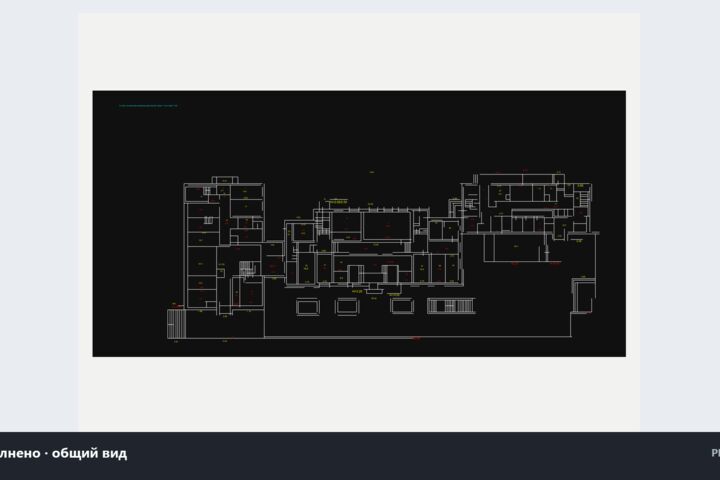

В результате подготовлен практический комплект по проекту. Выполненный объём охватывает поставленную задачу: Векторизация пяти архитектурных планов с ортогональными стенами, слоями проверки и полностью редактируемой геометрией.

Итог можно использовать для координации, проверки пространственных решений, редактирования и обмена между участниками проекта. Перед передачей материалы структурированы и повторно проверены в целевых форматах.
