IFC-модель подземных инженерных коммуникаций в МСК-65

Описание

Цель проекта: Координационная 3D-модель сетей по топографическому плану с атрибутами, IFC4/IFC2X3 и двумя системами координат.

Здесь я последовательно связываю исходные планы, трассы, оборудование, обозначения и ведомости в единый читаемый инженерный комплект.

Решение

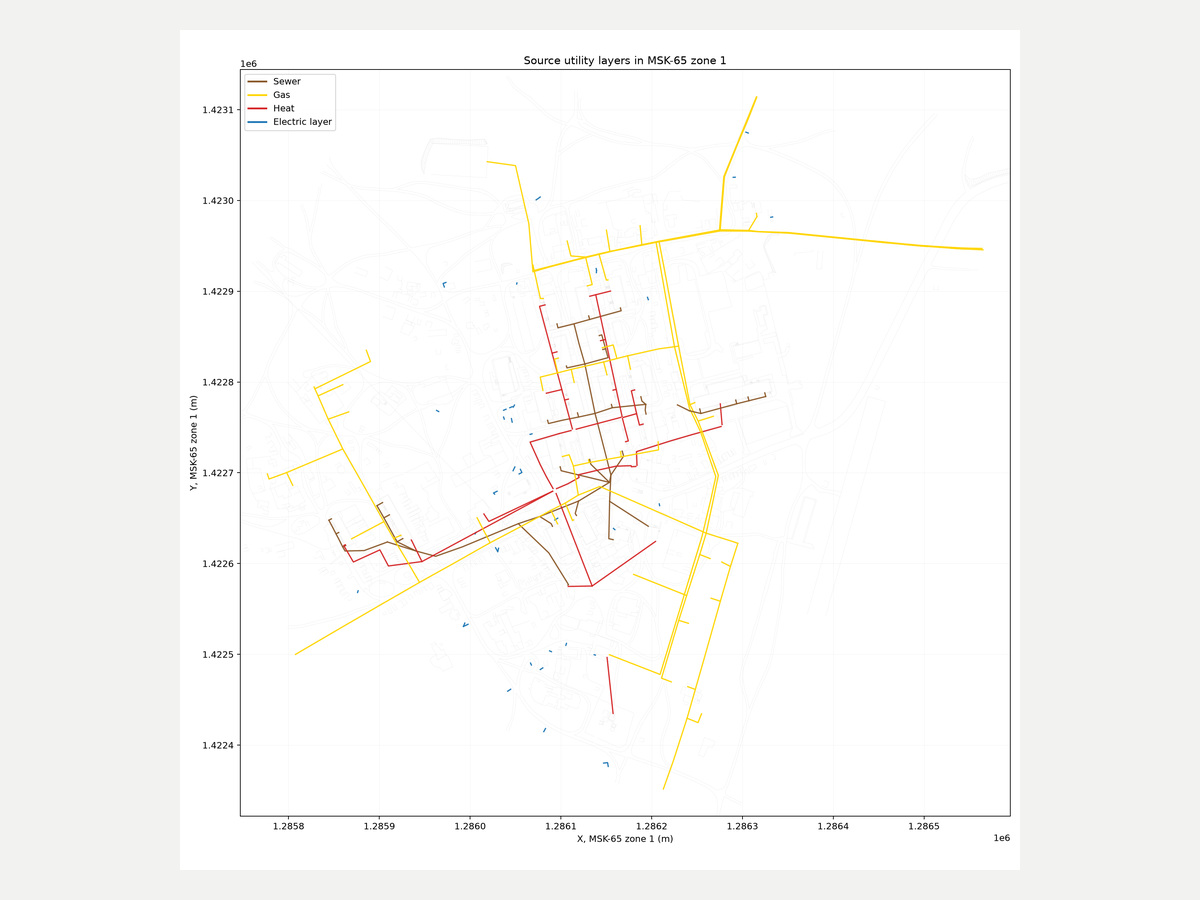

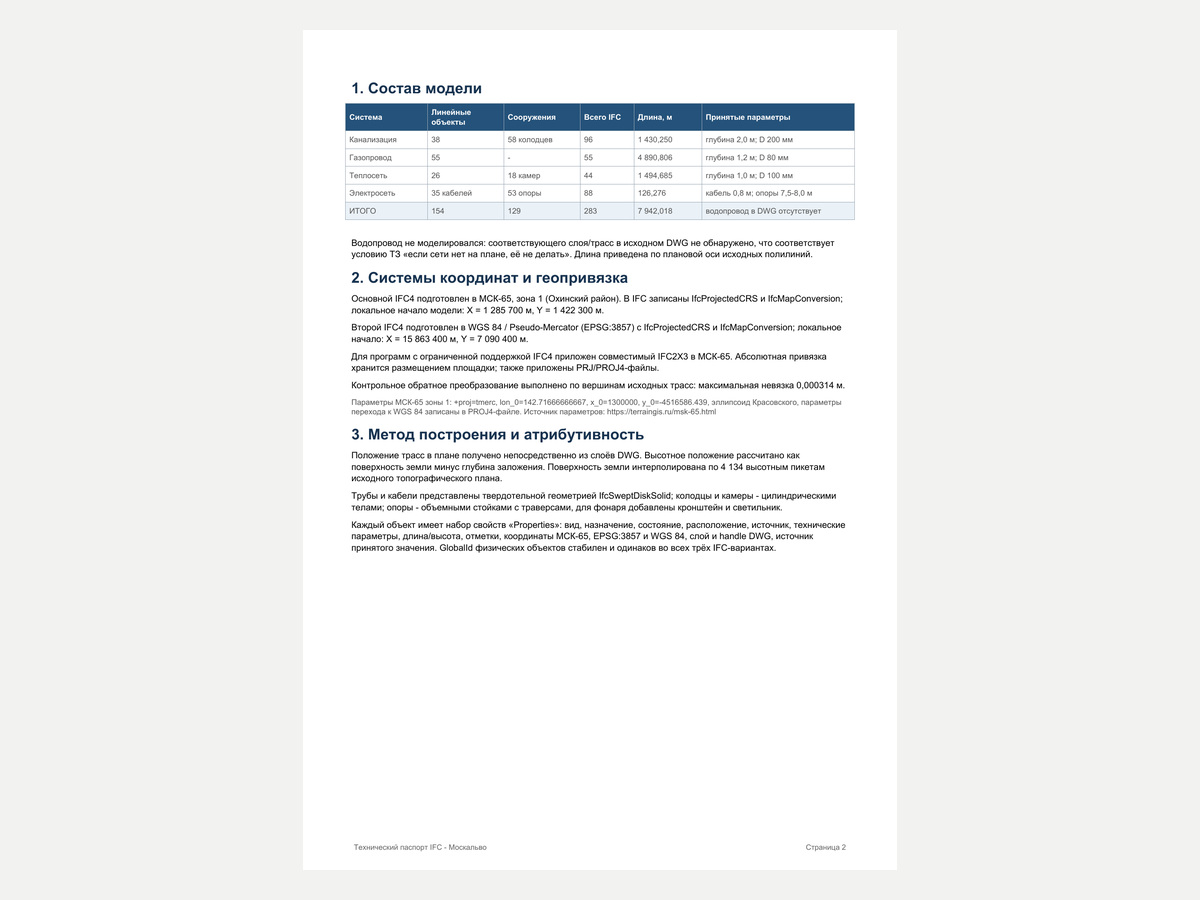

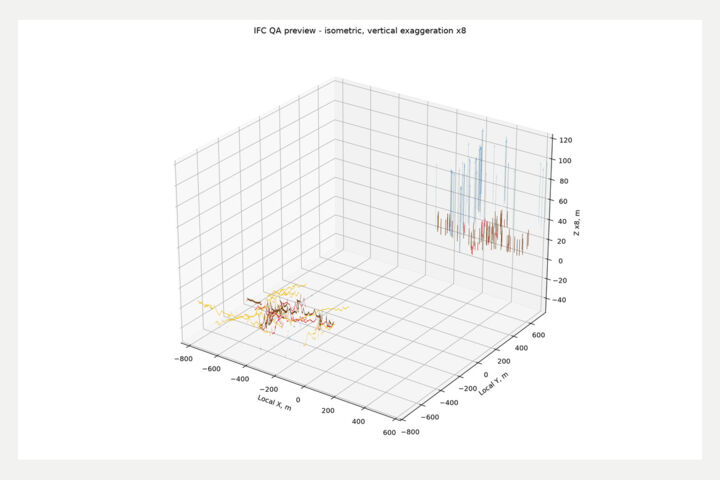

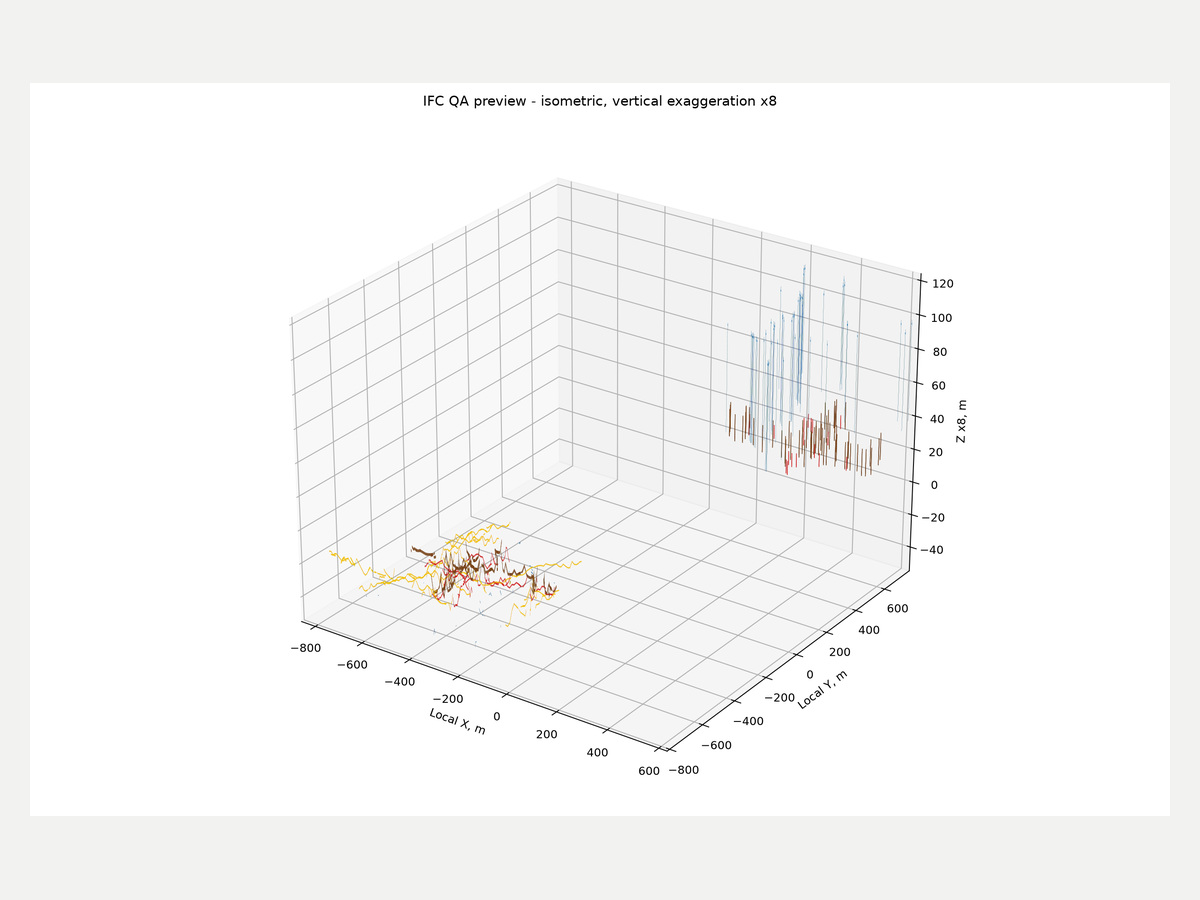

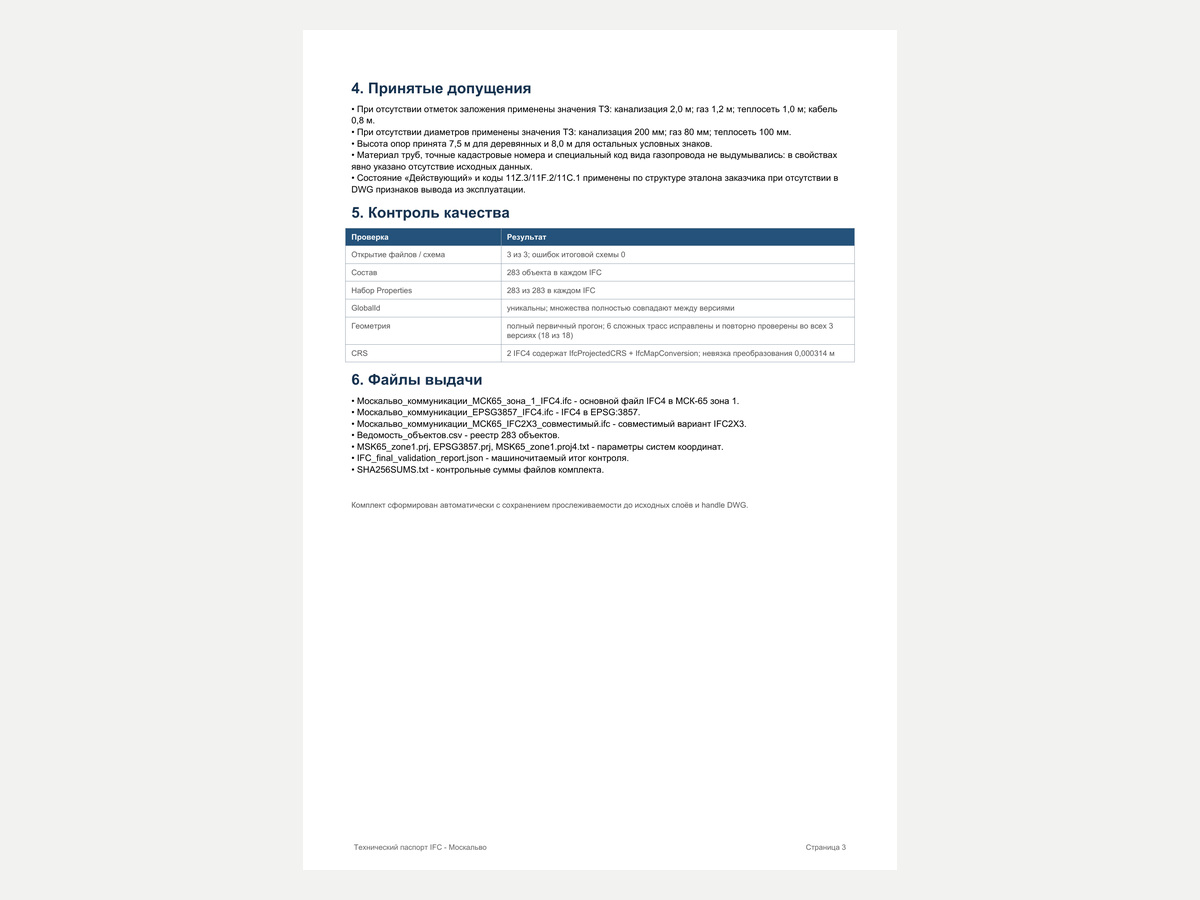

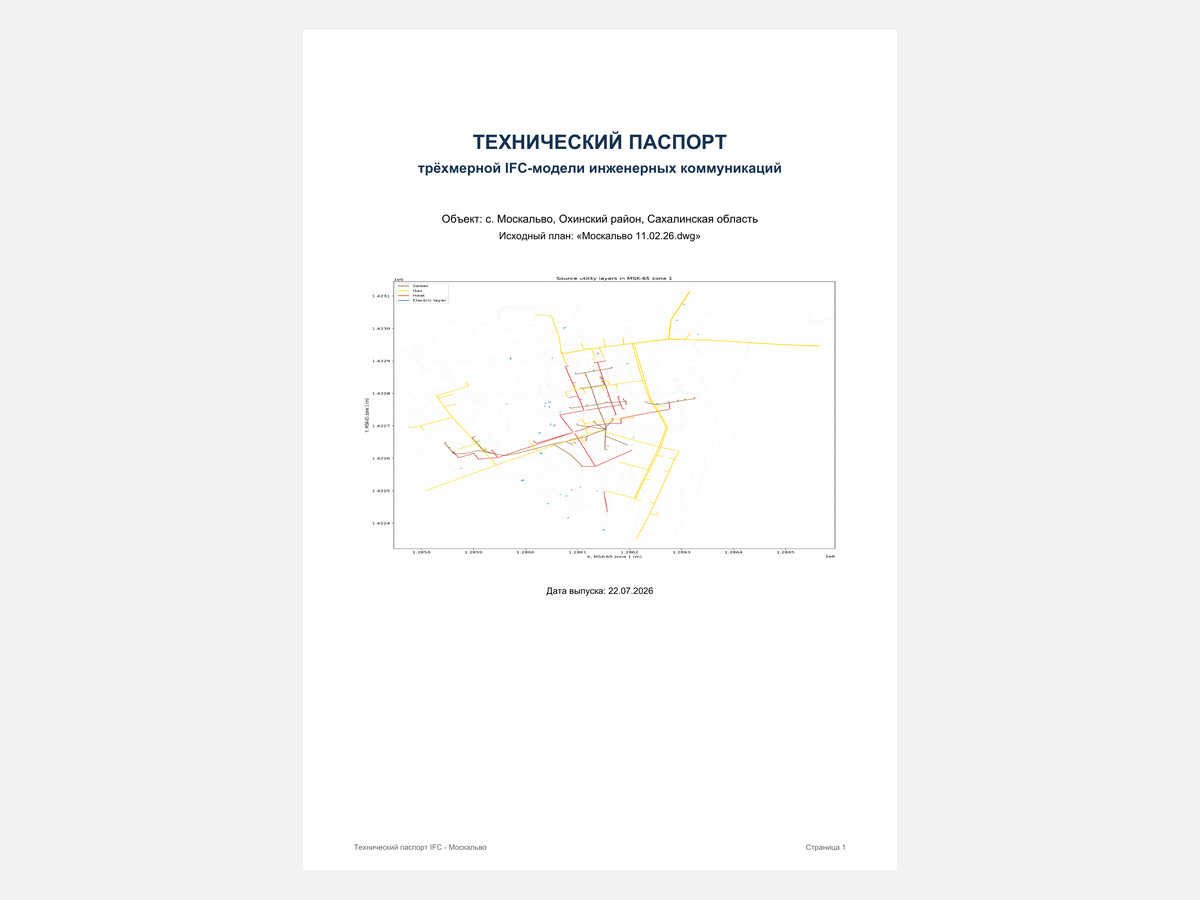

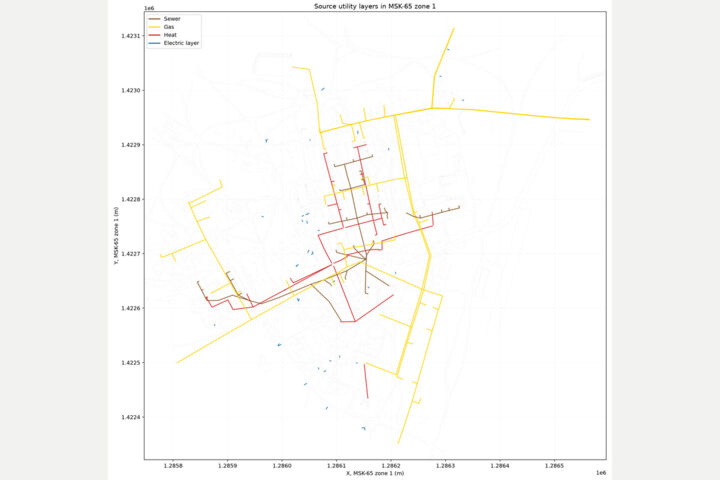

Работу выполнял поэтапно. Сначала проверил исходные материалы, состав результата и ключевые контрольные параметры. Основной объём включал следующие действия и результаты: Разбор топоплана; классификация сетей; восстановление трасс и глубин; назначение диаметров и атрибутов; локализация в МСК-65 и EPSG:3857; экспорт IFC4 и IFC2X3; QA и технический паспорт.

На завершающем этапе сверяю трассировку, подписи, этажи и корпуса, состав листов, ведомости и взаимное соответствие схем.

Результат

В результате подготовлен практический комплект по проекту. Выполненный объём охватывает поставленную задачу: Координационная 3D-модель сетей по топографическому плану с атрибутами, IFC4/IFC2X3 и двумя системами координат.

Итоговый комплект помогает быстро проверить расположение систем, состав оборудования, объёмы и взаимосвязь планов, схем и реестров. Перед передачей материалы структурированы и повторно проверены в целевых форматах.
