Ювелирная 3D-модель кольца с камнем 5×7 мм для литья

Описание

Серия женственных вариантов кольца под муассанит 5×7 мм с подготовкой STL и компенсацией усадки металла.

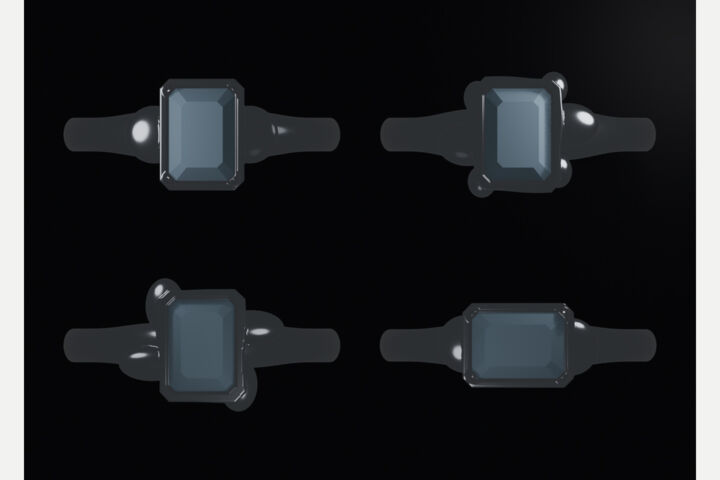

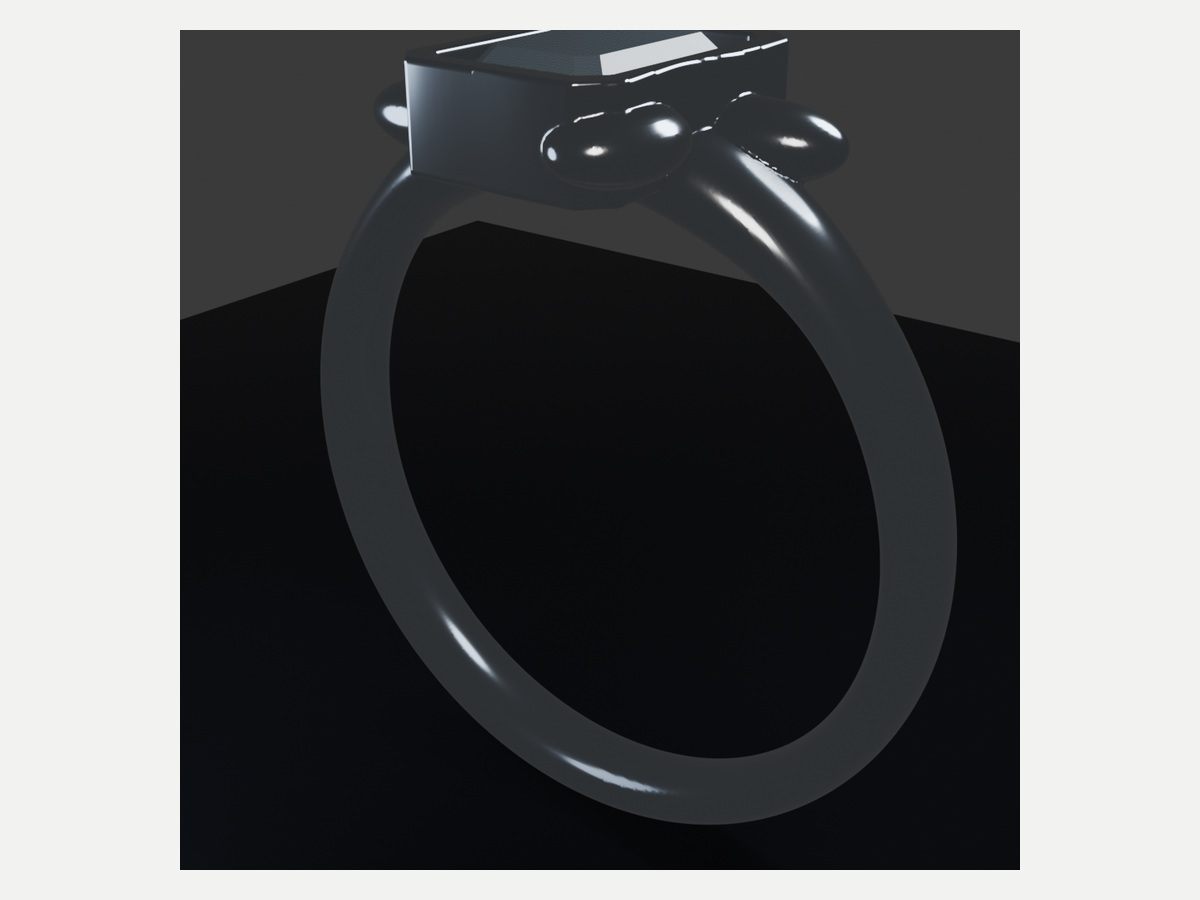

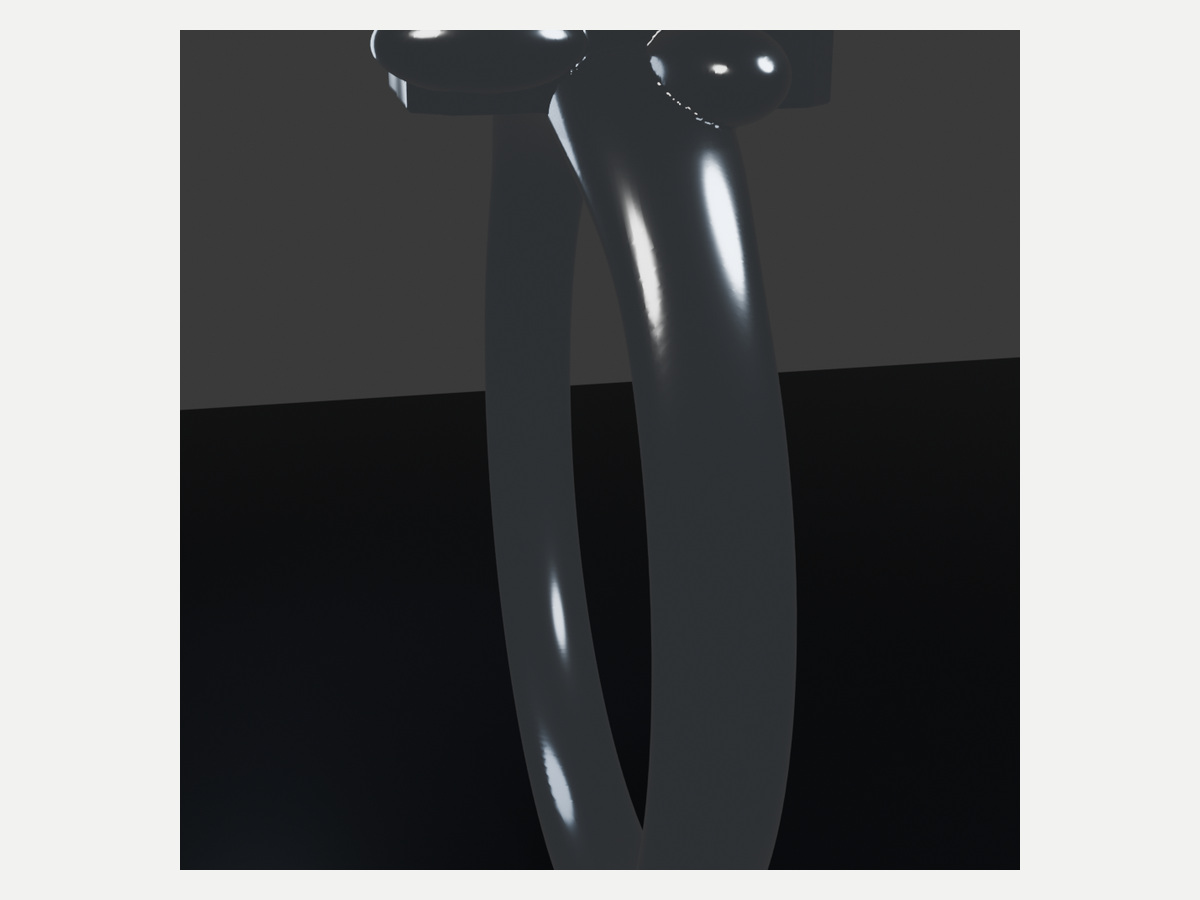

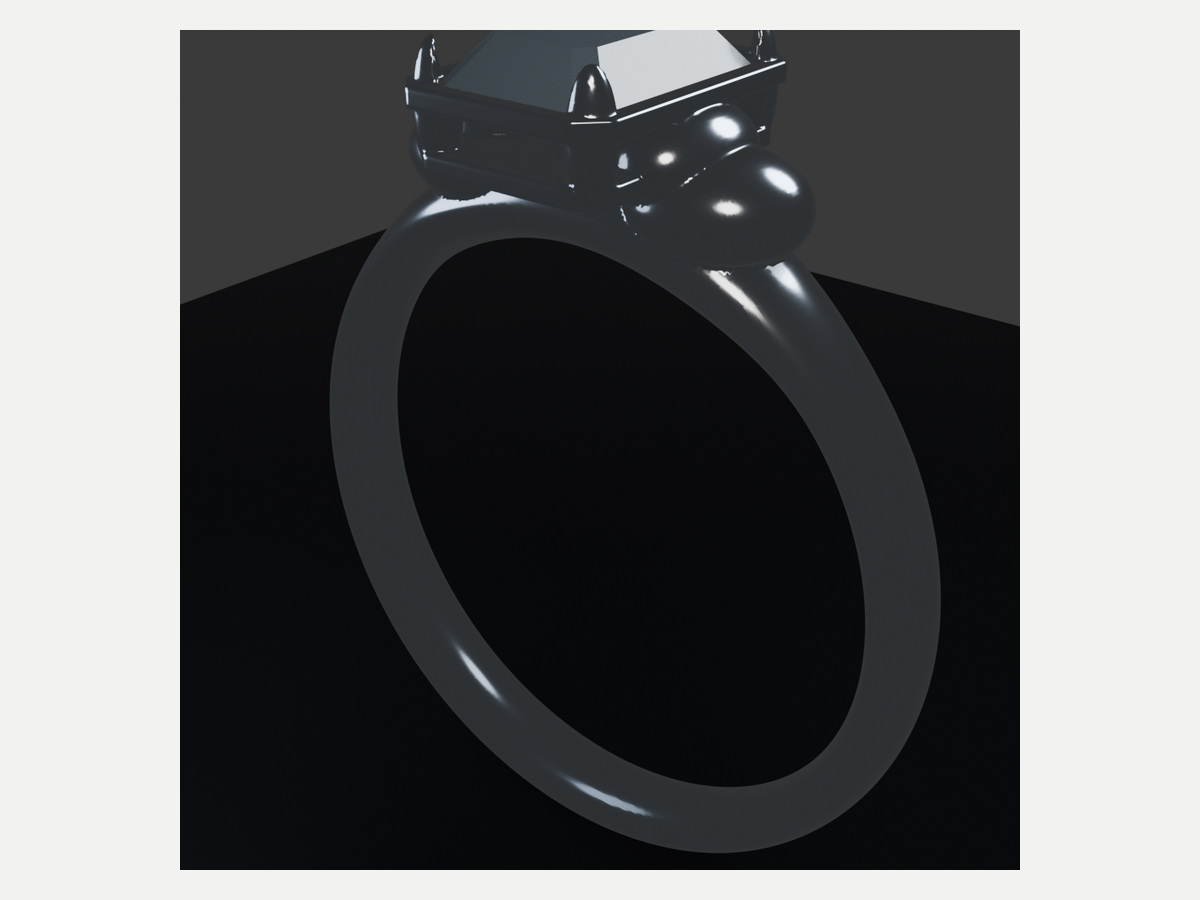

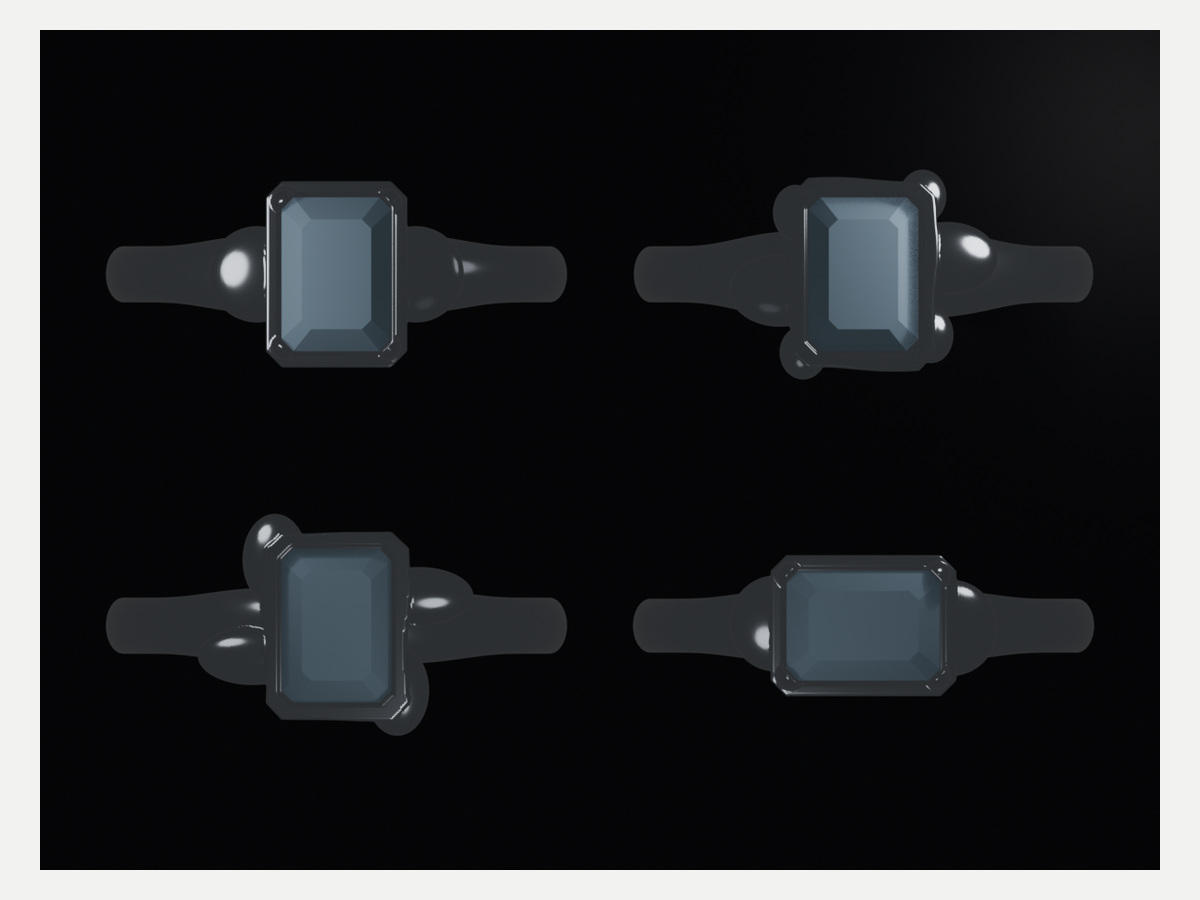

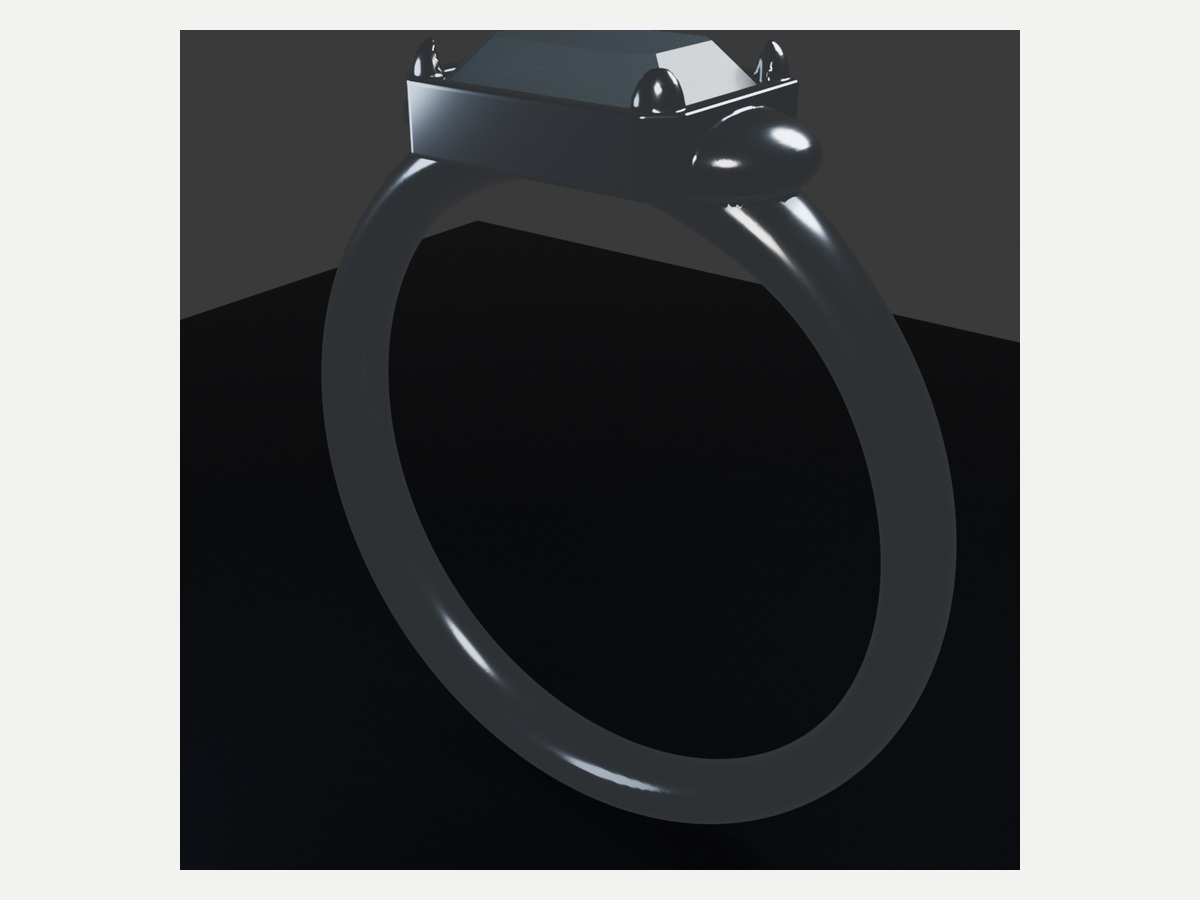

Разработано пять вариантов кольца: классическая и лепестковая посадка, обтекающая оправа, поперечная ориентация и высокая ажурная корзина. Геометрия выполнена как замкнутый объём с учётом технологических толщин и последующего литья.

Решение

Построение шинок и плеч; моделирование оправ и крапанов; посадка камня; контроль единого объёма; компенсация усадки 1,8%; оценка массы; экспорт STL.

Результат

Пять печатных STL-вариантов; для высокой модели подтверждены единый объём, масса около 3,28 г и корректная посадка камня 5×7×3,23 мм.

Презентация проекта
