3D-печать масштабного макета участка по проекту вертикальной планировки для презентации заказчику

Используемые навыки 3D моделирование 3D печать Autodesk Civil 3D Подготовка к 3D печати

Описание

Клиент — компания, занимающаяся ландшафтным дизайном и благоустройством территорий. У них был готовый дизайн-план участка (концепция с зонами, дорожками, зданиями и зелёными насаждениями). Однако для реализации этого плана не было инженерной основы. Заказчику требовалось:
создать топографическую основу;
разработать проект вертикальной планировки;
на его основе создать физический макет для презентации конечному заказчику.

Решение

Я выполнил полный цикл работ «под ключ»:

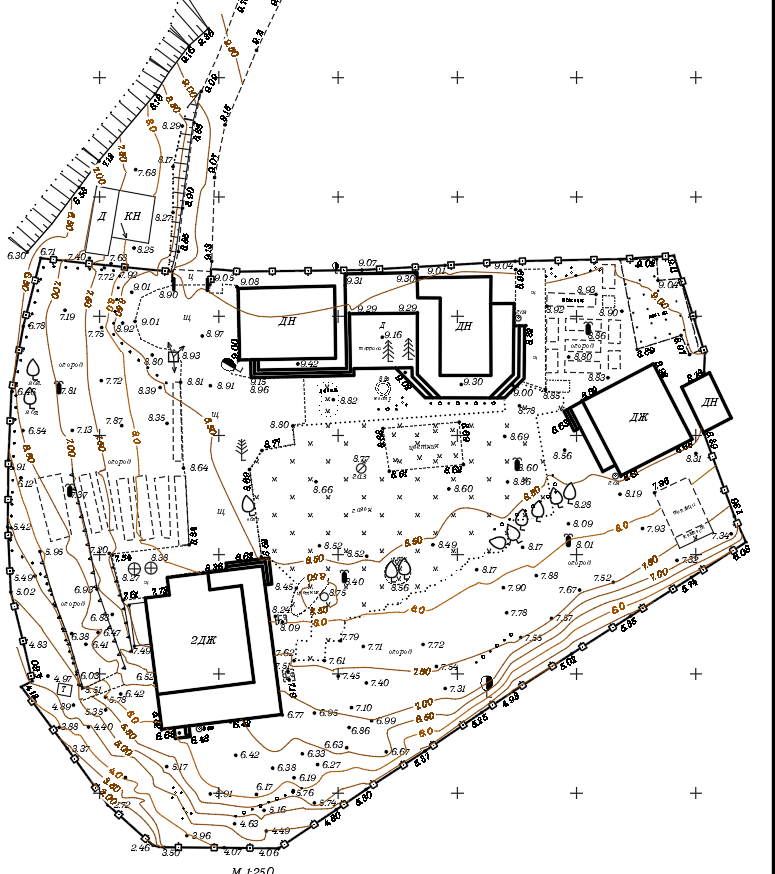

Топографическая съёмка участка — выполнил высокоточную съёмку с использованием GPS-RTK и тахеометра, создал цифровую модель рельефа.

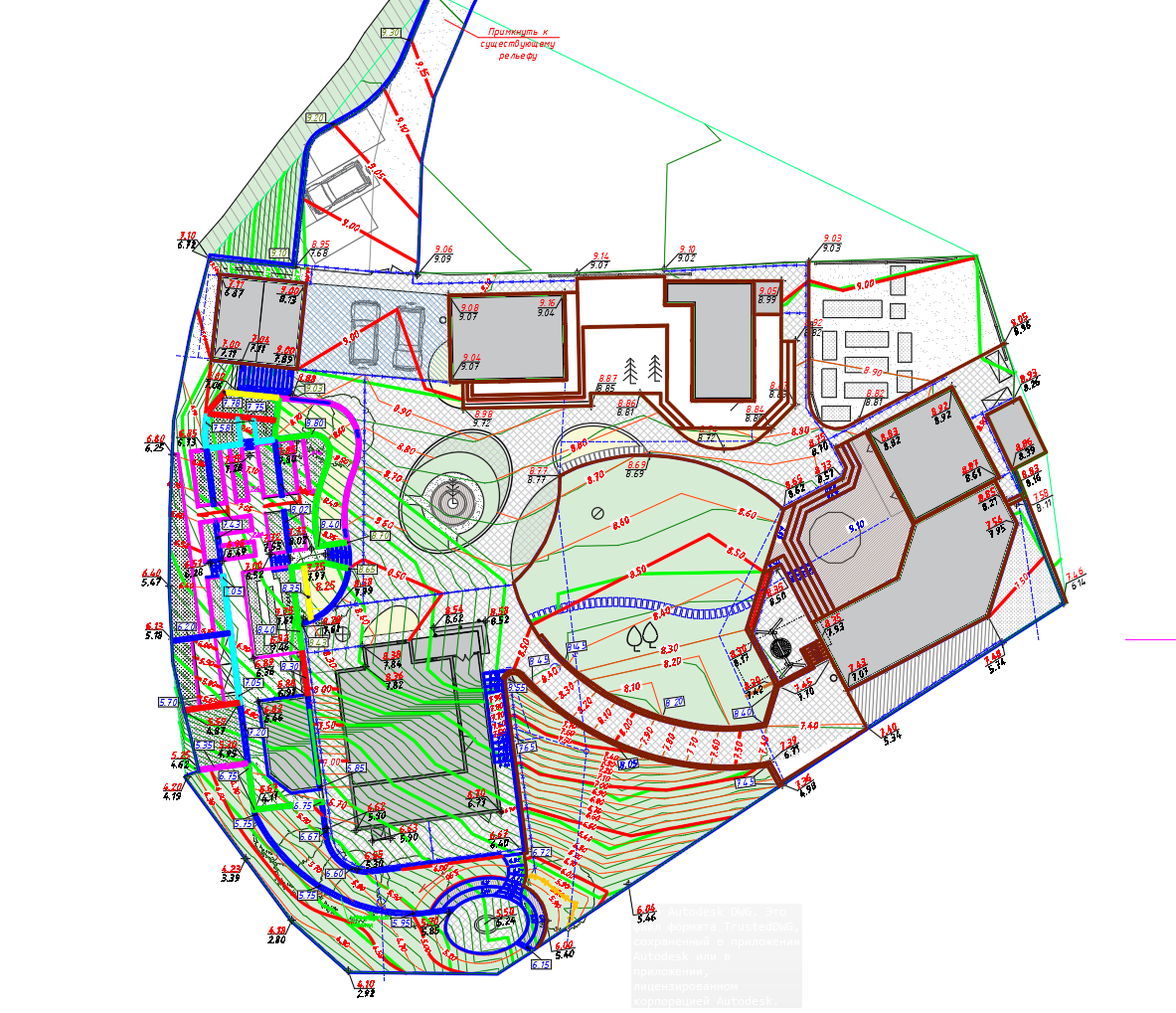

Проект вертикальной планировки — на основе дизайн-плана и данных съёмки разработал в AutoCAD Civil 3D проект организации рельефа с правильными уклонами для отвода воды, рассчитал высотные отметки зданий, дорожек и каждой ступеньки.

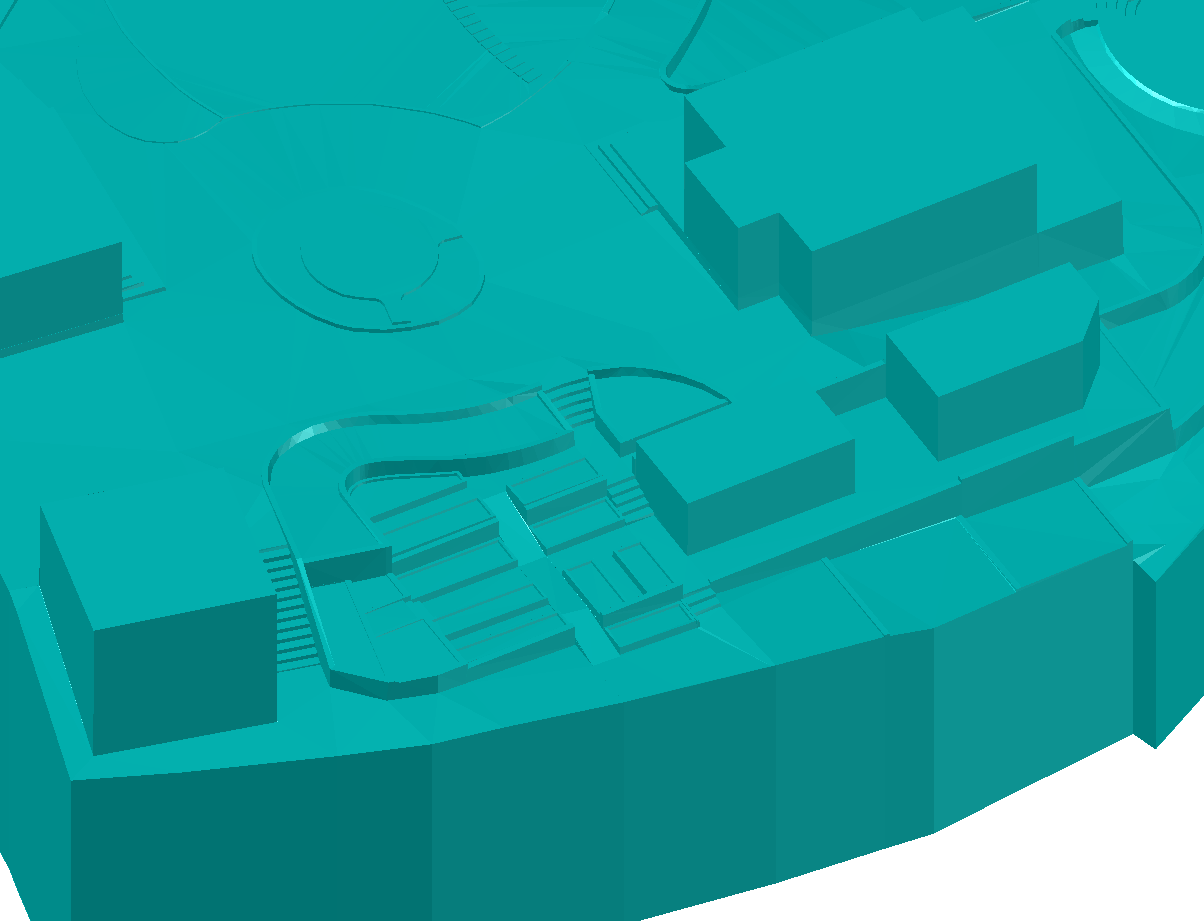

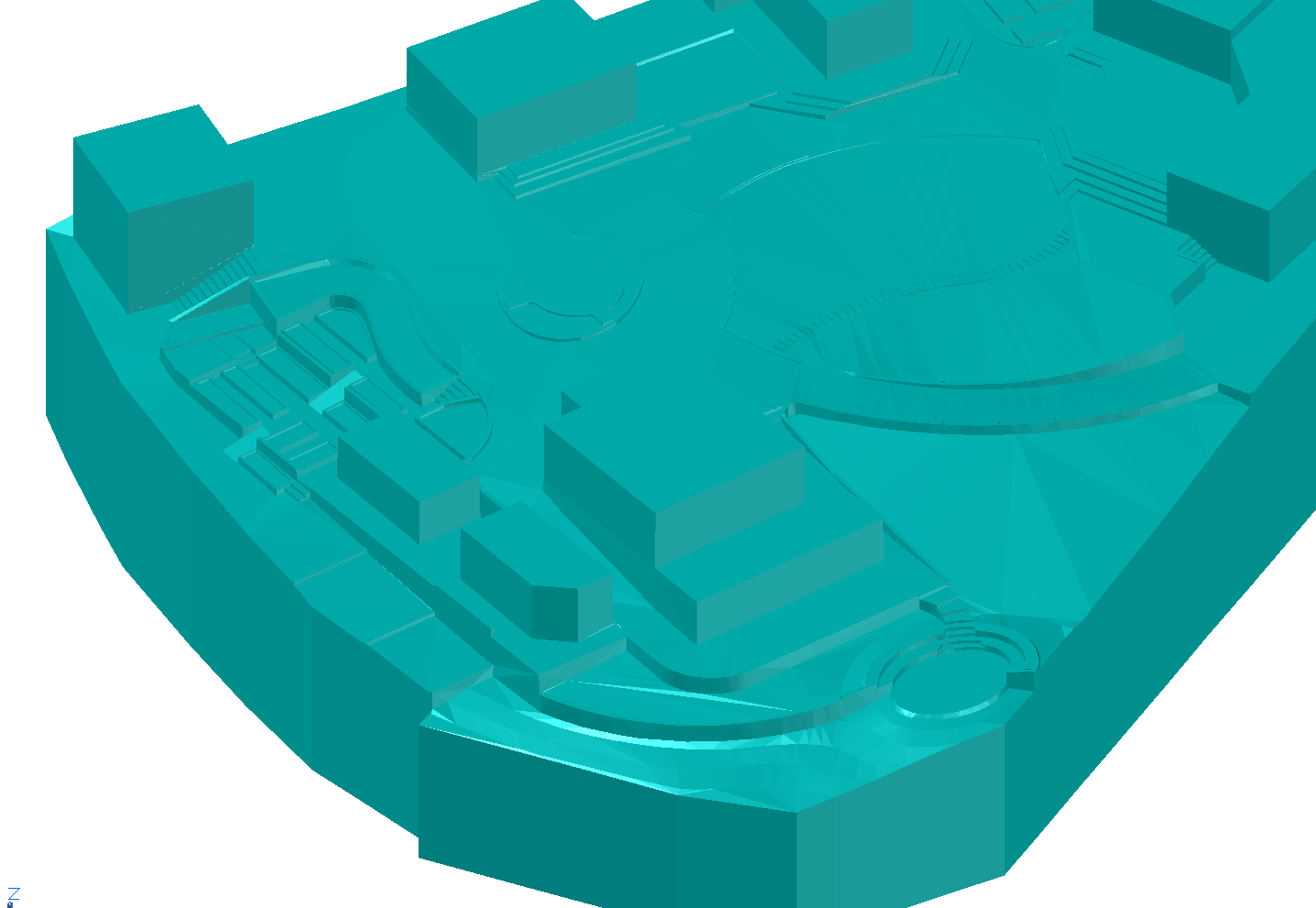

3D-модель участка — по готовому проекту вертикальной планировки создал детальную 3D-модель с рельефом, зданиями, дорожками, подпорными стенками и зелёными насаждениями.

Подготовка к 3D-печати — оптимизировал модель, разбил на части для печати, добавил поддержки.

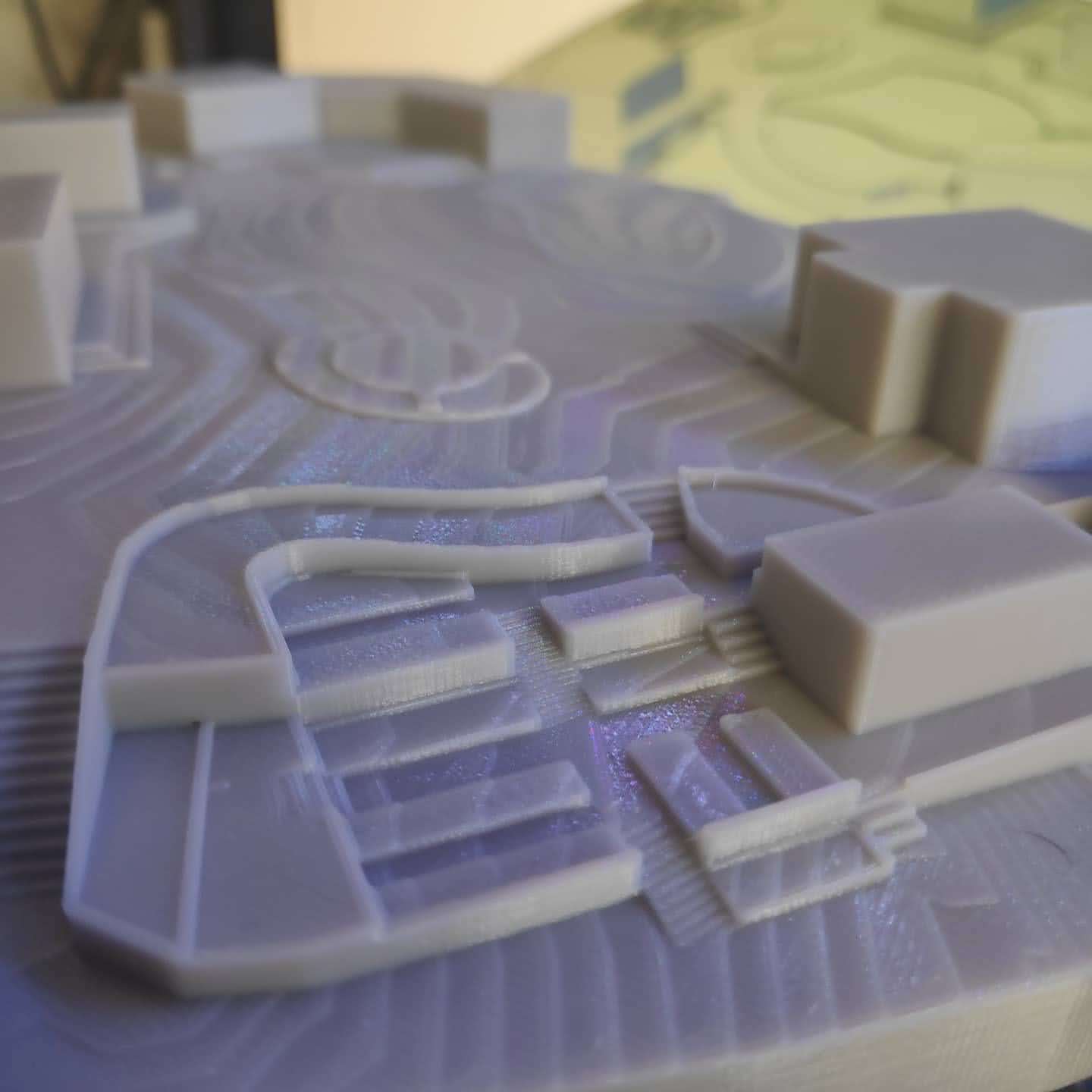

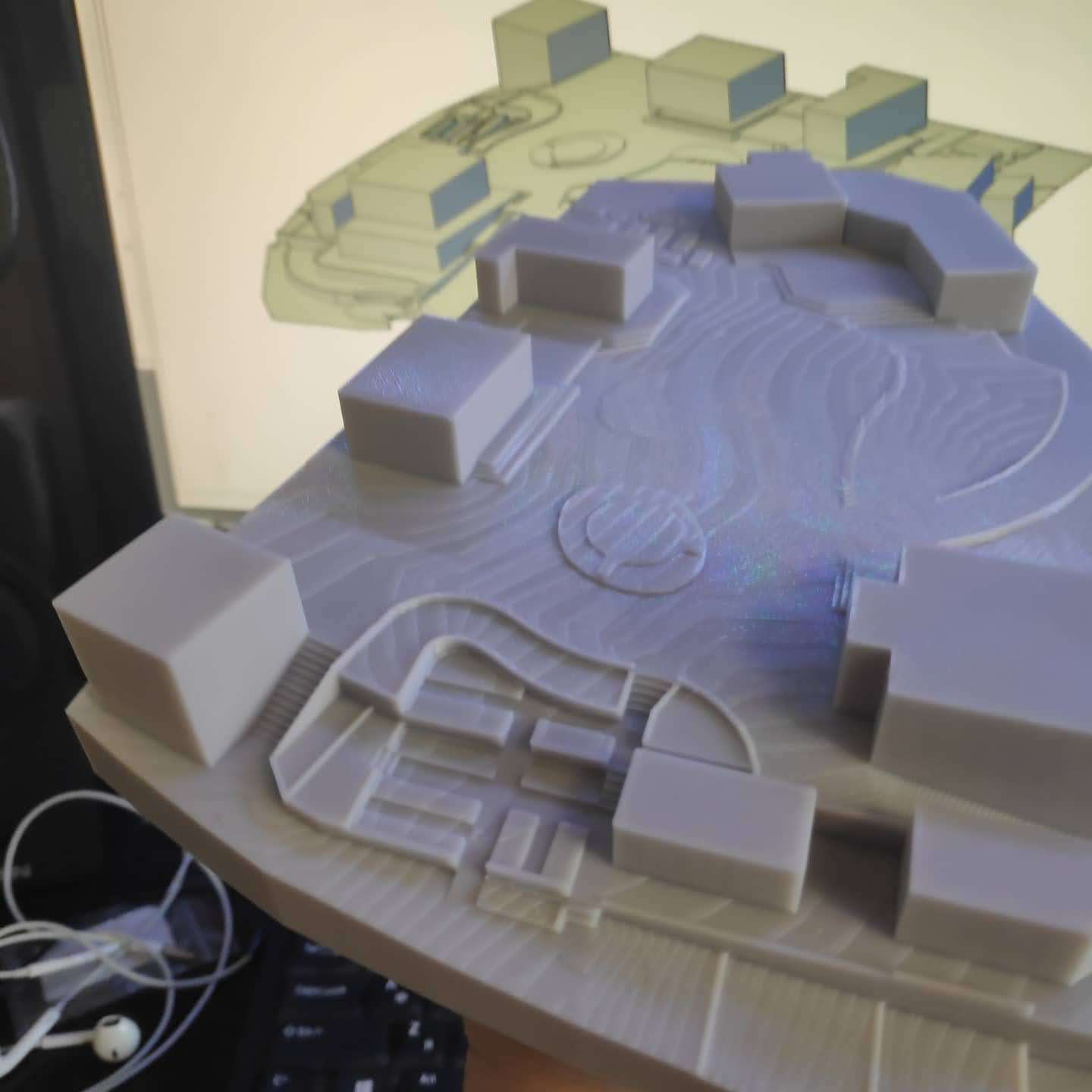

3D-печать макета — напечатал макет на 3D-принтере с высокой детализацией, собрал и провёл финишную обработку.

Результат

Готовый макет был передан клиенту и использован для презентации проекта конечному заказчику. Наглядность макета помогла визуально оценить рельеф, высотные решения и композицию, что ускорило процесс согласования проекта. Клиент получил не просто макет, а подтверждение того, что его дизайн-план инженерно проработан и готов к реализации.
