Восстановление BIM/IFC-модели жилого дома по PDF-чертежам

Описание

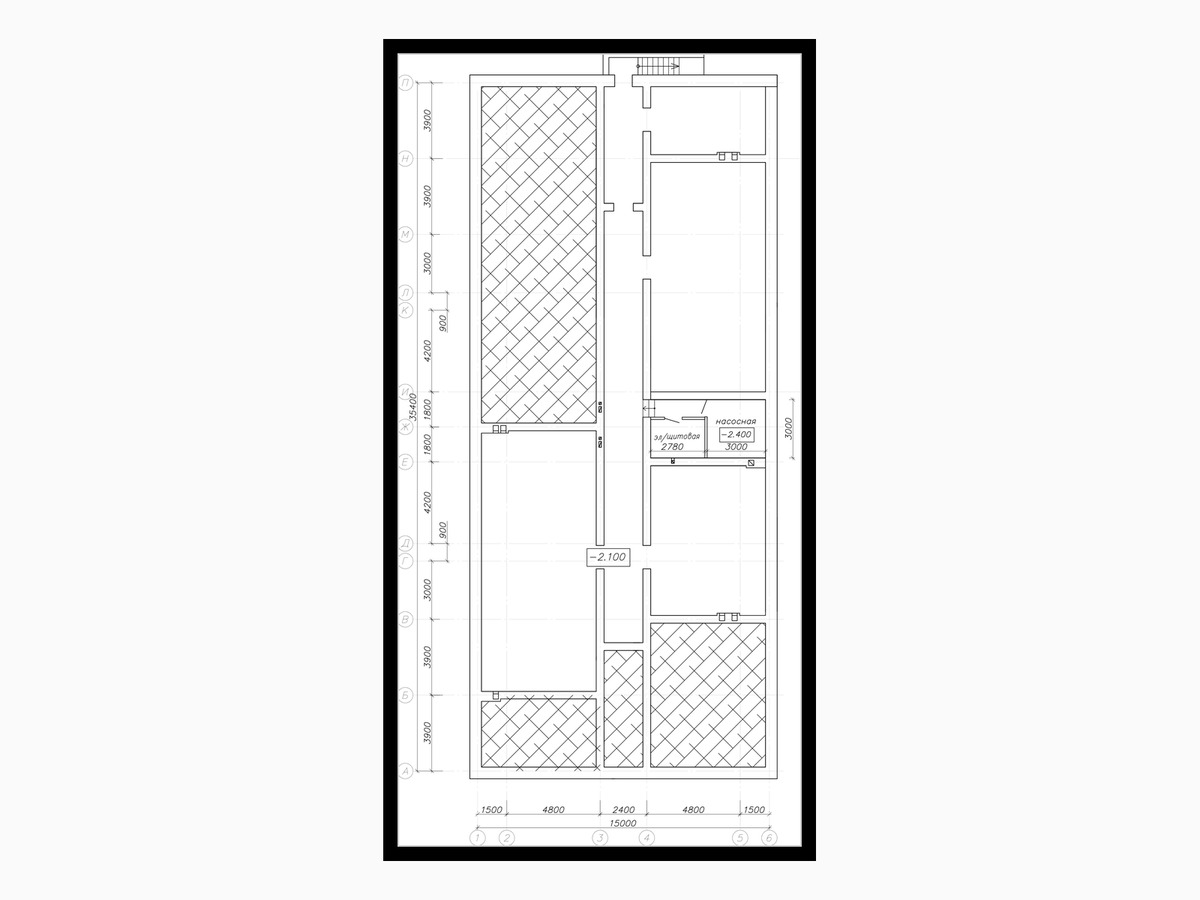

Исходником был комплект плоской проектной документации: планы этажей, фасады, высотные отметки, техническое подполье и кровля. Задача состояла не в повторном проектировании здания, а в восстановлении связной цифровой модели по уже принятым архитектурным решениям.

Решение

По чертежам были сопоставлены оси, уровни, габариты, проёмы и повторяющиеся элементы. Затем построена структурированная BIM/IFC-модель: техническое подполье, первый этаж, типовые этажи, кровля и чердачная зона.

Элементы распределены по уровням и категориям. В модели представлены стены, перекрытия, окна, двери, фасадные элементы, лестнично-входная зона и часть компонентов, присутствующих в исходных материалах.

Отдельное внимание уделено согласованию модели с планами и фасадами. Неоднозначные участки восстанавливались по совокупности доступных листов, а не по одному изображению. Там, где исходных данных было недостаточно, применялись контролируемые допущения, не изменяющие общую планировочную и объёмную структуру здания.

Результат

Результат — IFC-модель, пригодная для просмотра, проверки, дальнейшей детализации, подготовки презентационных материалов и последующего экспорта геометрии для других задач.

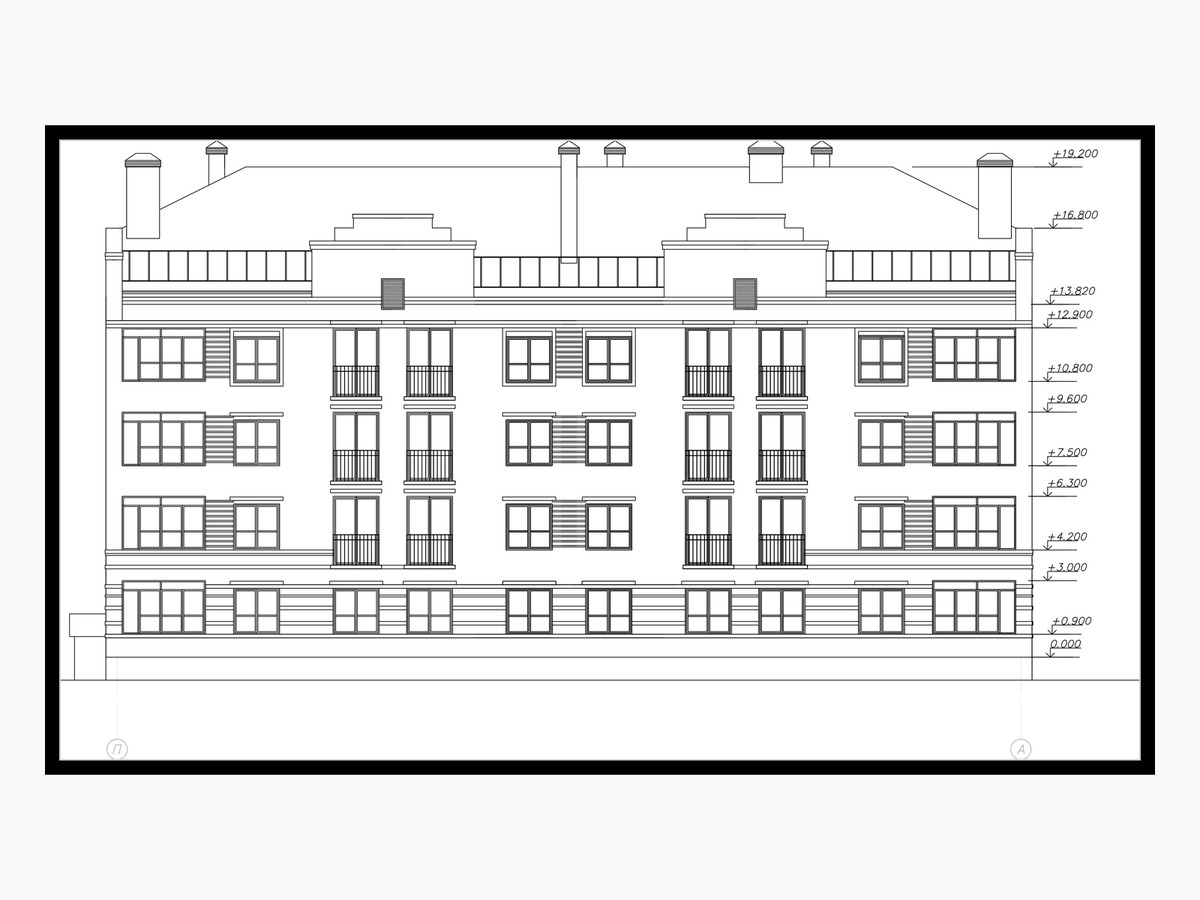

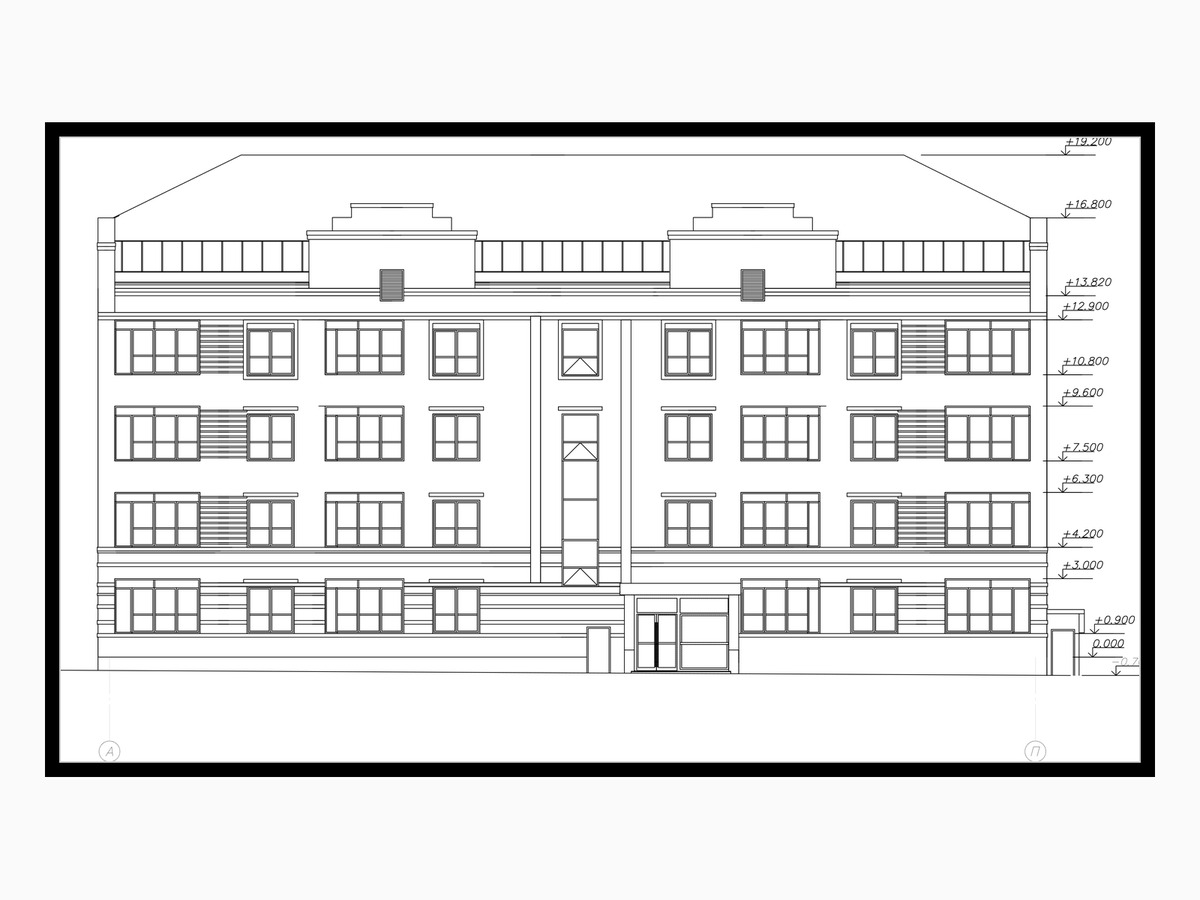

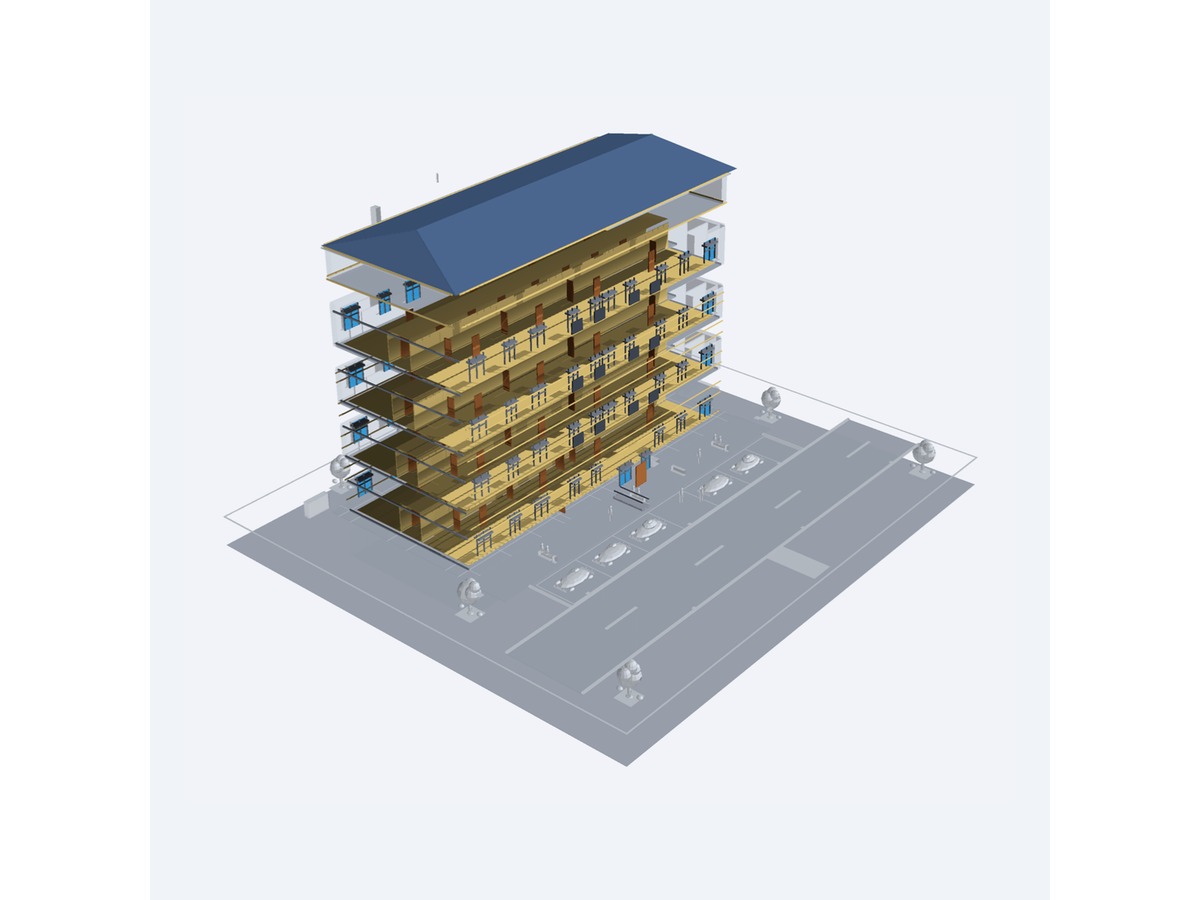

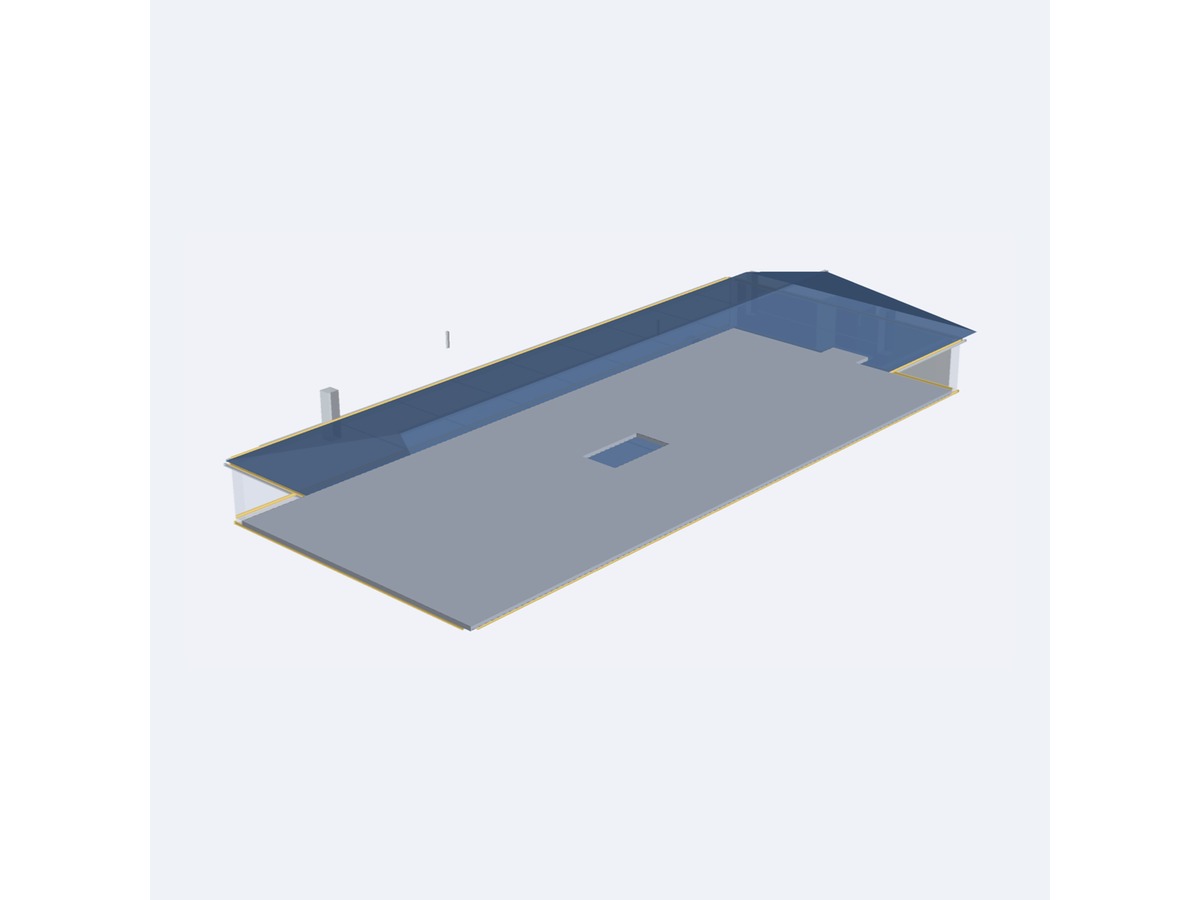

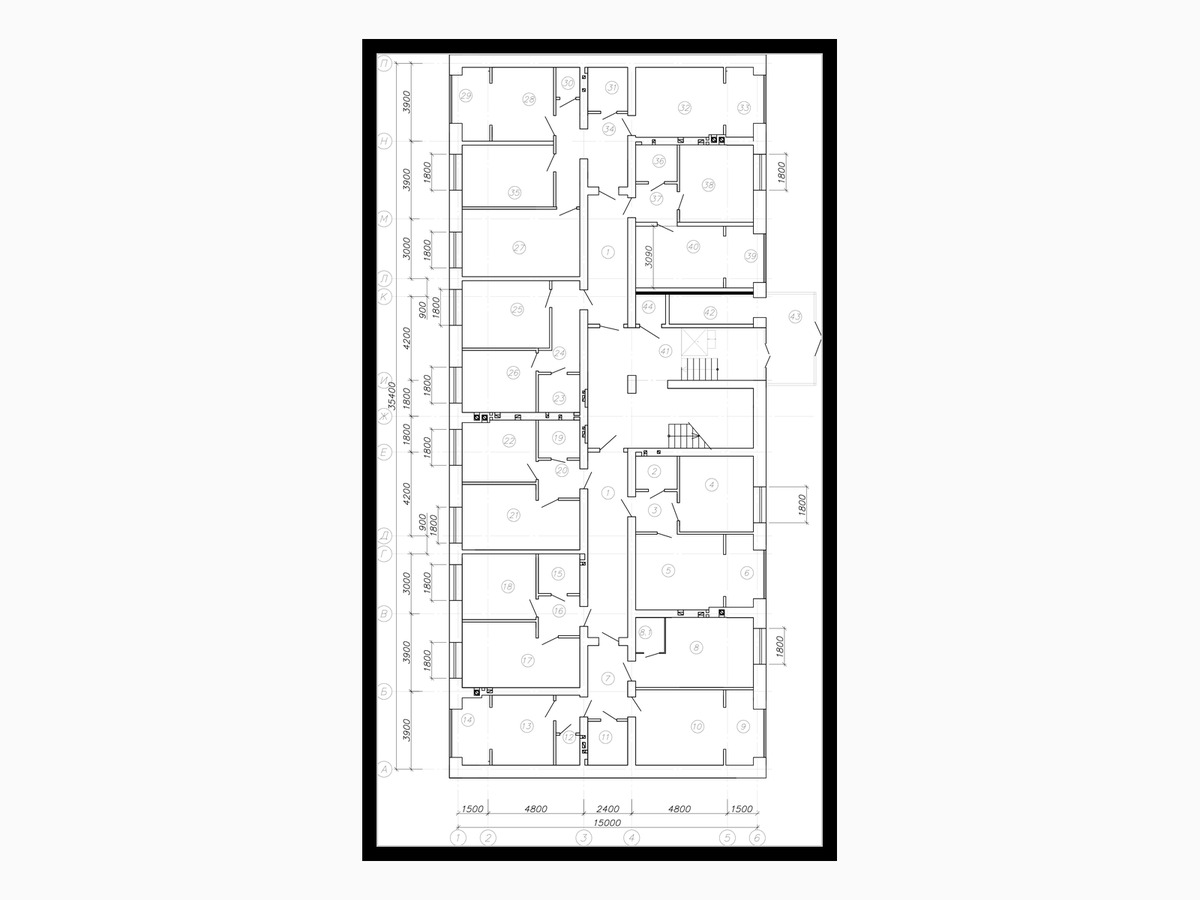

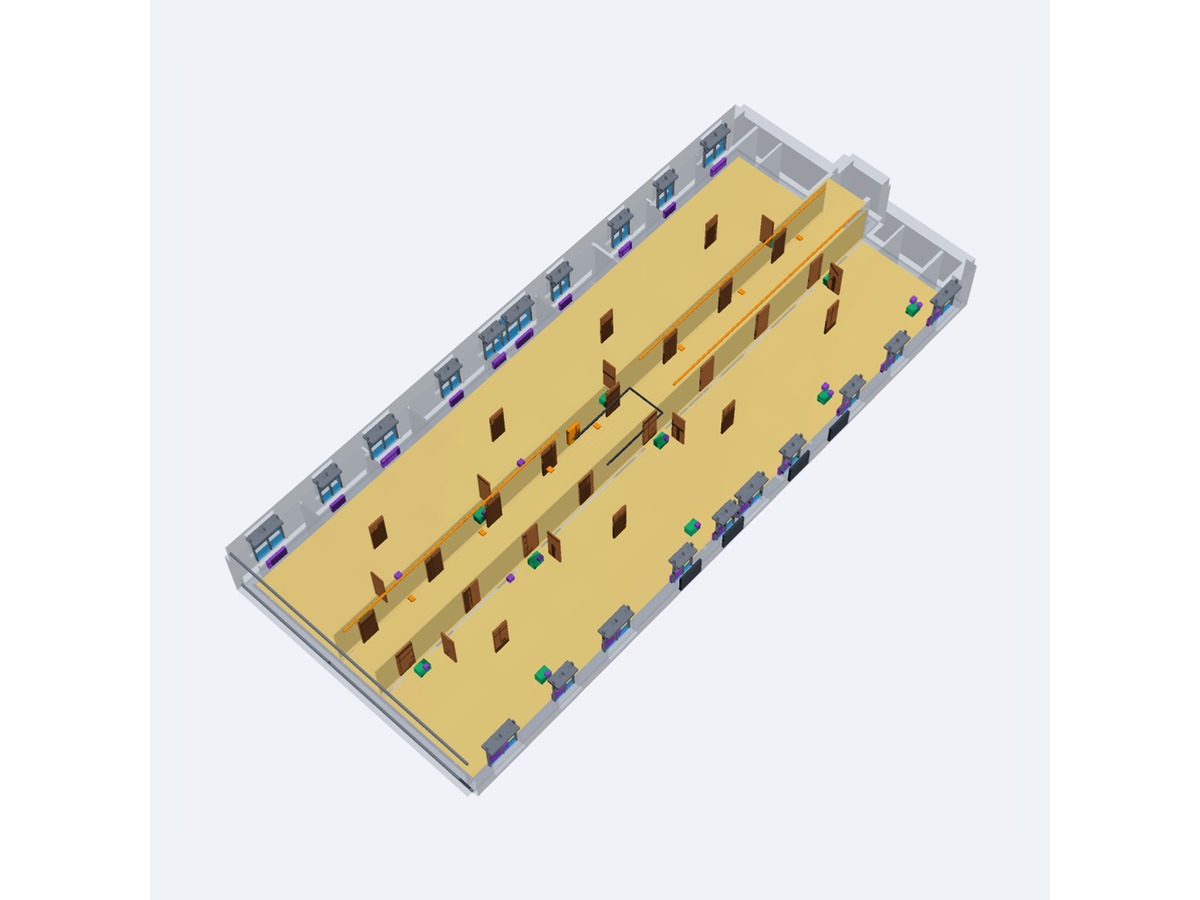

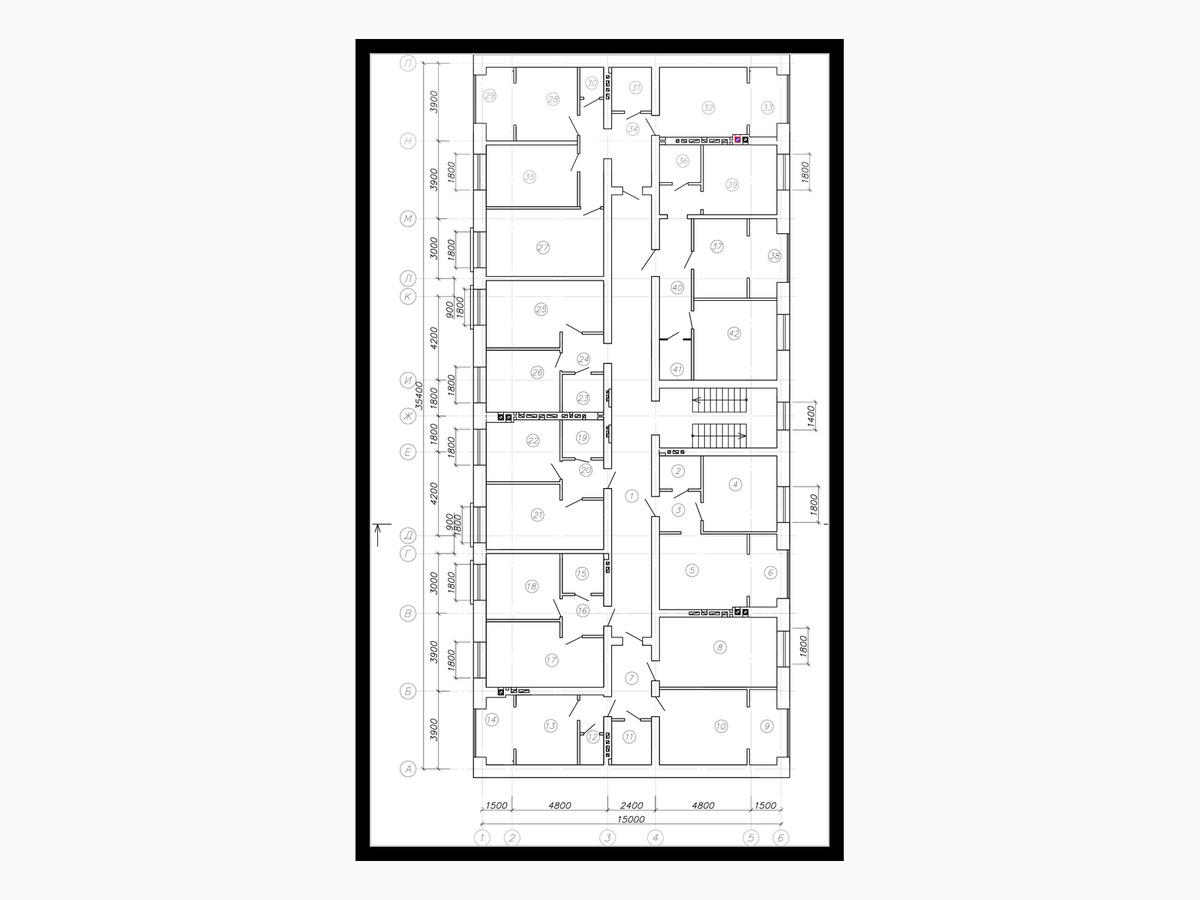

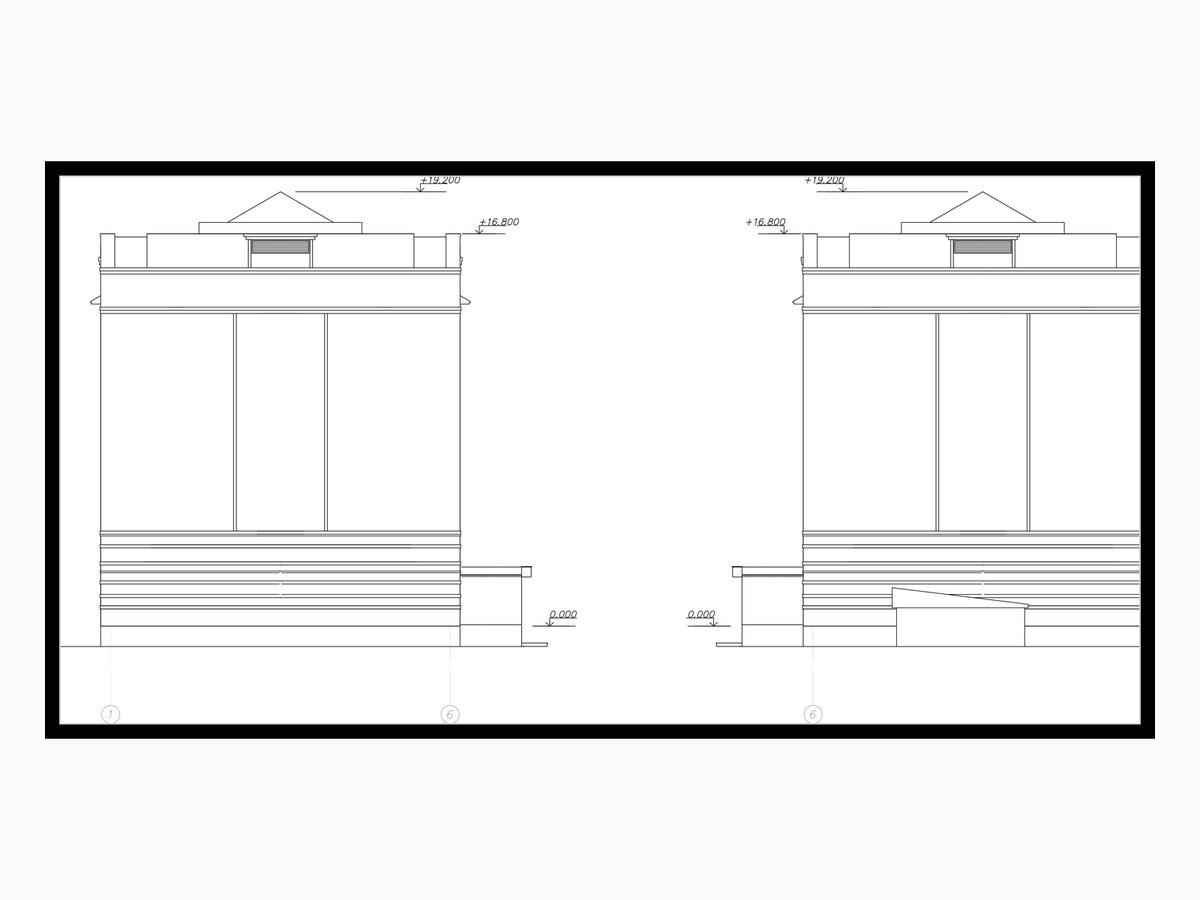

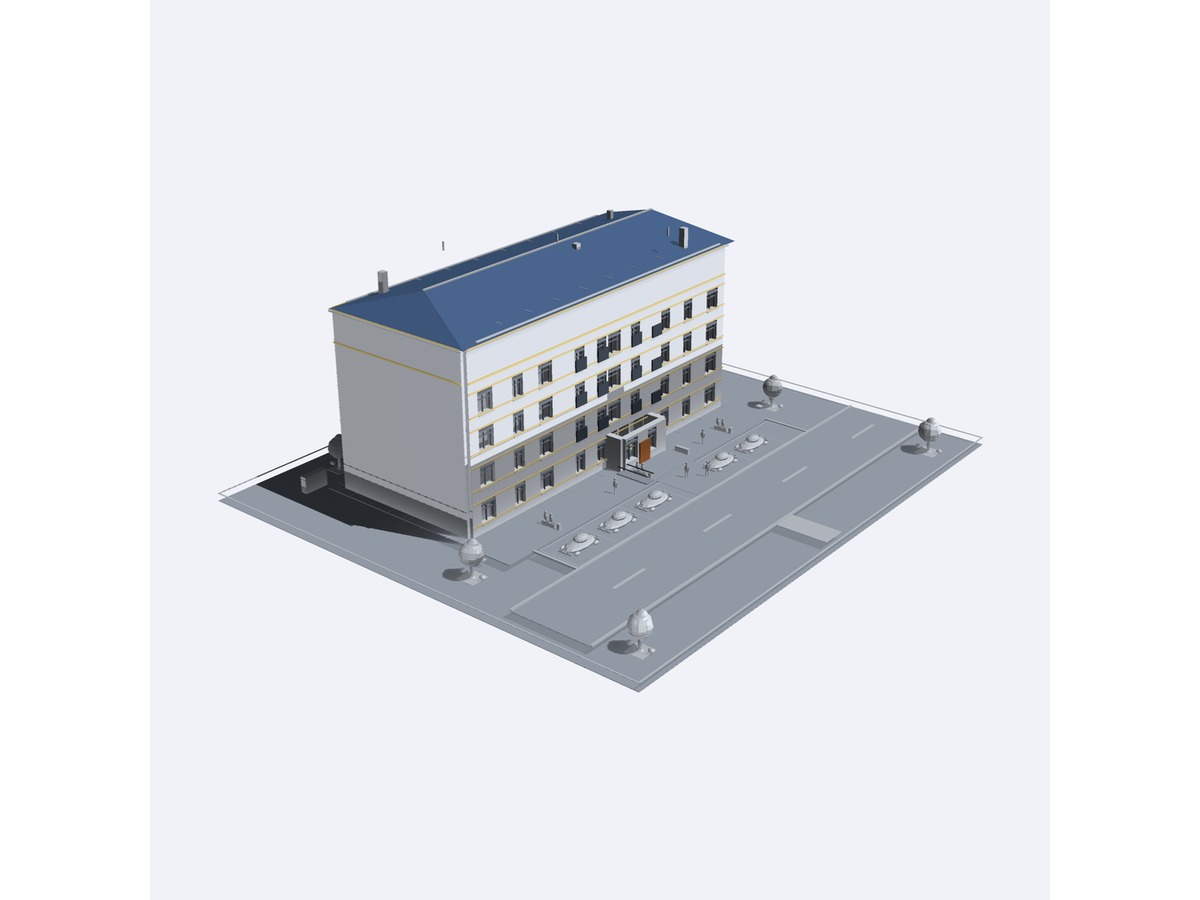

Для демонстрации подготовлены общий вид здания, разнесение модели по уровням, отдельно выделенный третий этаж, отдельная кровля, планы и фасады.

Исходные архитектурные решения принадлежали предоставленной проектной документации. В рамках этой работы выполнены восстановление, структурирование и перевод объекта в цифровую BIM/IFC-модель. Названия объекта, организации, фамилии, подписи и штампы на демонстрационных материалах удалены.
