Описание

В портфолио представлены некоторые примеры чертежей.

Полный комплект чертежей дизайн-проекта включает:

1. Обмерный план помещения.
2. План перепланировки с указанием сносимых и возводимых перегородок.
3. План расстановки мебели и сантехнического оборудования.

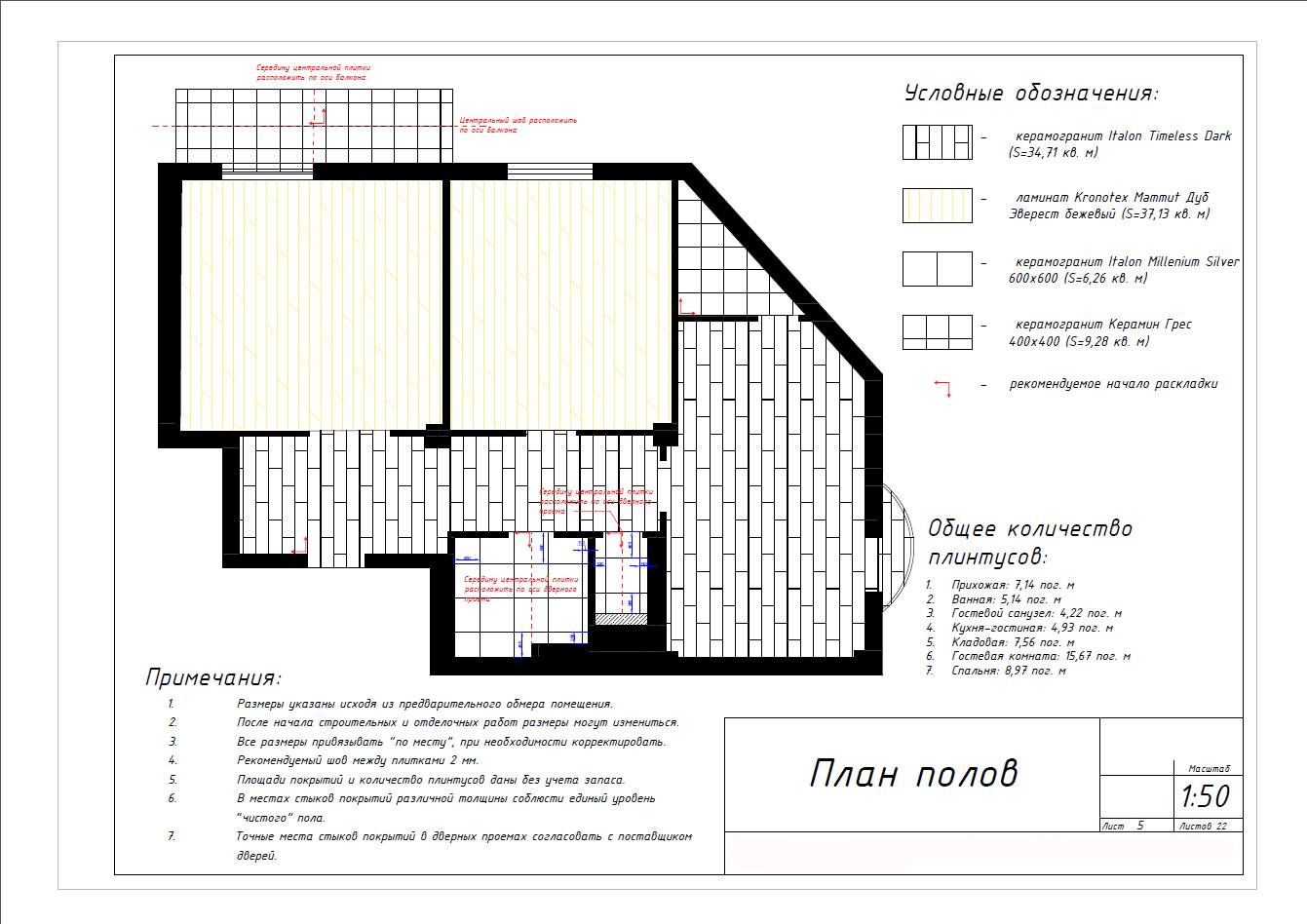

4. План покрытий пола с раскладкой плитки или другого напольного покрытия.

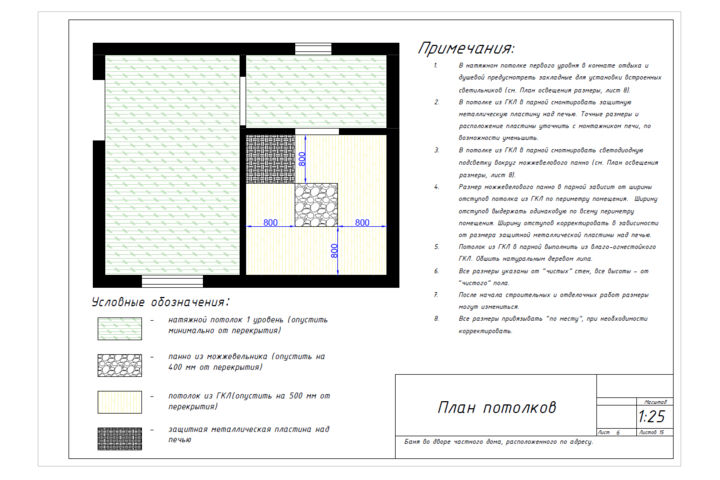

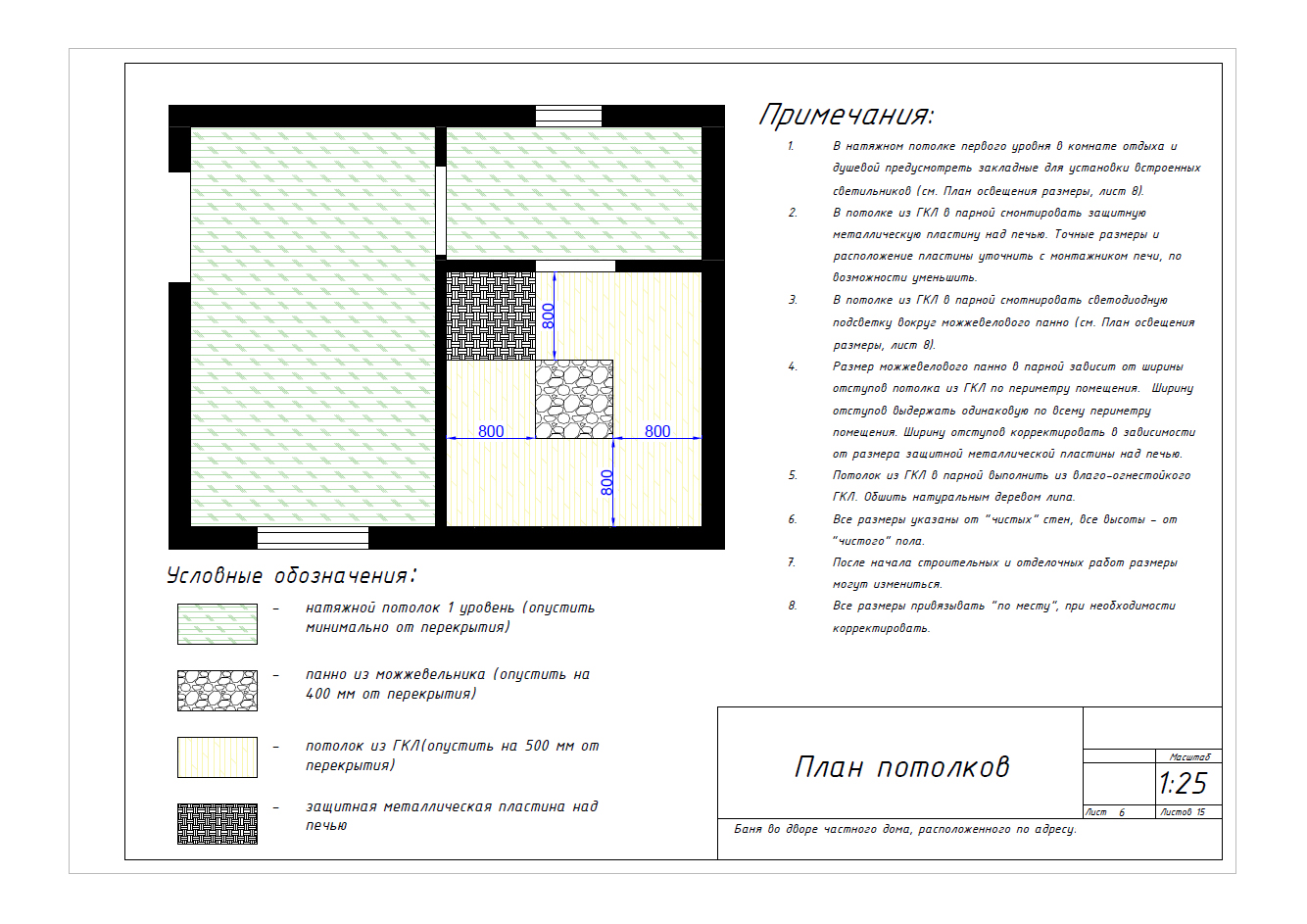

5. План геометрии потолков. При необходимости - сечения г/к потолков.
6. План помещения с указанием расположения электроприборов (розеток, выключателей).
7. План размещения осветительных приборов.
8. План привязки осветительных приборов к выключателям.

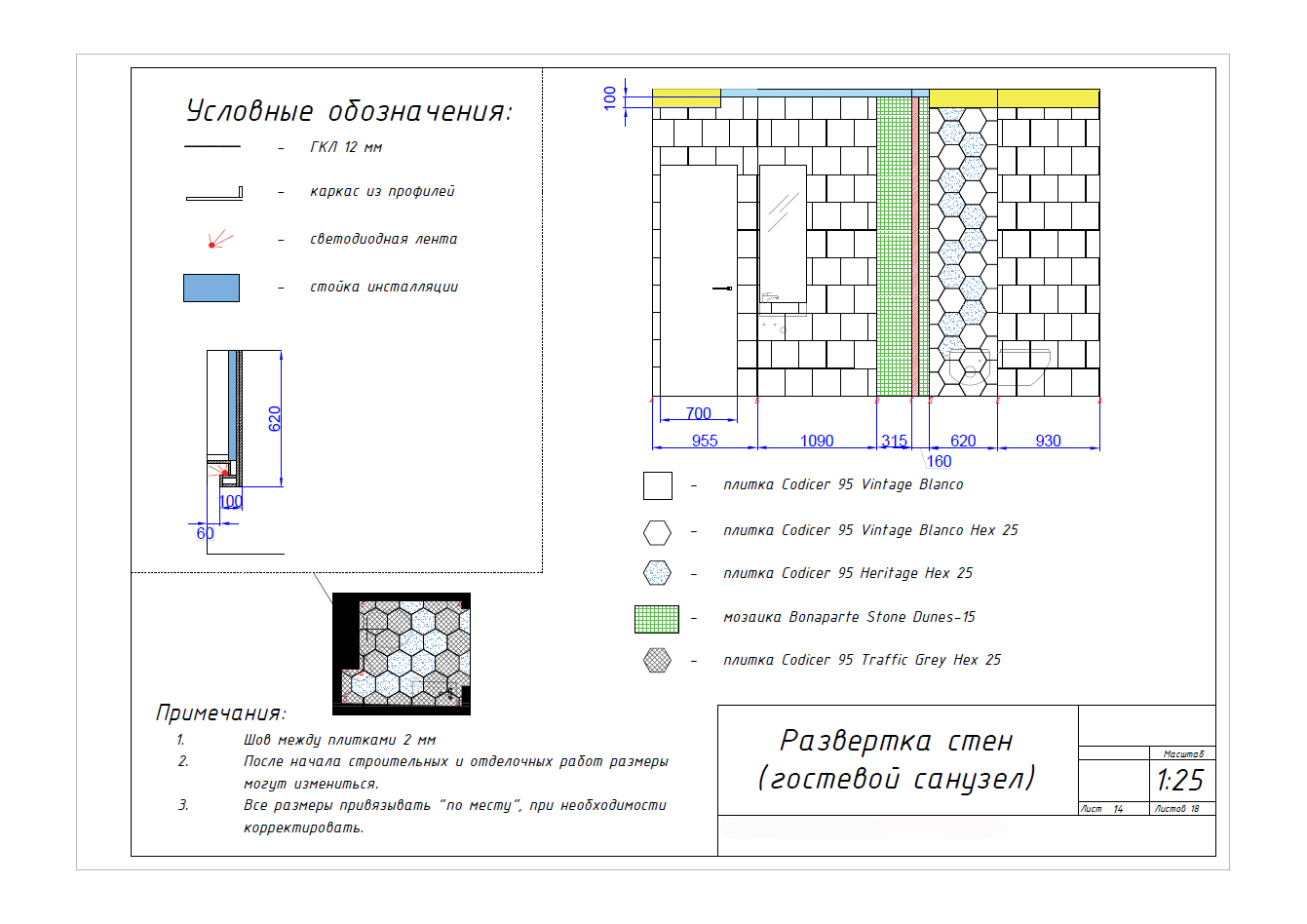

9. Развертки стен санузлов с указанием раскладки плитки. При необходимости - развертки стен в других помещениях.

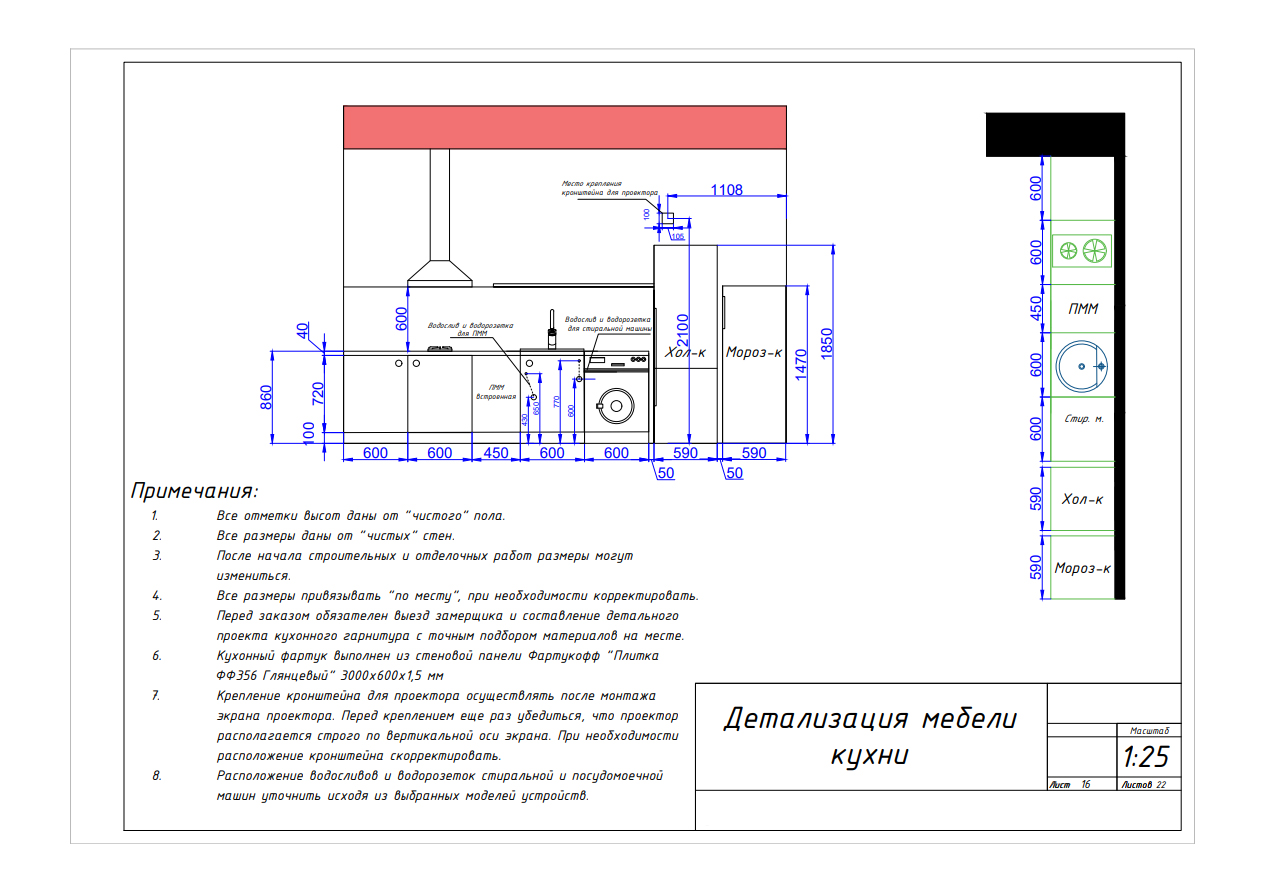

10. Детализация кухонного гарнитура с указанием расположения выключателей и розеток, раскладки плитки на фартуке.
11. Детализация заказных позиций мебели, заказных позиций стеклянных и зеркальных изделий, прочих элементов интерьера, изготавливаемых на заказ.
11. Ведомость необходимой мебели, сантехнического оборудования и отделочных материалов в соответствии с разработанными визуализацией и чертежной документацией.

Презентация проекта
