Эскизный проект "Двухэтажная баня"

Описание

Локация: г. Усолье-Сибирское, ул. Мира

В рамках проекта выполнены следующие разделы:

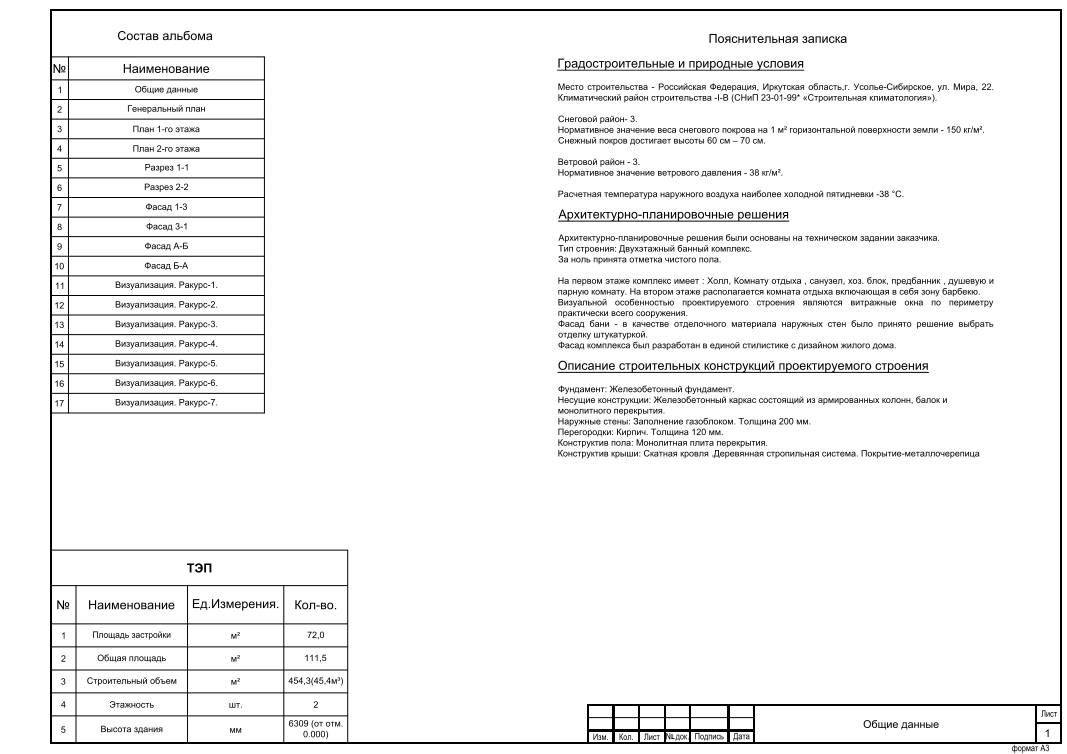

1) Общие данные - состав альбома, пояснительная записка, климатические и градостроительные условия.
2) Генеральный план - ситуационный план размещения объекта на участке.

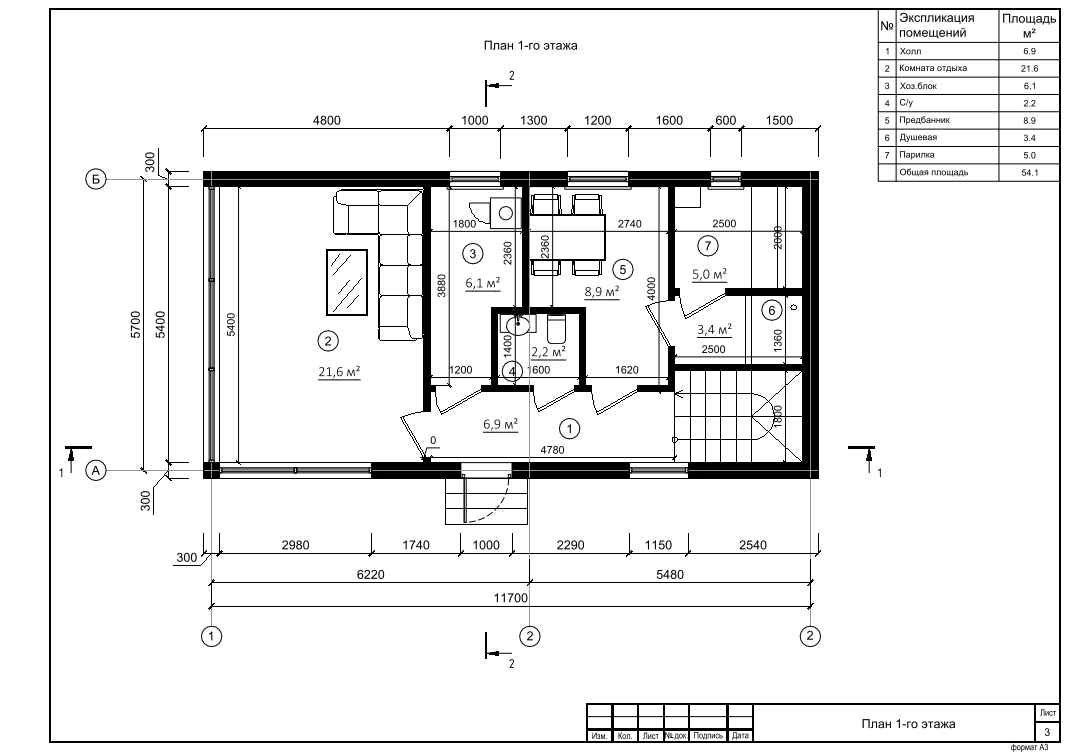

3) План 1-го этажа - холл, комната отдыха (21,6 кв. м), хозблок, санузел, предбанник, душевая, парилка (5,0 кв. м). Общая площадь первого этажа - 54,1 кв. м.

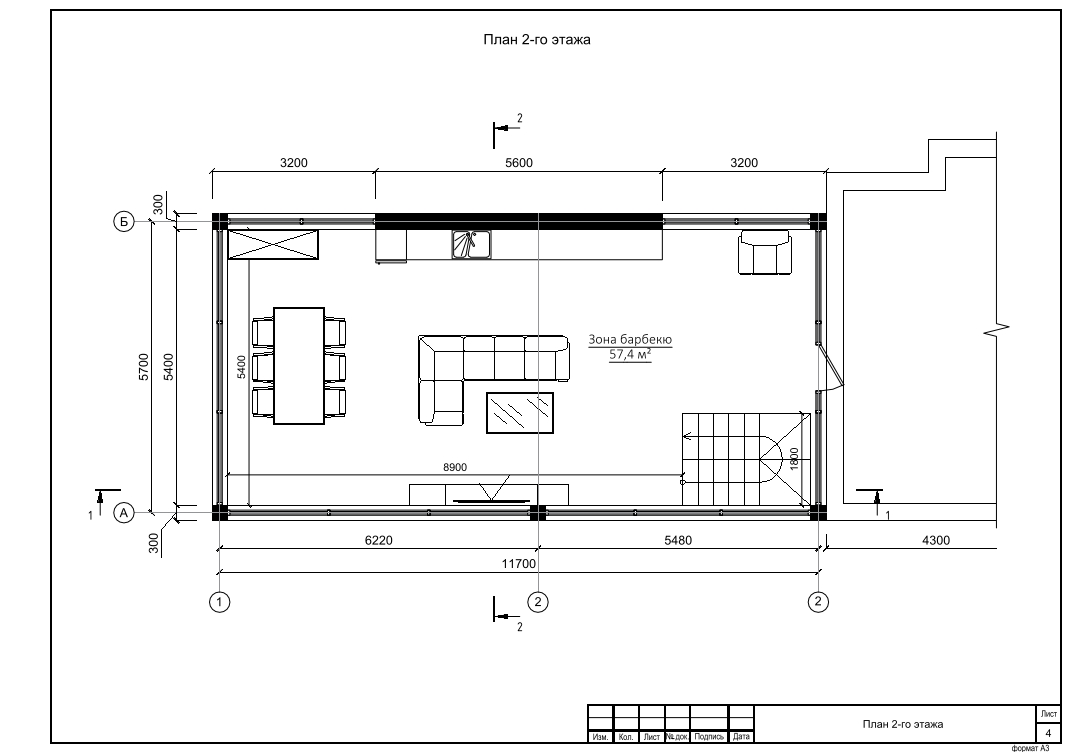

4) План 2-го этажа — комната отдыха с зоной барбекю.

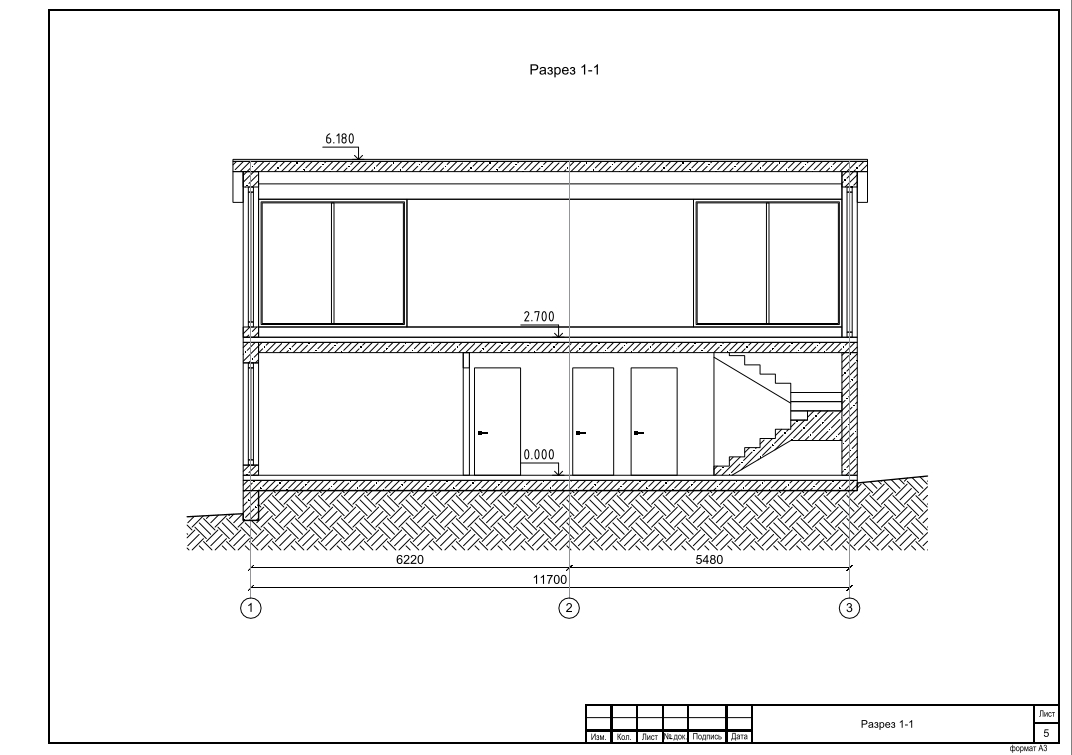

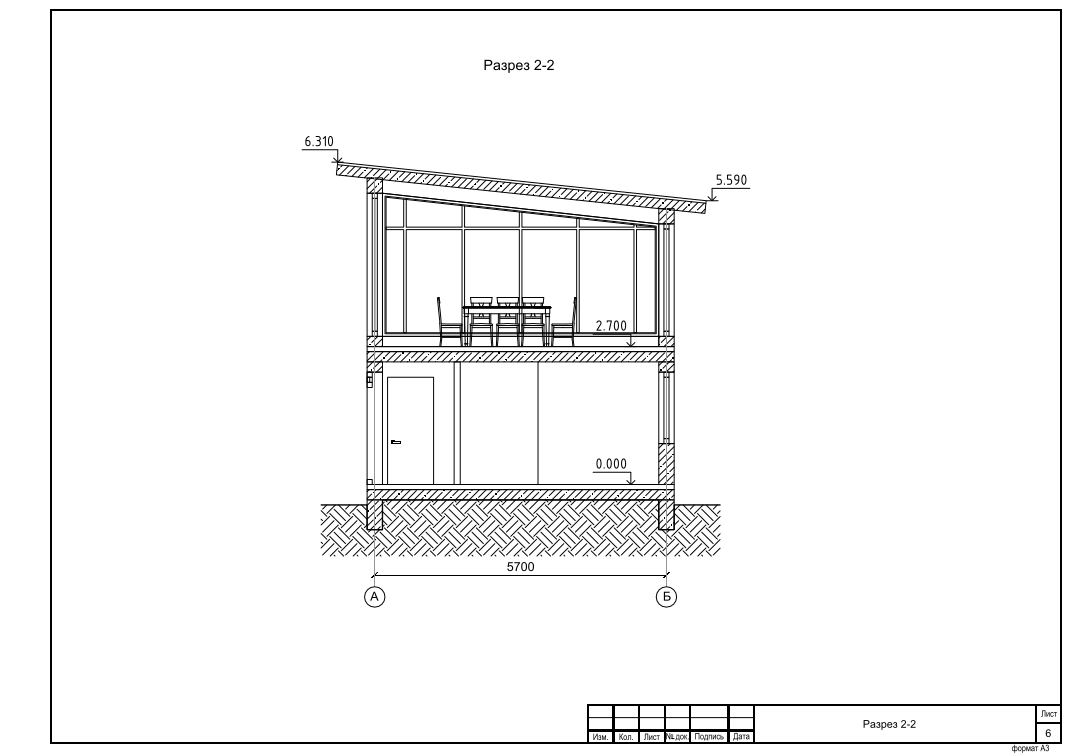

5) Разрезы 1-1 и 2-2 - вертикальные сечения здания с отметками уровней (0.000; 2.700; 6.310).

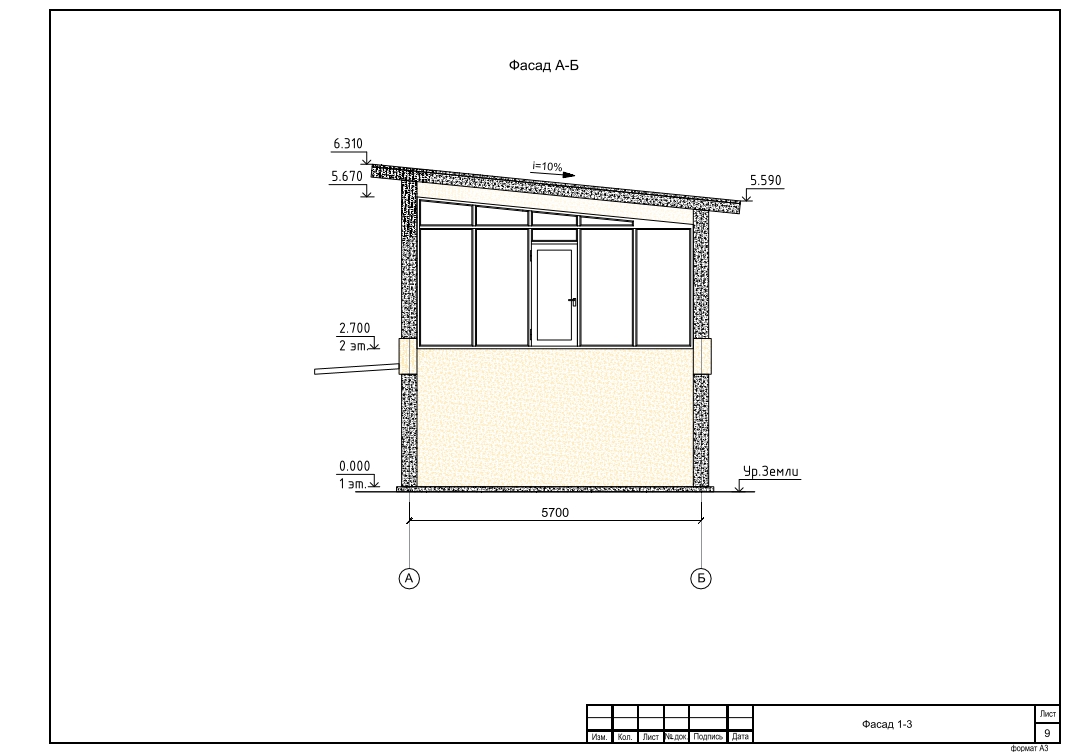

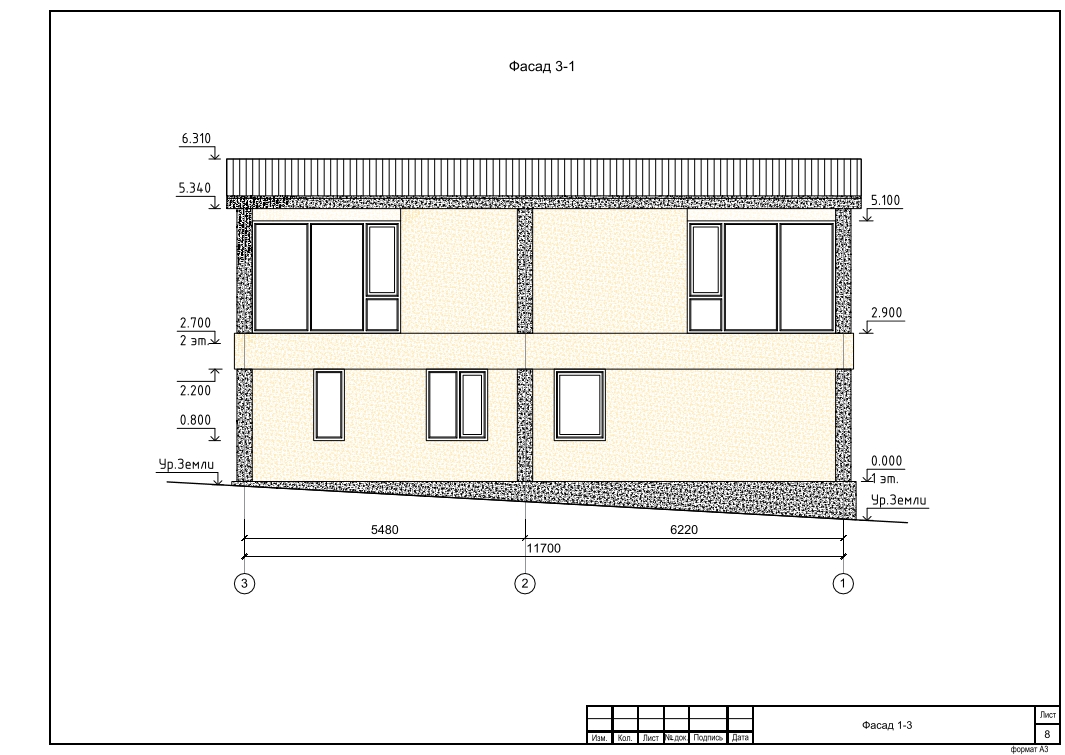

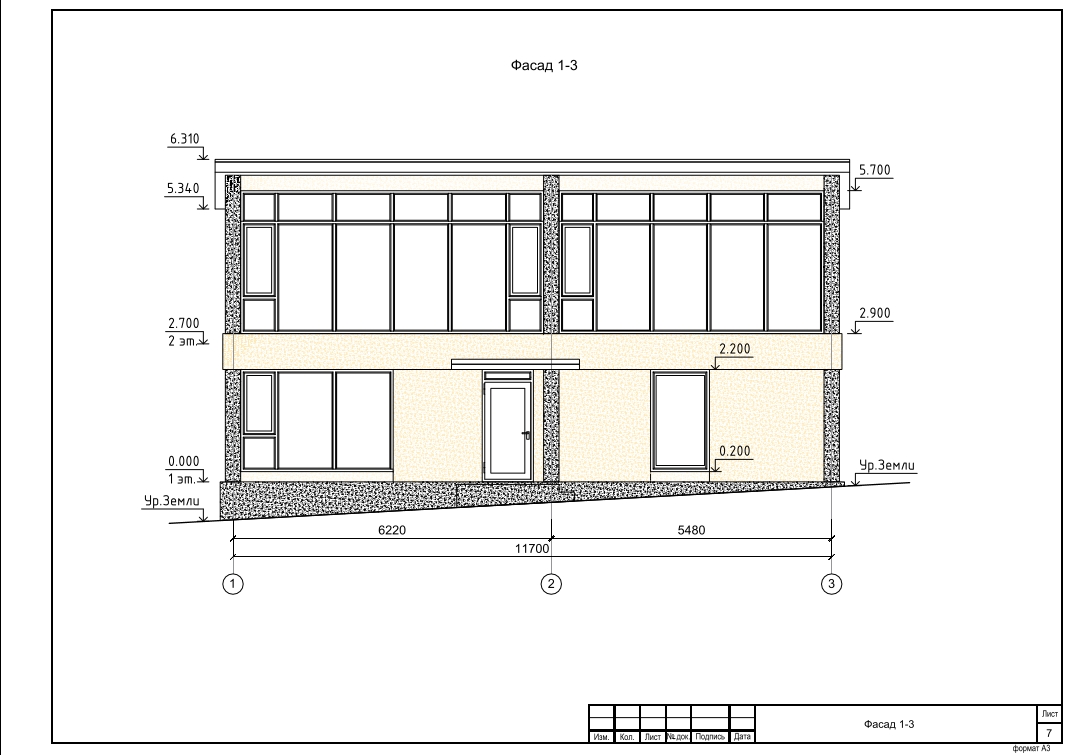

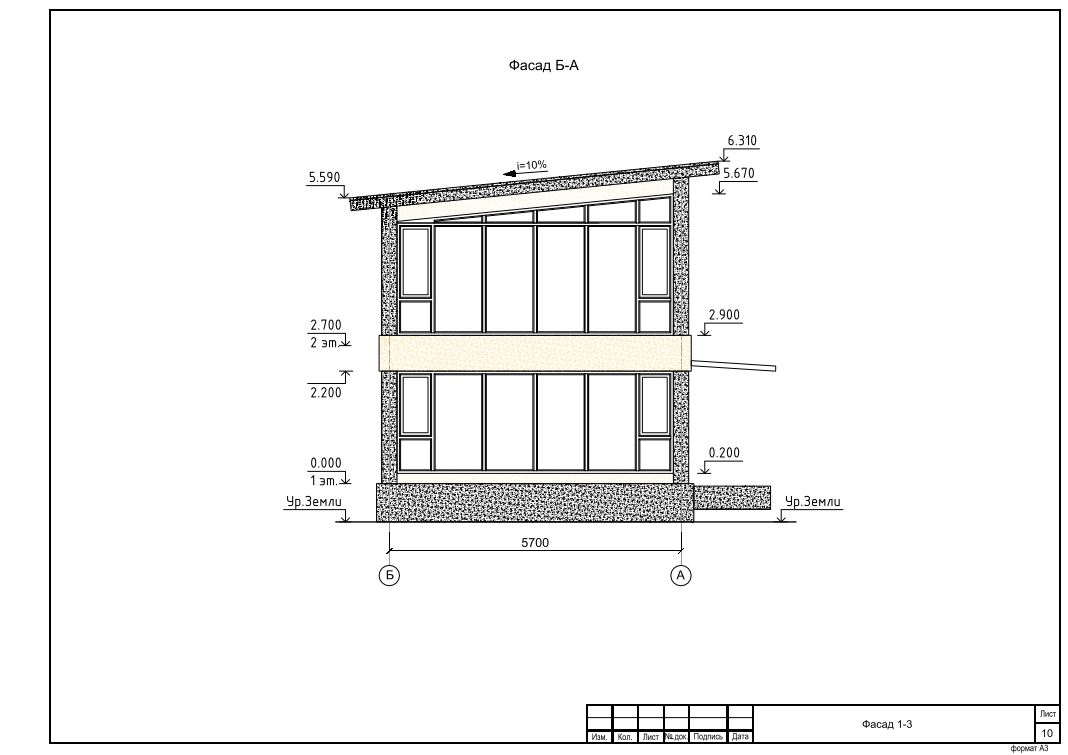

6) Фасады 1-3, 3-1, А-Б, Б-А - все четыре фасада с отметками земли, этажей, конька и уклонами кровли.
7) Визуализации (7 ракурсов) - фотореалистичные изображения экстерьера с разных точек обзора.

Решение

Описание проектных решений:

1) Тип строения - двухэтажный банный комплекс.
2) Конструктивная схема - железобетонный каркас (армированные колонны, балки, монолитное перекрытие).
3) Наружные стены - заполнение газоблоком толщиной 200 мм с отделкой штукатуркой.
4) Перегородки - кирпичные, толщиной 120 мм.
5) Фундамент - железобетонный.
6) Кровля - скатная, деревянная стропильная система, покрытие — металлочерепица.
7) Архитектурная особенность - витражное остекление по периметру здания.
8) Стилистика - фасад решён в единой стилистике с дизайном жилого дома.

Результат

Технико-экономические показатели:

1) Площадь застройки - 72,0 кв. м
2) Общая площадь - 111,5 кв. м
3) Строительный объём - 454,3 куб. м
4) Этажность - 2
5) Высота здания - 6309 мм (от отм. 0.000)
