За основу был взят проект от "GoodWood" ТК-3 на 189 кв.м.: https://www.gwd.ru/projects/populyarnye-proekty/proekt-tk-3/?ysclid=mn7lo4lcad957415641
В рамках проекта выполнены следующие разделы рабочей документации (конструктивные решения):

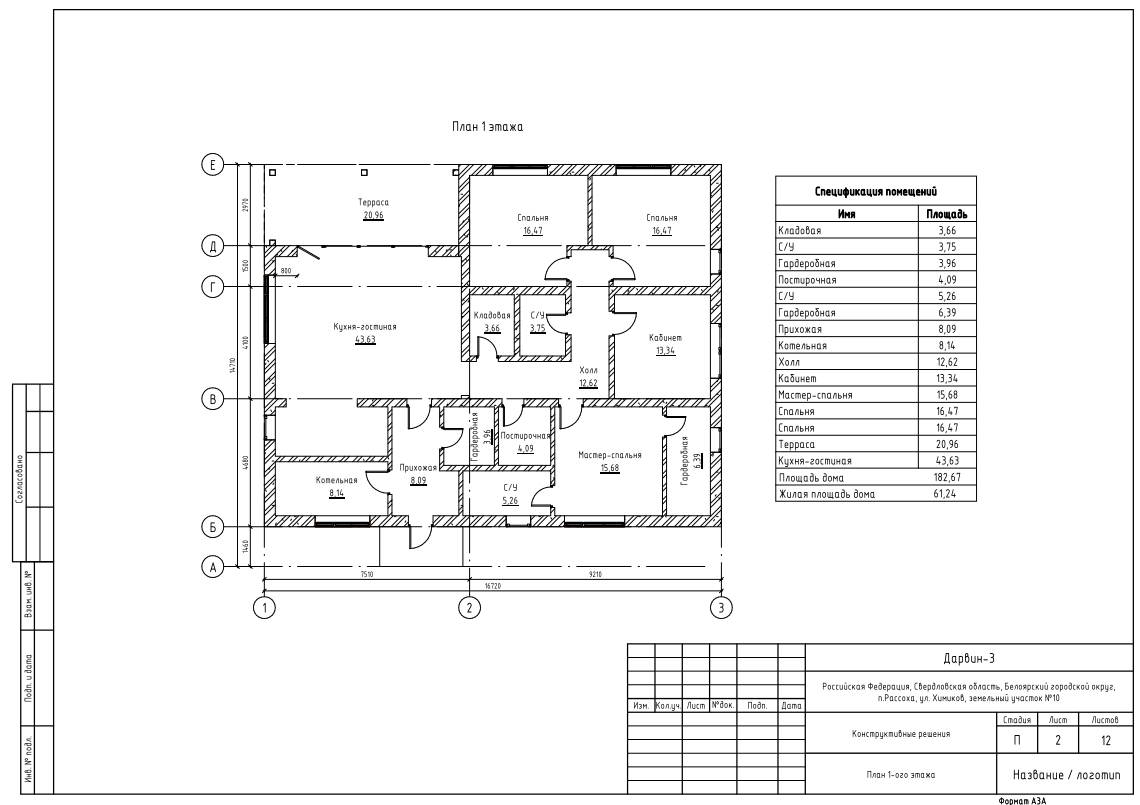

1) План 1-го этажа с экспликацией помещений. Общая площадь дома - 182,67 кв. м. В состав включены: кухня-гостиная мастер-спальня, две спальни, кабинет, две гардеробные, два санузла, постирочная, котельная, прихожая, холл, кладовая и терраса.

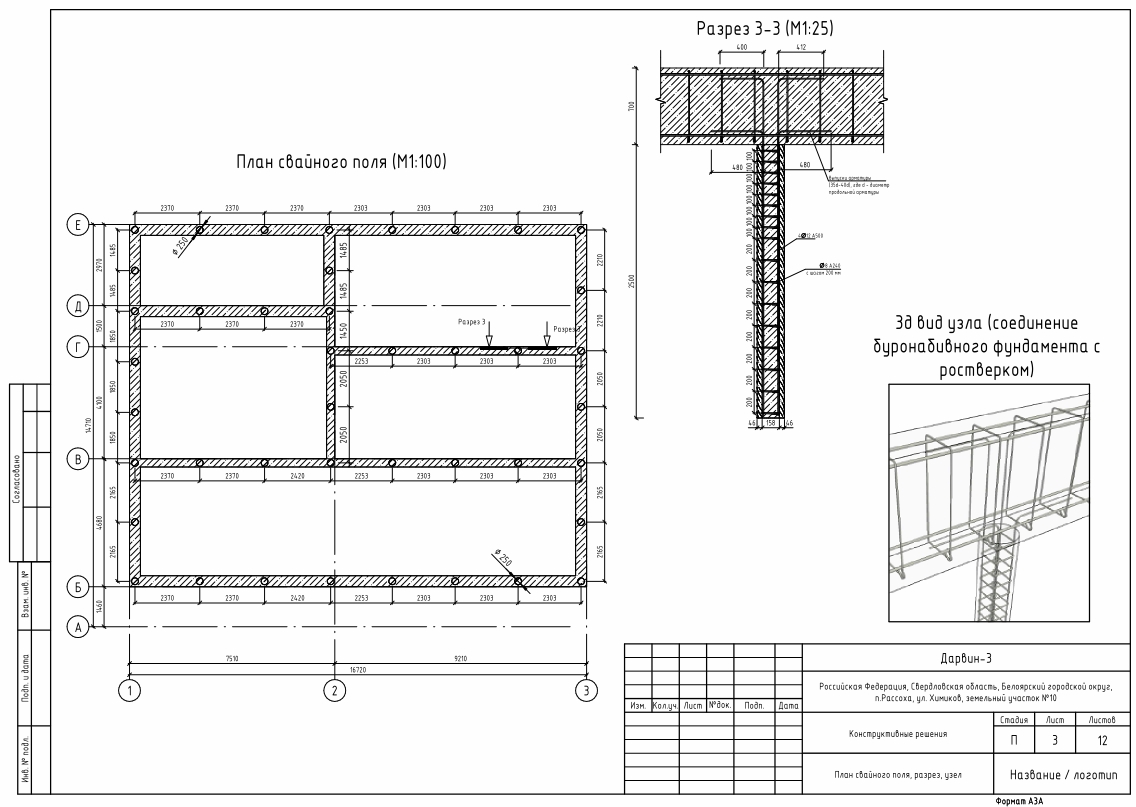

2) План свайного поля (М 1:100) с буронабивными сваями 250 мм, разрез 3-3 (М 1:25) и 3D-узел соединения буронабивного фундамента с ростверком — с указанием выпусков арматуры (35d–40d) и спецификацией арматурных стержней (4 12 А500, 8 А240 с шагом 200 мм).

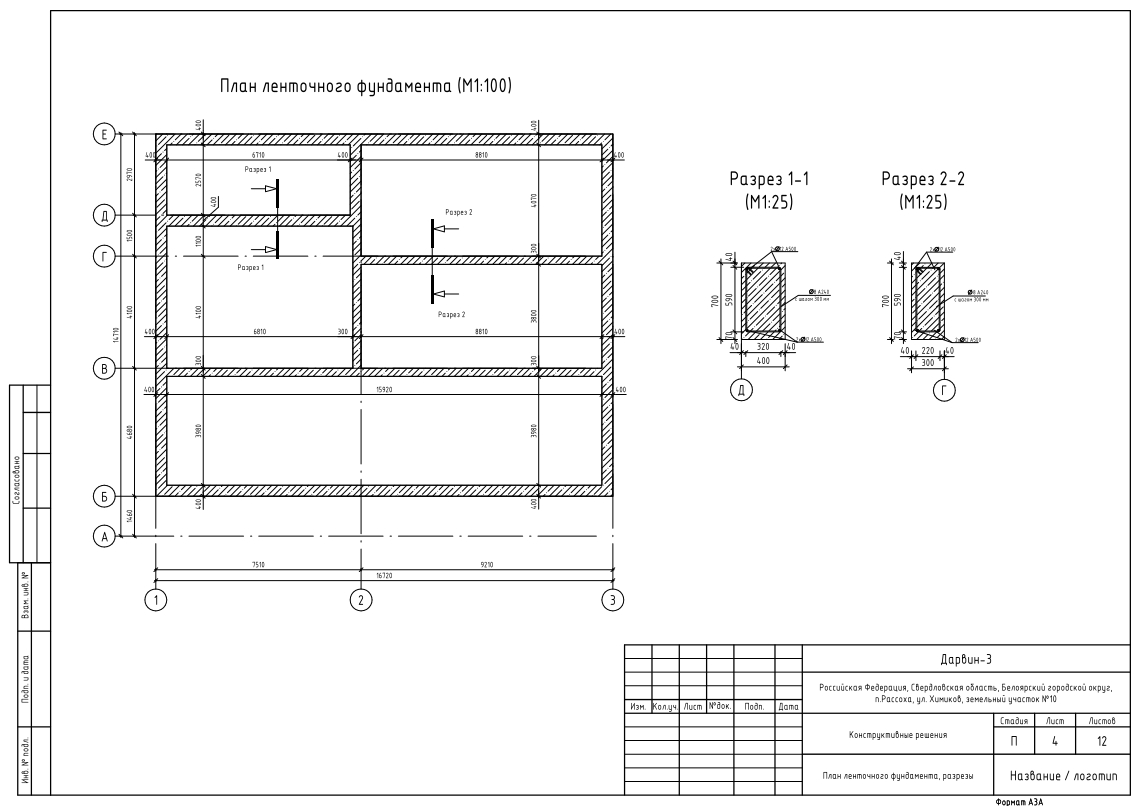

3) План ленточного фундамента (М 1:100) с разрезами 1-1 и 2-2 (М 1:25), армированием (2 12 А500, 8 А240 с шагом 300 мм).

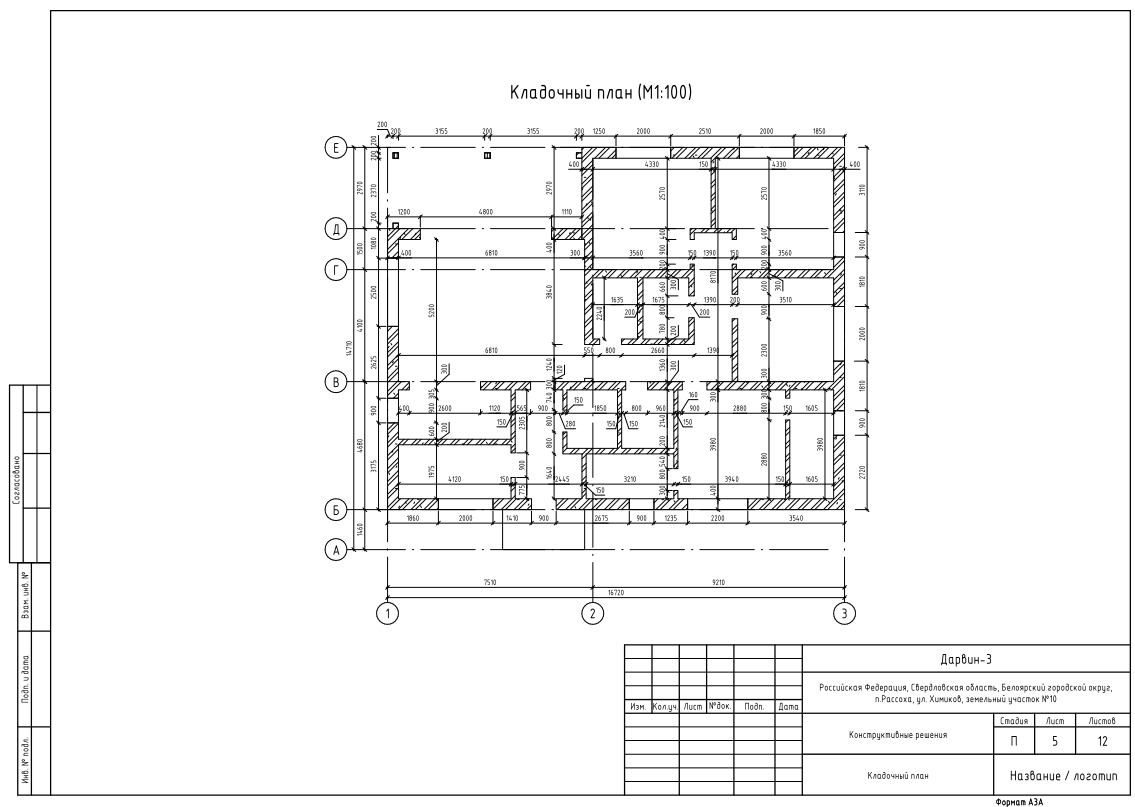

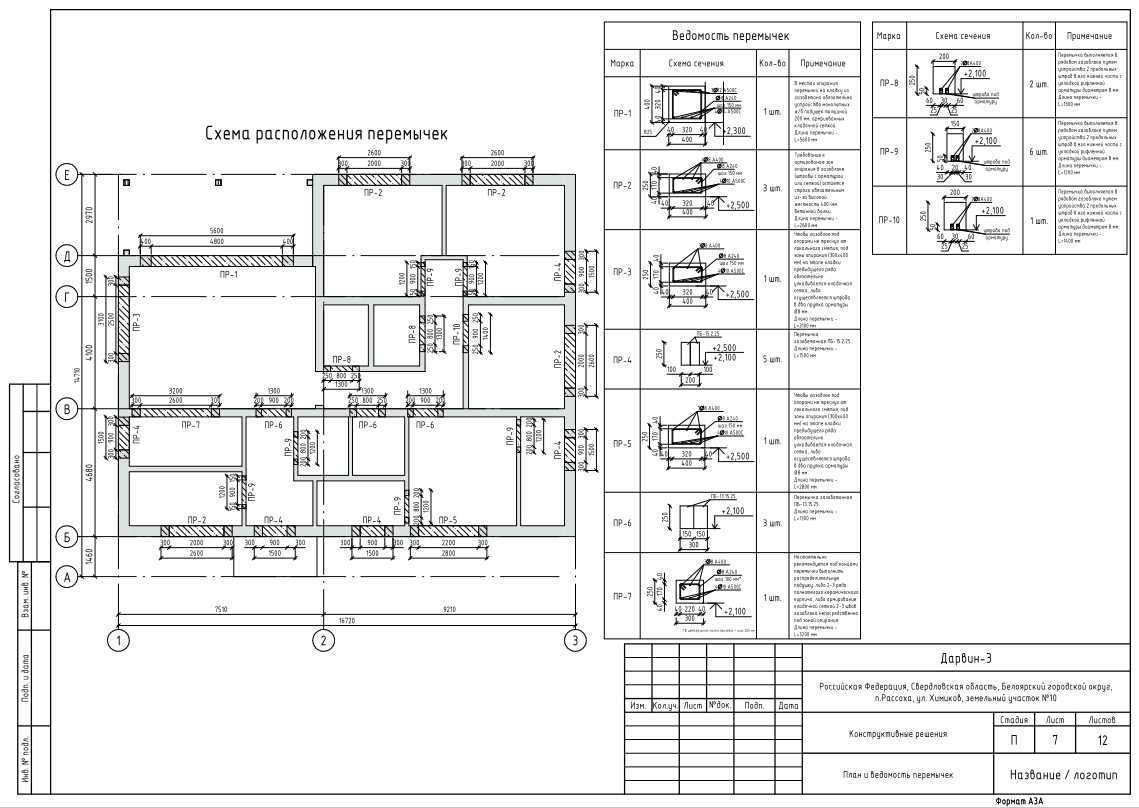

4) Кладочный план (М 1:100) с детальной разбивкой стен, простенков и вертикальных привязок.

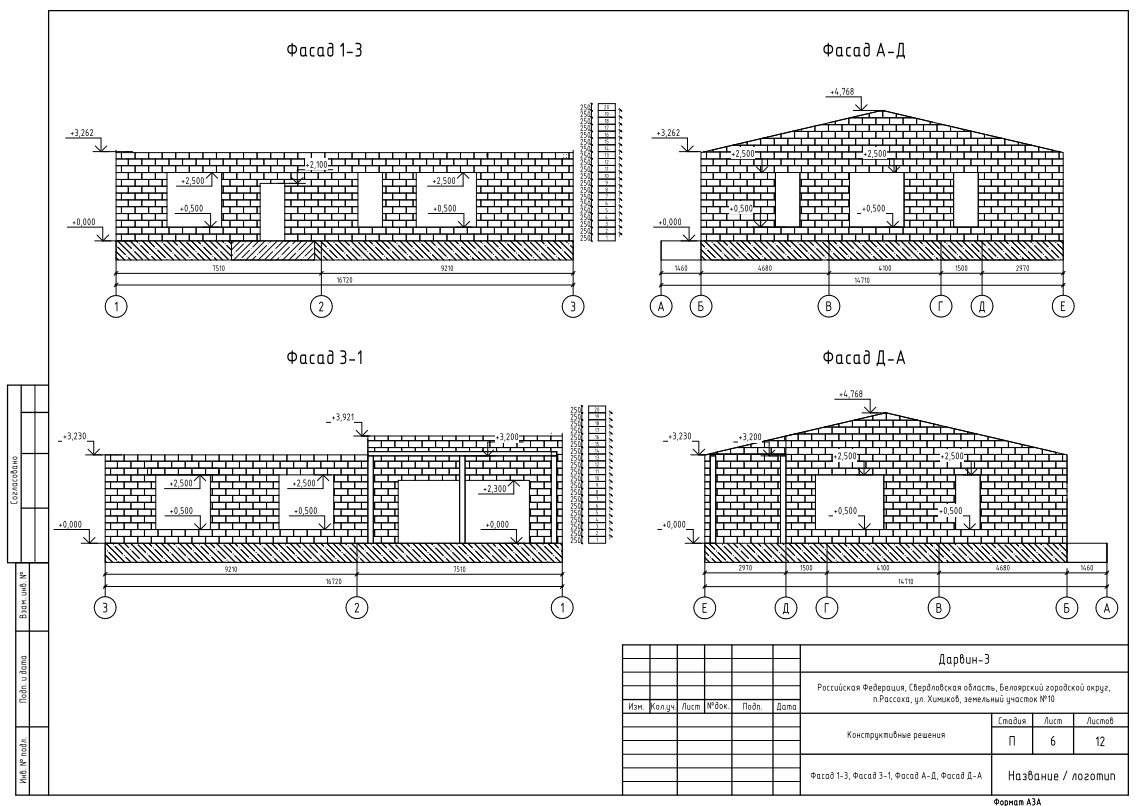

5) Фасады в осях 1–3, 3–1, А–Д, Д–А с отметками уровней (+0,000; +0,500; +2,500; +3,262; +4,768 и др.).
6) Планы армопоясов на отметках +3,000 и +3,890 с разрезами 4-4, 9-9, 10-10 и армированием (4 8 А400, 6 А240 с шагом 300 мм).
7) План кровли (М 1:100) с размерами свесов, коньков и ендов.
8) План расположения мауэрлата, разрез 12-12 и узел 1 (опирание стропильной ноги на мауэрлат 200×200 мм с анкер-шпилькой l=250). Детализированы состав кровельного пирога: стропило, обрешетка, контррейка, кобылка (100×50), упорный брусок (50×50).
Общие данные по разделу КР:
1) Формат листов - А3 (горизонтальная ориентация);
2) Масштабы чертежей: 1:100, 1:25;
3) Материалы стен: газоблок (указан в разрезе 12-12);
4) Фундаменты - комбинированные: буронабивные сваи + ленточный;
5) Узлы и разрезы снабжены полными спецификациями арматуры и анкерных элементов;
