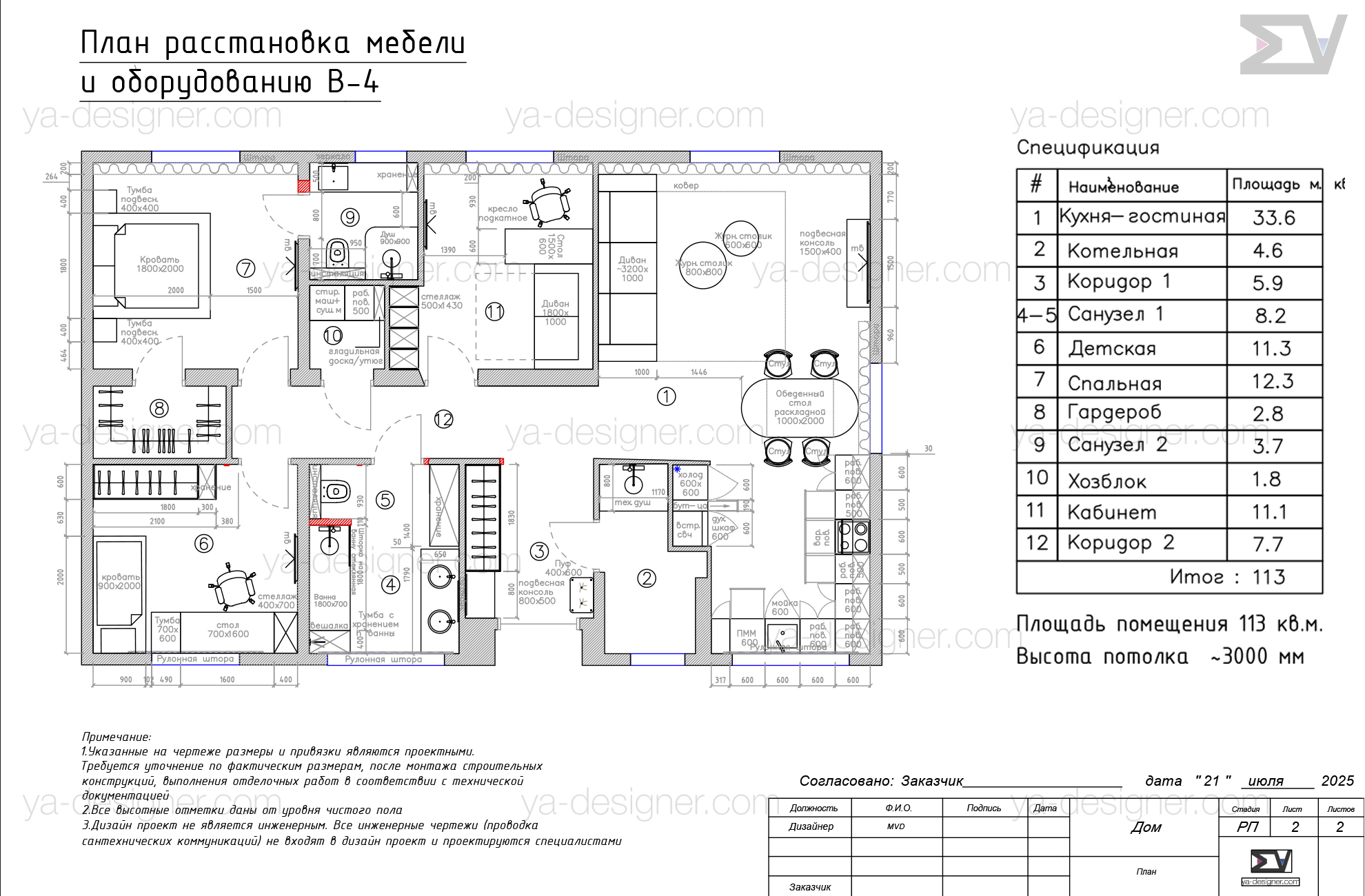

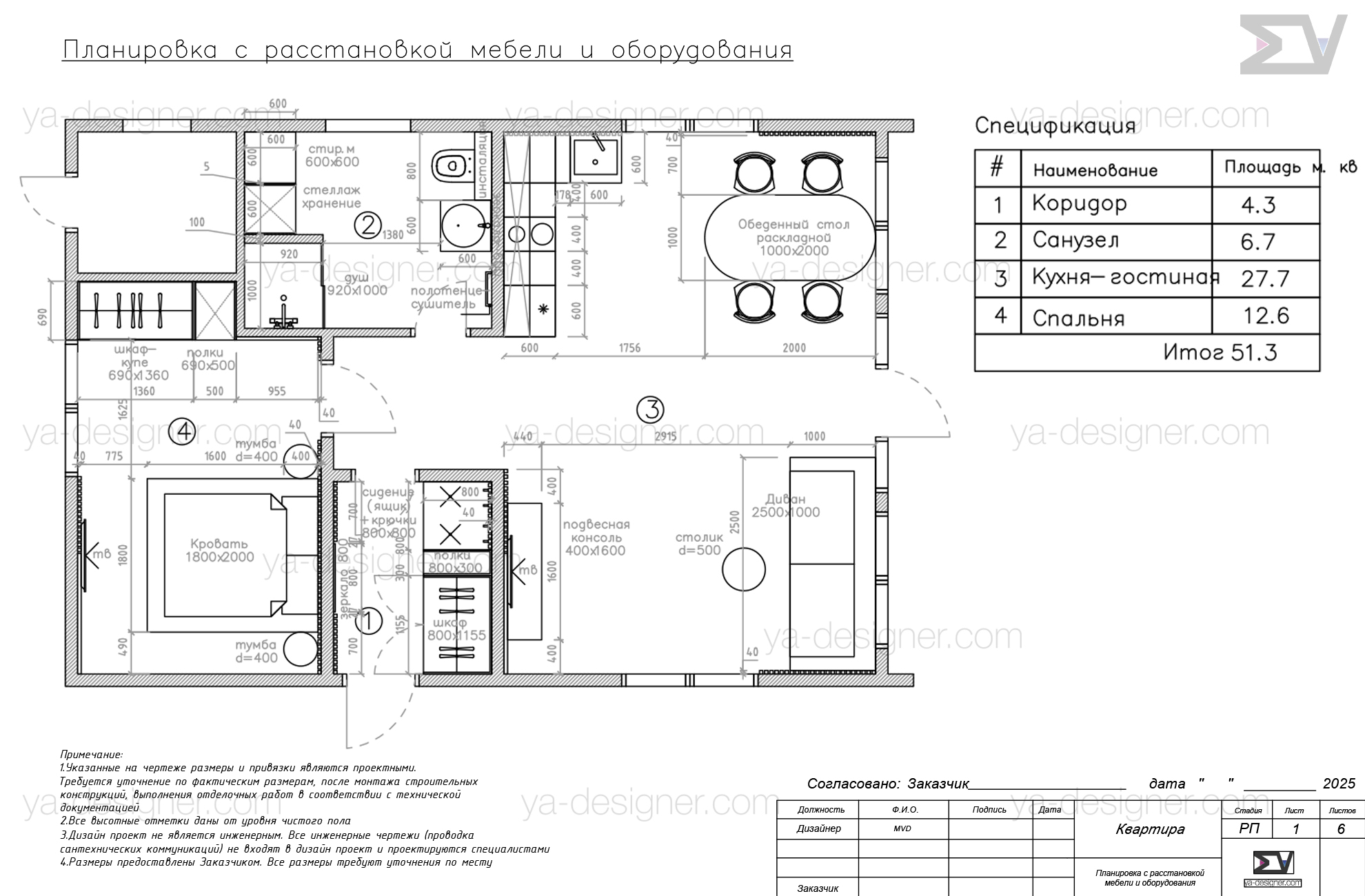

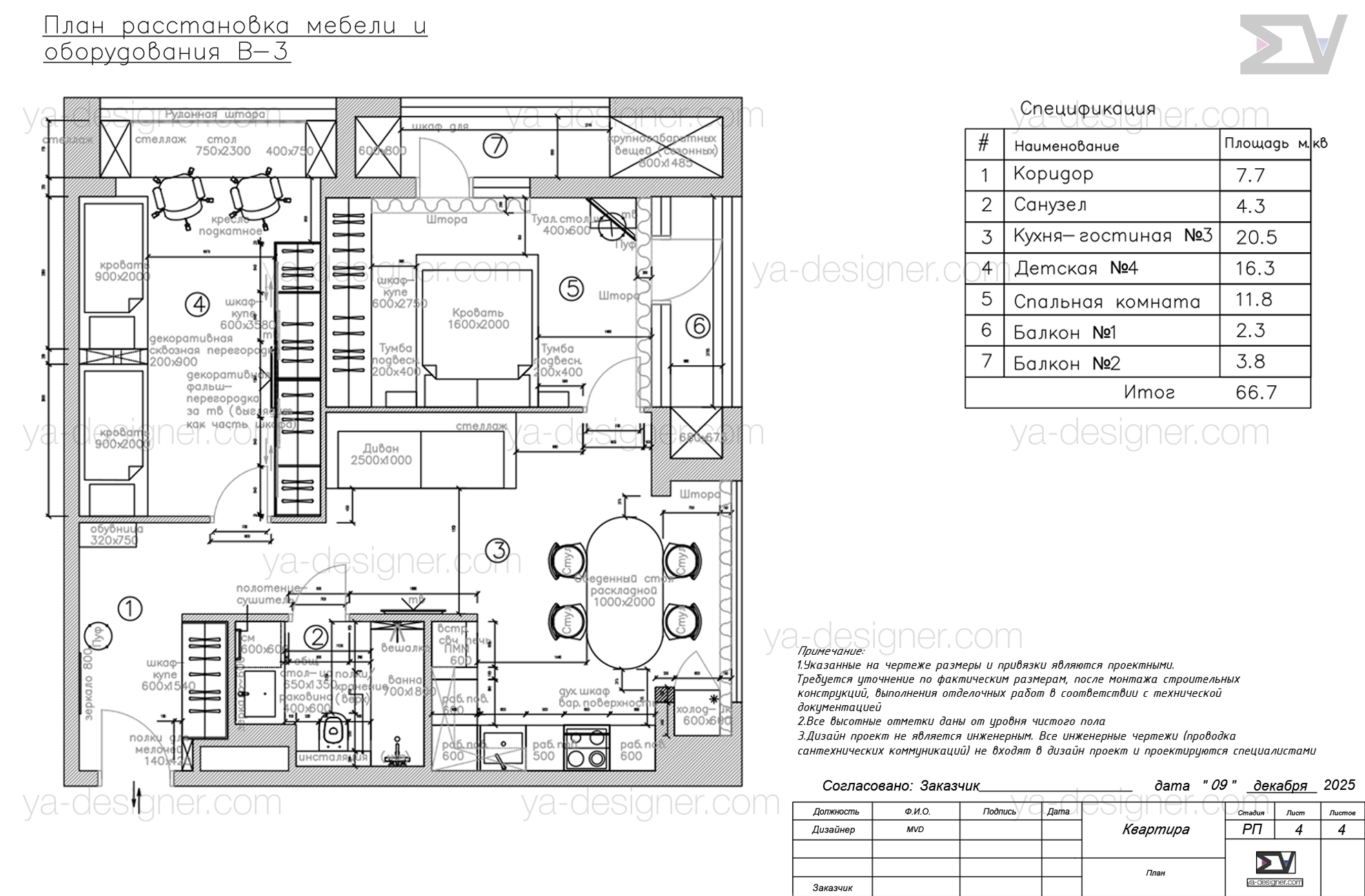

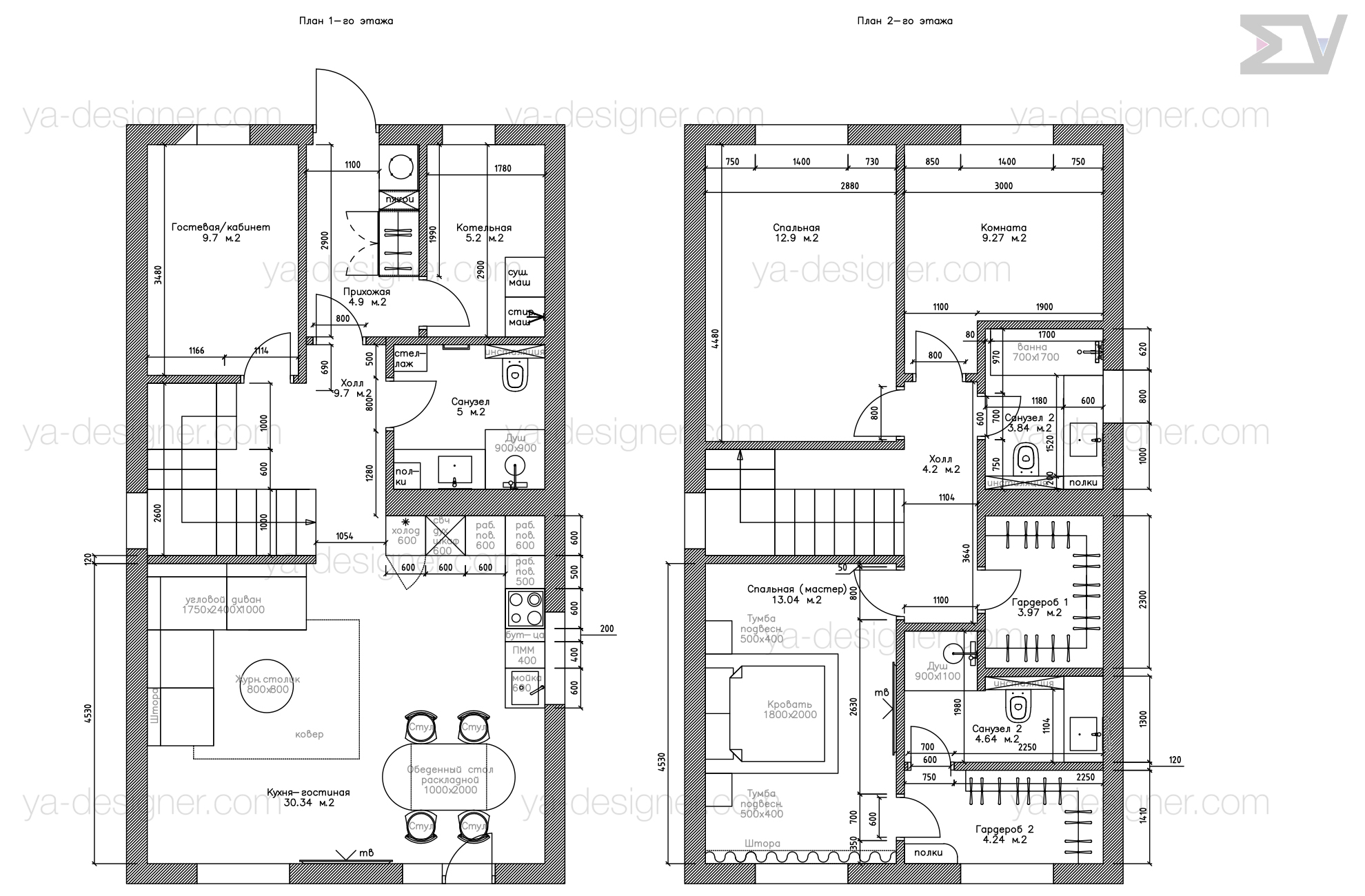

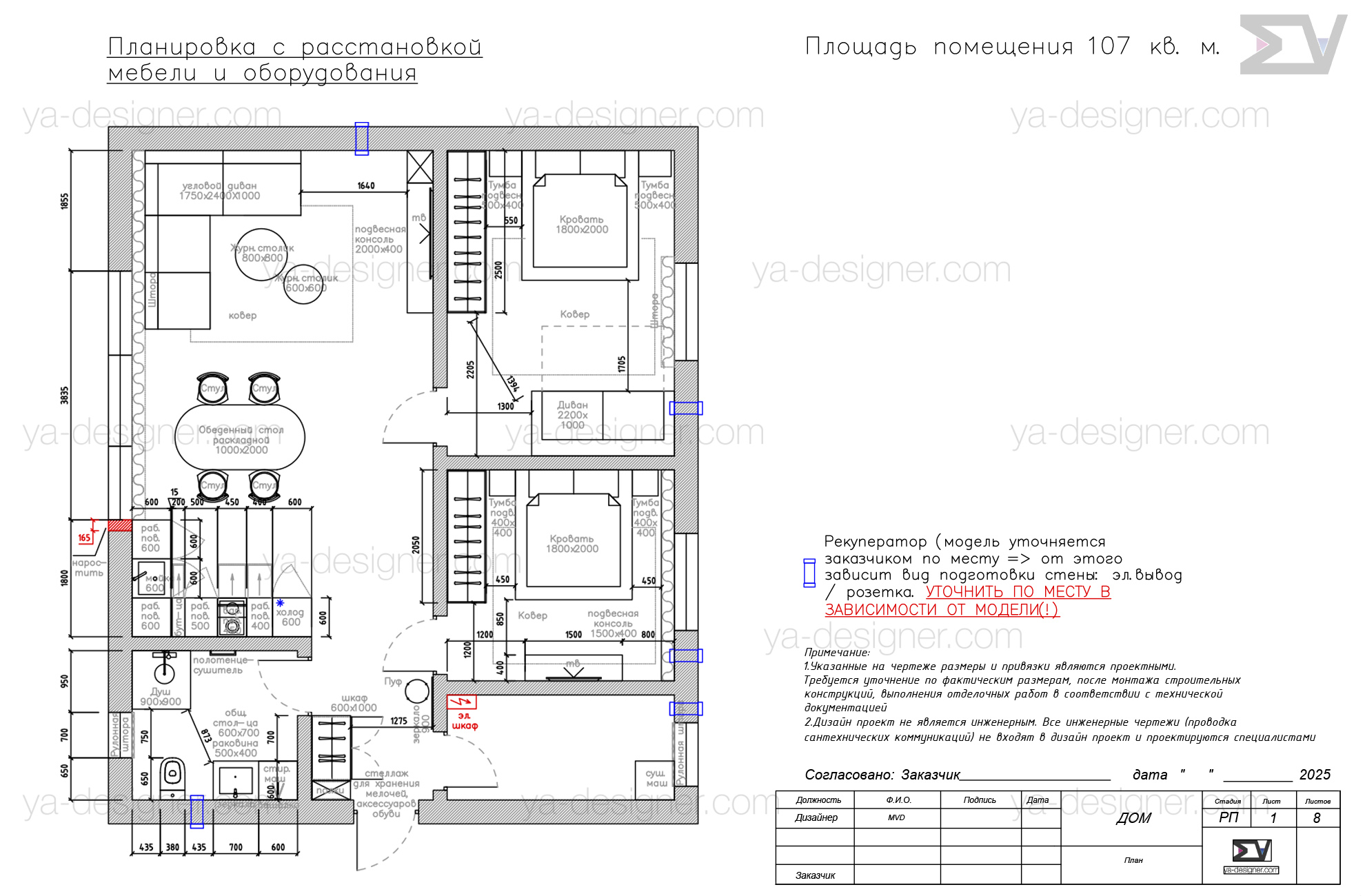

Примеры моих работ из полного проекта, а именно чертежи : План расстановки мебели и оборудования
Очень важный, если не сказать один из главных этапов проекта. С этого чертежа начинается все. Весь проект зависит от правильной (что это означает для вас выберите сами: эргономичной, удобной, функциональной, аутентичной и т.д.)планировки вашего пространства для проживания и взаимодействия в нем.
Я разрабатываю планировку с расстановкой мебели. не вижу смысла дробить на отдельные чертежи при разработке, но всегда делаю отдельный чертеж с планировкой - это для стройки важно, а для человека важно как все вместе работает. Разрабатываю несколько вариантов с доработкой итогового. Кол-во вариантов зависит от геометрии помещения (возможностей) и от того что хочет человек там видеть. Не никакого смысла делать 10 планировок - они либо очень похожи, либо просто на отмашку для "удивления кого-то" сделаны. Достаточно 2-3 вариантов и из них выделить основной.
