Разработка проекта резервного управления нагрузки АВР.

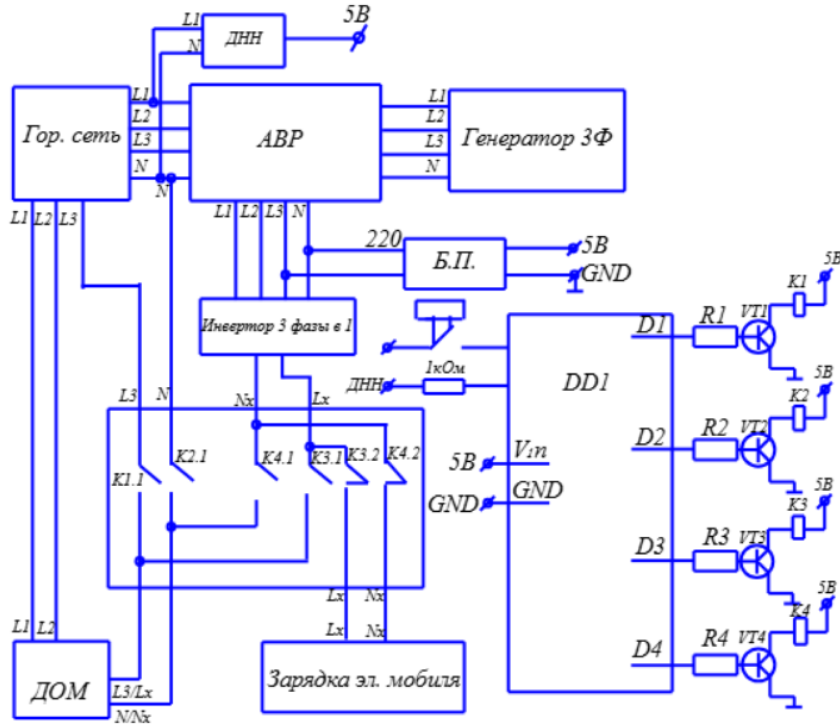

В штатном режиме дом питается напрямую от сети. Инвертор 3х фазный питается от выхода 3х фазного АВР (ATS) и выдает 230В (Lx/Nx) на зарядку электромобиля. При отключении света, блок АВР: запускает генератор, и питает зарядку электромобиля. Так же стоит 2 трехпозиционных переключателя (на схеме 1 и 2). Получается что бы переключить одну фазу на дом, приходится сначала отключать рубильник зарядки (переключатель 2) и передать нагрузку с основной сети, на инвертор. Цель: автоматизировать эту систему.
Использование датчика наличия напряжения, программируемого контроллера (Ардуин), твердотельных реле, блока питания
Реализовано:
1. При отключении основного питания, после/или во время запуска генератора, инвертор включается через примерно 50-60 секунд, автоматически переключает питание из зарядки автомобиля на дом. А при возвращении основного питания возвращает стабилизированную нагрузку обратно на зарядку.
2. Сделана индикация нагрузки. На щите 2 лампы (нагрузка дом) (нагрузка зарядка)
3. Реализована возможность ручного переключения через кнопку, что бы при питании от генератора была возможность кнопкой переключать нагрузку дом/зарядка.
4. реализована защиту, что бы фаза из сети, ни при каких обстоятельствах не попала на выход инвертора.
5. Даже, если кнопкой будет выбран режим питания дома, при включении основного питания, нагрузка из инвертора переключается на зарядку.
