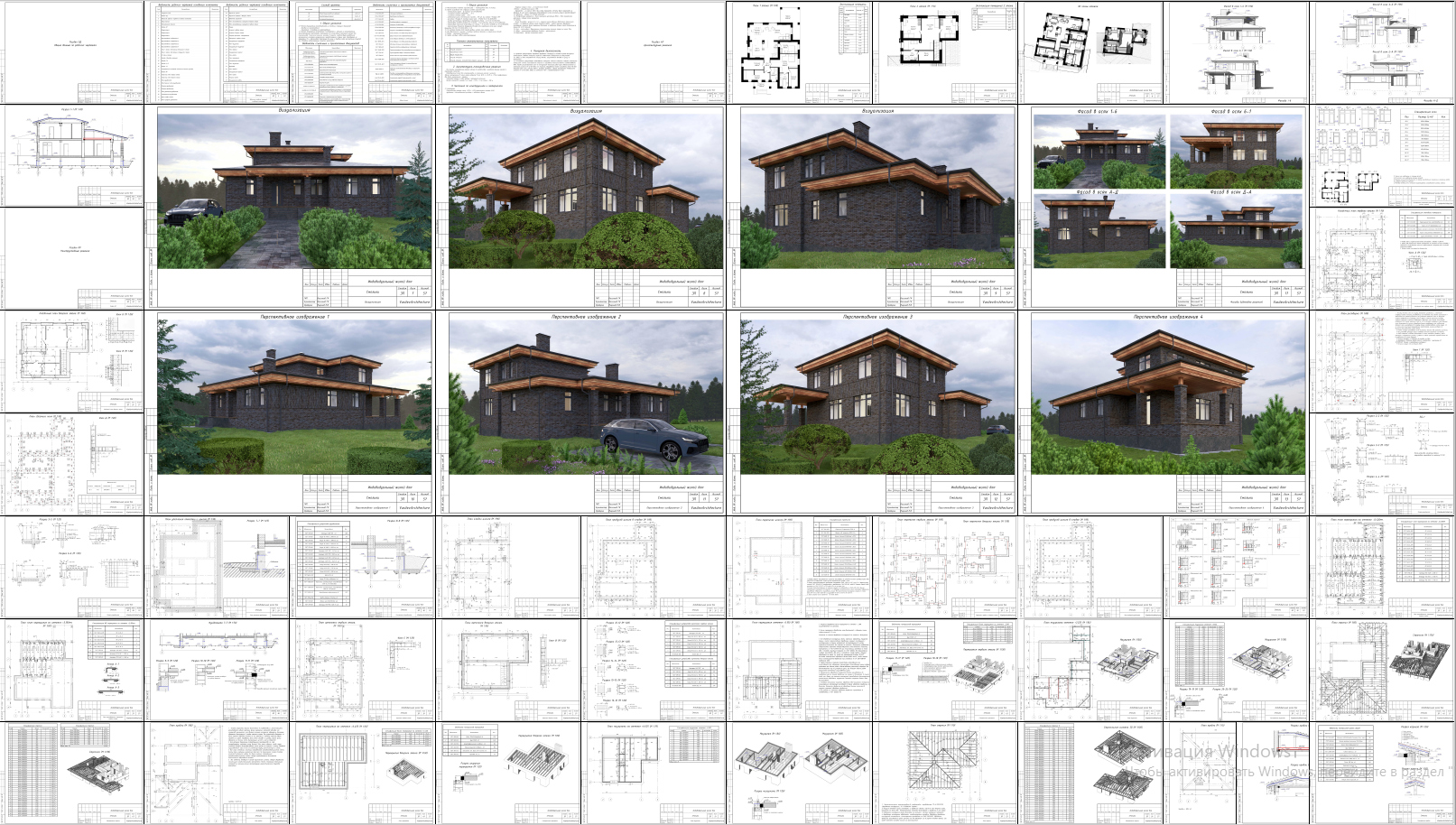

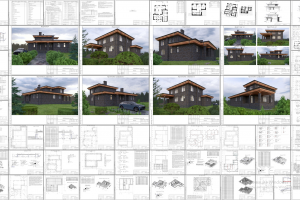

1. Общие данные
1.3. Местоположение объекта строительства - Нижегородская обл., Деревня
1.4. Проект разработан для следующих условий строительства:
- климатический район - IВ (согласно СП 131.13330.2012);
- t наиболее холодной пятидневки - -24°С;
- t наиболее холодных суток - -36°С;
- продолжительность отопительного периода - 216 сут. при средней t воздуха ≤8°C
- расчетная t воздуха в холодный период года - 15°(220) (по СП 54.13330.2011);
- условия эксплуатации ограждающих конструкций здания - Б (по СП 50.13330.2012)
- нормативная снеговая нагрузка по IV району - 240 кг/кв.м.(2,4 кПа) (по СП 20.13330.2011);
- нормативный скоростной напор ветра по I району — 23 кгс/кв.м. (0,23кПа) (по СП 20.13330.2011);
- относительную влажность внутреннего воздуха для определения точки росы следует
принимать 55% (по СП 50.13330.2012, п. 5.7);
1.5. За условную отметку 0,000 принят уровень чистого пола первого этажа.
1.6. Дом двухэтажный с цоколем и холодным чердаком, выполнен из керамических блоков.
1.7. Кровля - стропильная вальмовая.
1.8. Чердак холодный, подвал неэксплуатируемый
2. Архитектурно- планировочные решения
Все объемно-планировочные решения сделаны в соответствии с условиями данного участка и
пожеланиями заказчика.
Индивидуальный жилой дом запроектирован на земельном участке с уклоном.
Здание, прямоугольное в плане, имеет габариты в осях 14,50 м х 20,75 м; . В дом предусмотрено
два входа: центральный, с террасы.
Планировка решена на двух уровнях, соединённая лестницей.
Высота потолков в чистоте: 1-го этажа - 3,10 м. , 2-го этажа - 3,00 м
3. Указания по конструкциям и материалам
3.1. Фундаменты.
Планировочная отметка земли -1,870 и -1,070 относительно отметки 0,000.
Фундамент - Железобетонный ростверк с забивными сваями.
3. Указания по конструкциям и материалам
Наружные несущие стены - из керамических блоков.
Отделка - облицовочный кирпич 0.7NF.
Перегородки - из кирпича 120мм. При кладке перегородок, отметку верха перегородок не
доводить до низа балок перекрытия (образовавшийся зазор заполнить упругим термовкладышем).
3.3. Перемычки - сборные и в составе армопояса.
3.4. Междуэтажные перекрытия - балки перекрытия утеплённые 200мм + 50мм перекрёстное
утепление и сборные плиты перекрытия.
3.5. Кровля.
Крыша вальмовая с уклоном 16 и 14°, с наружным организованным водостоком. Стропильная
система - из древесины хвойных пород. Покрытие кровли - гибкая черепица. Деревянные
конструкции: стропила, балки перекрытия выполнить из древесины хвойных пород, влажностью не
более 24%. (ГОСТ 8486-86).
3.6. Окна - пластиковые с двухкамерным стеклопакетами толщина профиля не менее 70мм.
3.7. Двери - межкомнатные деревянные, входная - металлическая.
3.8. Вентиляция - красный полнотелый кирпич
4. Пожарная безопасность
4.1. Проектом предусмотрена обработка деревянных конструкций составом против возгорания
(антипиреном). Отделка помещений горючими отделочными материалами не допускается.
4.2. Двери из дома открываются в сторону выхода, загромождение выходов на улицу не
допускается.
4.3. В котельной предусмотрено естественное освещение. Потолок котельной подшить огнестойким
материалом: степень огнестойкости покрытия и ограждений котельной должна соответствовать
RE45. Предел распространения огня по конструкциям котельной равен нулю. Отдельный выход из
котельной согласно СП 42-101-2003, т.к. мощность оборудования может составлять более 150 кВт.
Покрытие стен, пола, потолка рядом с газовыми приборами обшить несгораемыми материалами
согласно СП 42-101-2003. Дверь из котельной в дом - противопожарная 3 типа.
Пояснения к листу 23 Кладочный план первого этажа
1. Кладка стен из керамического блока начинается с отметки -0,200 мм.
2. Первый ряд керамических блоков монтируется на цементно-песчаный раствор и
отделяется от фундамента отсечной гидроизоляцией, следующие ряды на тёплый
кладочный раствор.
3. Объёмы кладки посчитаны без вычета шва.
Пояснения к листу 25 План фундамента
1.Укладку бетонной смеси в опалубку необходимо производить с соблюдением
следующих правил: толщина укладываемого слоя бетонной смеси должна приниматься в
зависимости от средств уплотнения; при уплотнении бетонной смеси не допускать
опирания вибраторов на арматуру, тяжи и другие элементы крепления опалубки;
глубина погружения глубинного вибратора в бетонную смесь должна обеспечивать
углубление его в ранее уложенный слой на 5-10 см; укладка следующего слоя бетонной
смеси допускается до начала схватывания бетона предыдущего слоя; подвижность
бетонной смеси, укладываемой в опалубку должна соответствовать осадке конуса 3-6
см; сразу после окончания бетонирования предусмотреть защиту ростверка от
высыхания для уменьшения усадки бетона.
2. Снятие опалубки производить после достижения бетоном 70% проектной прочности.
3. При установке арматуры строго соблюдать величины защитного слоя бетона.
4. Стыки стержней в нахлёст располагать по длине элемента в разбежку. Длина
арматуры в спецификации указана с учётом на хлёста продольных стержней длиной 6м
(с округлением до целого стержня).
5. Стержни арматуры не доводятся до опалубки на 30мм.
6. Арматурные и бетонные работы вести в соответствии с указаниями СП
70.13330.2012 "Несущие и ограждающие конструкции".
7. Песчаная подушка под ростверком 200мм.
Пояснения к листу 33 Перемычки цоколя
Укладку сборных железобетонных перемычек производить на цементно-песчаном растворе марки М100,
уложенном на поверхность очищенную от строительного мусора и пыли.
2. Сварку металлоконструкций производить электродами Э42А, Э50А по ГОСТ 9467-75*. Сварка ручная,
согласно ГОСТ 5264-80* (в соответствии с требованиями СНиП II.23-81*, табл.55). Катеты сварных швов
принимать по СНиП II-23-81* п.12.8, табл. 38*, но не менее 4мм.
3 Защиту металлоконструкций от коррозии принять в соответствии со СНиП 2.03.11-85 "Защита
строительных конструкций от коррозии" по следующей технологической схеме: подготовка поверхности,
грунтование поверхности, окрашивание эмалью. Все металлические конструкции покрыть 2 слоями
эмали ПФ-115 по ГОСТ 6465-76* по грунтовке ГФ-017 по ГОСТ 6-10-1428-79 .
4. Длина опорной части перемычек не менее 250мм.
