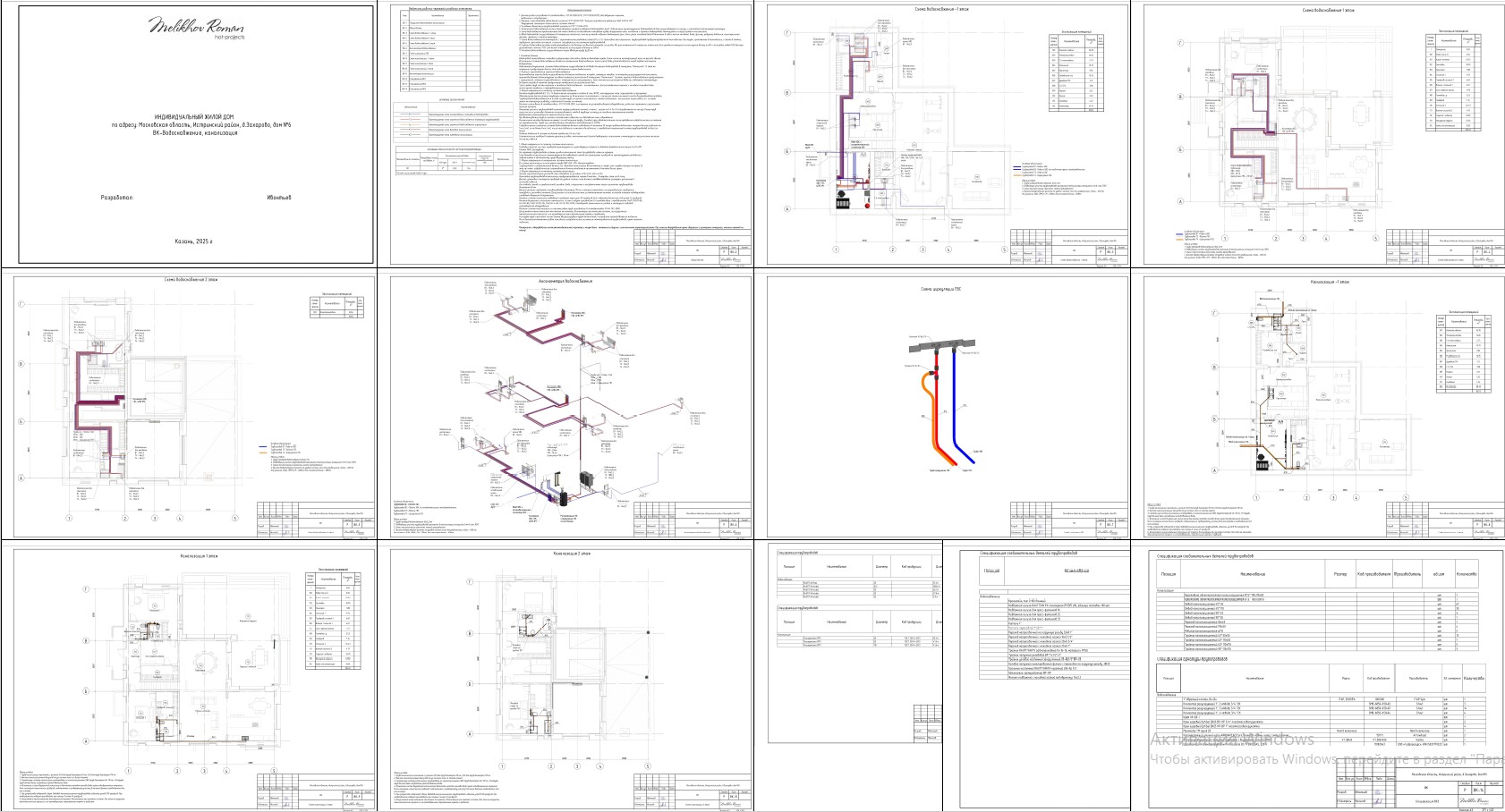

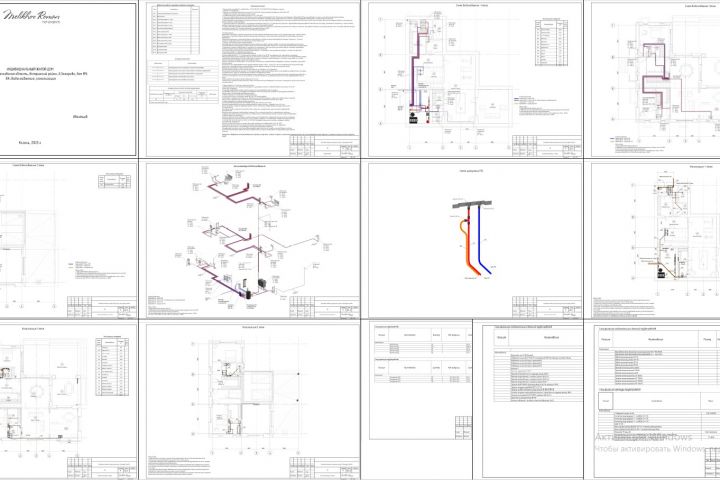

1. Данный раздел разработан в соответствии с СП 30.13330.2012, СП 31.13330.2012, действующими нормами,
правилами и стандартами.
2. Монтаж и производство работ вести согласно СП 73.13330.2012 "Актуализированная редакция СНиП 3.05.04-85*
"Внутренние санитарно-технические системы зданий".
3. Условные обозначения трубопроводов приняты по ГОСТ 21.206-2012.
4. Источником водоснабжения жилого дома является централизованный водопровод, Ду32 Подключение проектируемого водопровода Ø32мм осуществляется по месту, с установкой отключающей арматуры.
5. Сети водоснабжения предназначены для подачи воды на хозяйственно-питьевые нужды. Внутренние сети холодного и горячего водопровода монтируются из труб сшитого полиэтилена.
6. Ввод водопровода осуществляется в помещение котельной, там же устанавливается водомерный узел. Узел учета холодной воды В1 включает в себя счетчик холодной воды, фильтр, редуктор давления, магистральный
фильтр, фитинги и запорну арматуру.
7. Схема водоснабжения коллекторная, с горизонтальной разводкой сетей (В1 и Т3,). Прокладка магистральных трубопроводов предусматривается в тех.подполье. Все трубы, проложенные в техподполье, а также в стяжке,
требуется утеплить изоляцией согласно спецификации на изоляцию трубопроводов.
8. Горячее водоснабжение дома предусматривается от бойлера косвенного нагрева см. раздел ОВ, расположенного в помещении котельной. Для арендных помещений используется бойлер на 80 л. На каждый отвод ГВС бойлера
установлены счётчики ГВС. Для жилых помещений используется бойлер на 300л.
9. Холодное водоснабжение осуществляется через вводную трубу Ду32 мм.
1. Исходные данные
Водопровод хозяйственно-питьевой предусмотрен для подачи воды на бытовые нужды, в том числе на незамерзающий кран на фасаде здания.
Источником системы водоснабжения является центральное водоснабжение. Узел учета воды устанавливается перед первым источником
водоразбора.
Подключение внутренней системы водоснабжения осуществляется от ввода внешнего водопровода в помещении "Котельная". В этом же
помещении предусмотрен байпас для подключения системы водоочистки.
2. Принцип приготовления горячего водоснабжения
Приготовление горячей воды осуществляется бойлером косвенного нагрева, имеющим змеевик, по которому циркулирует теплоноситель,
приготавливаемый одноконтурным газовым/электрическим котлом в помещении "Котельная". Система горячего водоснабжения предусмотрена
с циркуляцией, которая осуществляется с помощью насоса рециркуляции. Для компенсации расширения воды при повышении температуры
во время нагрева в проекте предусмотрен мембранный расширительный бак.
Трассировка труб систем горячего и холодного водоснабжения - коллекторная. Для распределения горячей и холодной питьевой воды
используются гребенки с перекрывающими кранами.
3. Общая информация по монтажу системы водоснабжения
Монтаж трубопроводов В1, Т3 и Т4 выполняется закрытым способом в слое ЭППС, конструкциях стен, перегородок и перекрытий.
Обязательная теплоизоляция трубными кожухами из вспененного полиэтилена, с толщиной стенки не менее 6 мм для внутридомовой разводки.
Трубопроводы водоснабжения на основе систем труб из сшитого полиэтилена, метод соединения - аксиальная запрессовка, т.к. система
имеет коллекторную разводку, соединения в стяжке исключены.
Монтаж систем вести в соответствии с СП 73.13330.2020, паспортами на устанавливаемое оборудование, рабочими чертежами и указаниями
данного проекта.
Открытые участки трубопроводов крепить перфорированной лентой к стене c шагом от 0.4 до 1.0 м (определяется по месту). Концы труб
сразу после их установки временно закупориваются, чтобы в трубную систему не попадали строительные отходы.
Водорозетки монтировать на металлические планки.
При бетонировании труб из сшитого полиэтилена избегать их сдавливания или повреждения.
Минимальная заливка бетоном не менее 4 см над кожухом трубы. Заливка производится только после проведения гидравлического испытания
