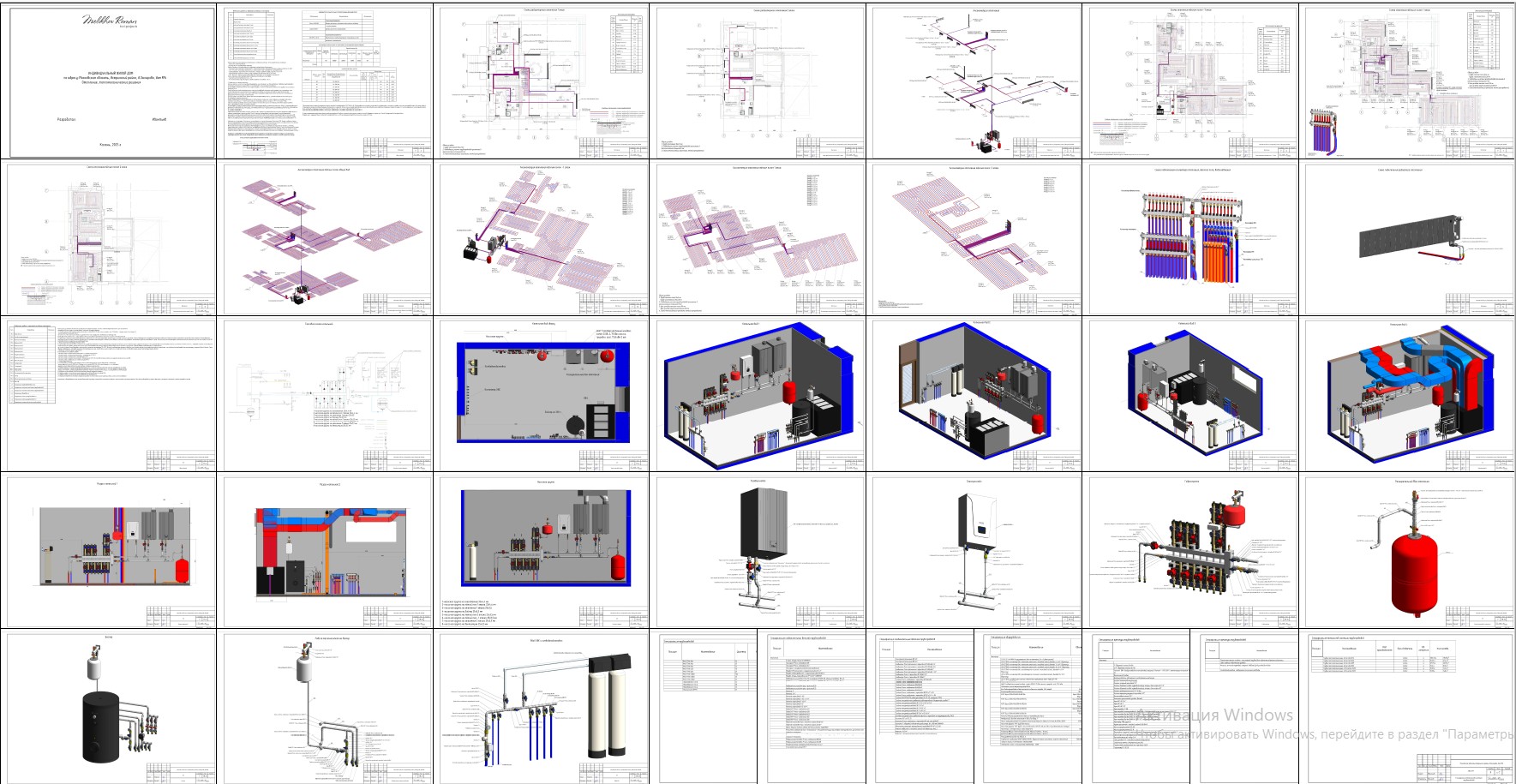

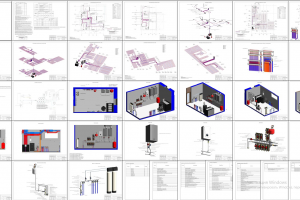

Отопление Тепломеханические решения
Индивидуальный жилой дом по аресу: Московская область, Истринский район
Рабочий проект систем отопления, вентиляции и кондиционирования дома разработан на основании:
- Задания на проектирование;
- Архитектурно- строительных чертежей
Проект выполнен в соответствии со следующими нормативными документами:
- СП 60.13330.2012 "Отопление, вентиляция и кондиционирование. Актуальная редакция СНиП 41-01-2003"
- СП 7.13130.2009 "Отопление, вентиляция и кондиционирование. Противопожарные требования"
- СП 131.13330.2012 "Строительная климатология. Актуальная редакция СНиП 23-01-99"
- СП 51.13330.2011 "Защита от шума. Актуальная редакция СНиП 23-03-2003"
- ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата в помещениях"
Район строительства соответствует следующим климатическим условиям:
- Строительная климатологическая зона - IIIБ
- Расчётная температура воздуха наиболее холодной пятидневки -28С;
1. Радиаторная система отопления
Система отопления запроектирована двухтрубная, коллекторная с лучевой разводкой. Подводку трубопроводов к
отопительным приборам осуществить от коллекторов с регулирующими вставками.
Для разводки системы отопления используется труба из сшитого полиэтилена ∅16х2.2 мм в трубной теплоизоляции
толщиной 6 мм.
Регулирование расхода теплоносителя и отключение приборов отопления предусмотрено на коллекторном узле.
В качестве отопительных приборов используются радиаторы, на которых установлен кран Маевского для
удаление воздуха из системы отопления. Радиаторы оснащаются термостатической головкой для покомнатного
регулирования температуры (по умолчанию).
Для циркуляции теплоносителя применяются высокоэффективные насосы, устанавливаемые на насосной группе.
2. Система напольного отопления
В доме предусмотрена система подогрева полов выбранных помещений. Схема подключения принята зависимой,
теплоноситель единый с системой радиаторного отопления, рабочий график 40–35°С, давление 1.5 бар.
Теплоноситель в коллектор теплого пола подается от насосной группы, на которой установлен циркуляционный
насос, трехходовой клапан, запорная арматура.
Для разводки контуров системы теплого пола используется труба из сшитого полиэтилена ∅16х2.2 . Для распределения и
регулирования расхода теплоносителя используются гребенки со встроенными регулирующими вставками, ротаметрами,
воздухоудалителями для выпуска воздуха из системы и запорно-сливными кранами для опорожнения системы.
3. Система снеготаяния
Перед домом запроектирована система снеготаяния площадки для автомобилей. Для системы применены трубы 20х2,8 из
сшитого полиэтилена с шагом укладки 20 см. В котельной установлена насосная группа с теплообменником и
расширительным баком для разделению греющих сред. В качестве теплоносителя применяется пропиленгликоль 40%
(может быть изменен на другой незамерзающий теплоноситель). Контура снеготаяния разбиты таким образом, чтобы
обеспечить приблизительно равную длинну укладки контуров. Подводящая труба к коллектору снеготаяния 32х4,4 мм.
Автоматика снеготаяния. Экономия при установленной системе автоматики достигает 70%. Принцип работы системы -
датчик температуры и влажности (в одном корпусе) устанавливается в месте наибольшего скопления снега. Если система
смотнтирована на нескольких уровнях, датчик устанавливается на нижнем. Система
включается только при отрицательных температурах на улице и при попадании снега (влаги) на датчик. К одному
термостату можно подключить 2 датчика температуры-влажности, расположенные в разных зонах. Наиболее экономичным
является режим автоматического включения системы снеготаяния (и выключение по таймеру через 1-6 часов). Система
может включаться вручную по необходимости при достаточно большом слое снега или обильных продолжительных осадках.
Котельная расположена в отдельном помещении. Размеры котельной в плане соответствуют нормам АР. Для обеспечения
потребности в отоплении и горячей воды в котельной устанавливается:
Отопление Тепломеханические решения
Индивидуальный жилой дом по аресу: Московская область, Истринский район
Проект сделан в программном комплексе Revit
Отопление Тепломеханические решения
Индивидуальный жилой дом по аресу: Московская область, Истринский район
Проект сделан в программном комплексе Revit
