Сборный дорожный знак для 3D печати

Описание

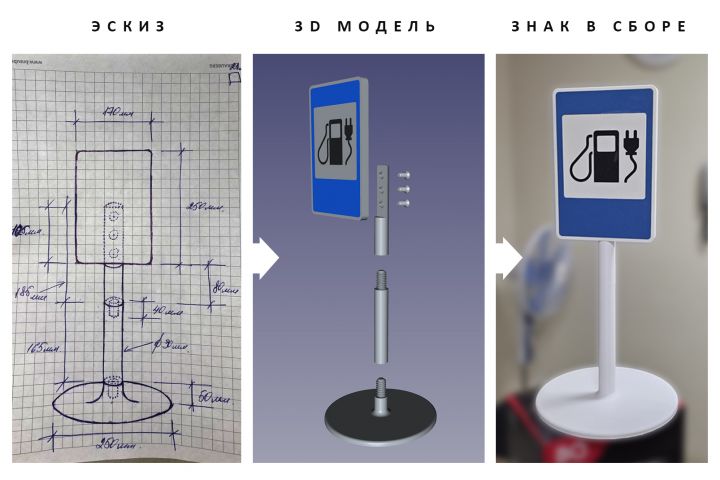

Требовалось создать CAD-модель дорожного знака для дальнейшей печати на 3D принтере. Особенность состояла в том, что область печати принтера была ограничена объёмом 250х250х250 мм, поэтому знак должен был состоять из частей. Заказчик предоставил эскизный чертёж с размерами каждой составной части. Все технические стороны оставались на мне - размеры резьб, зазоры и т.д.

Решение

3D модель была создана в программе FreeCAD. В процессе проектирования, были внесены изменения в модель для оптимизации процесса печати.

Работа выполнена в соавторстве

Радик Тимганов - заказчик, автор конструктива: https://freelance.ru/r.timganov/

Презентация проекта

Ссылки на примеры реализации
