Устройство крепления цепи (УКЦ) 3 типа

Описание

Устройство для крепления и отдачи коренного конца якорной цепи (УКЦ), 3 типа. ОСТ 5.2272-87.

Решение

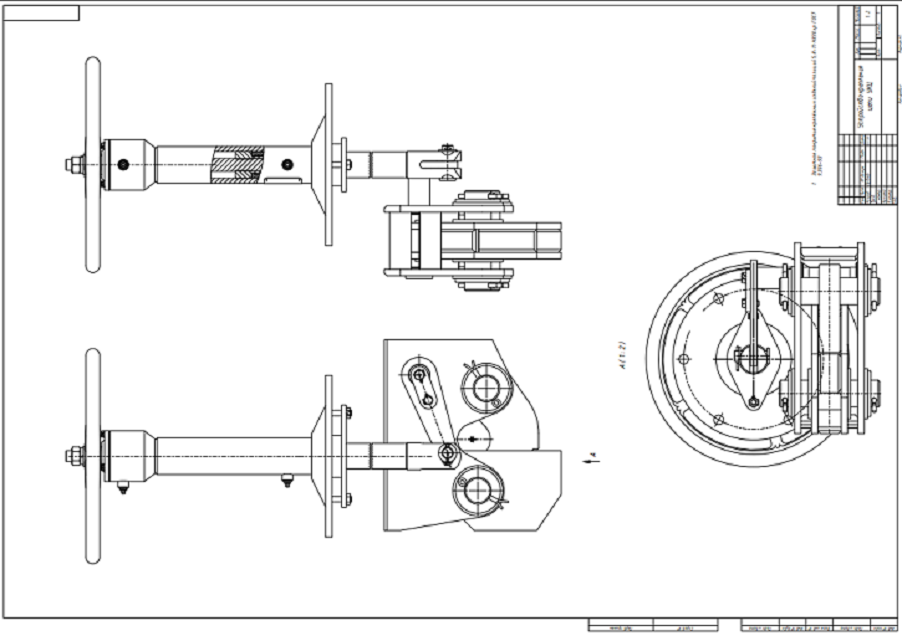

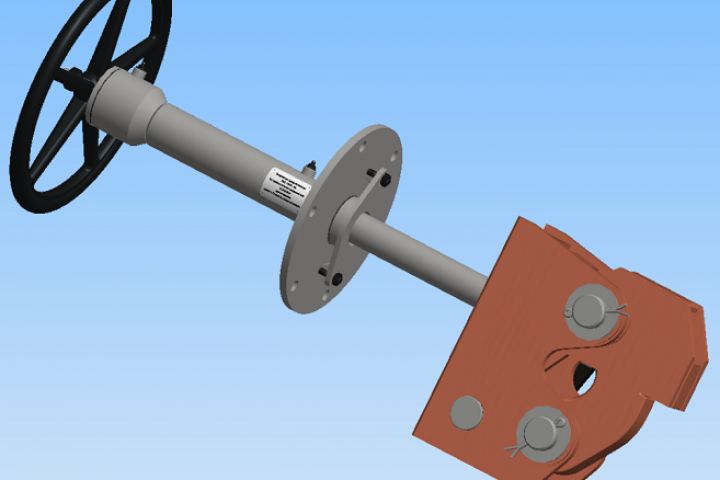

Разработана модель и созданы чертежи.
Полный комплект документации: 3D-модели (ipt, iam). чертежи (idw, pdf) = 34000 руб.

Результат

Работу эту выполнил три месяца назад. УКЦ изготовлено заказчиком. Безусловно что в соответствии с ОСТ 5.2272-87. Имеется в виду калибр цепи. При разработке модели и создания чертежей, нашёл решение одной проблемы -для изготовителя. Заявку на полезную модель в ФИПС подал. Это решение упрощает один узел устройства, но не понижает прочность. Расчёт этого узла, на прочность - я выполнил. Пояснительная записка есть.

Презентация проекта
