Рабочие чертежи для строительства. Каркасный одноэтажный дом

Описание

ШИФР ОБЪЕКТА : 10/89-Р-2025-КР

Индивидуальный жилой дом по адресу: Ярославская область р-н Переславский, с/о Веськовский, вблизи д. Троицкое

Кадастровый номер участка 76:11:031505:5

Решение

Выполненные разделы:

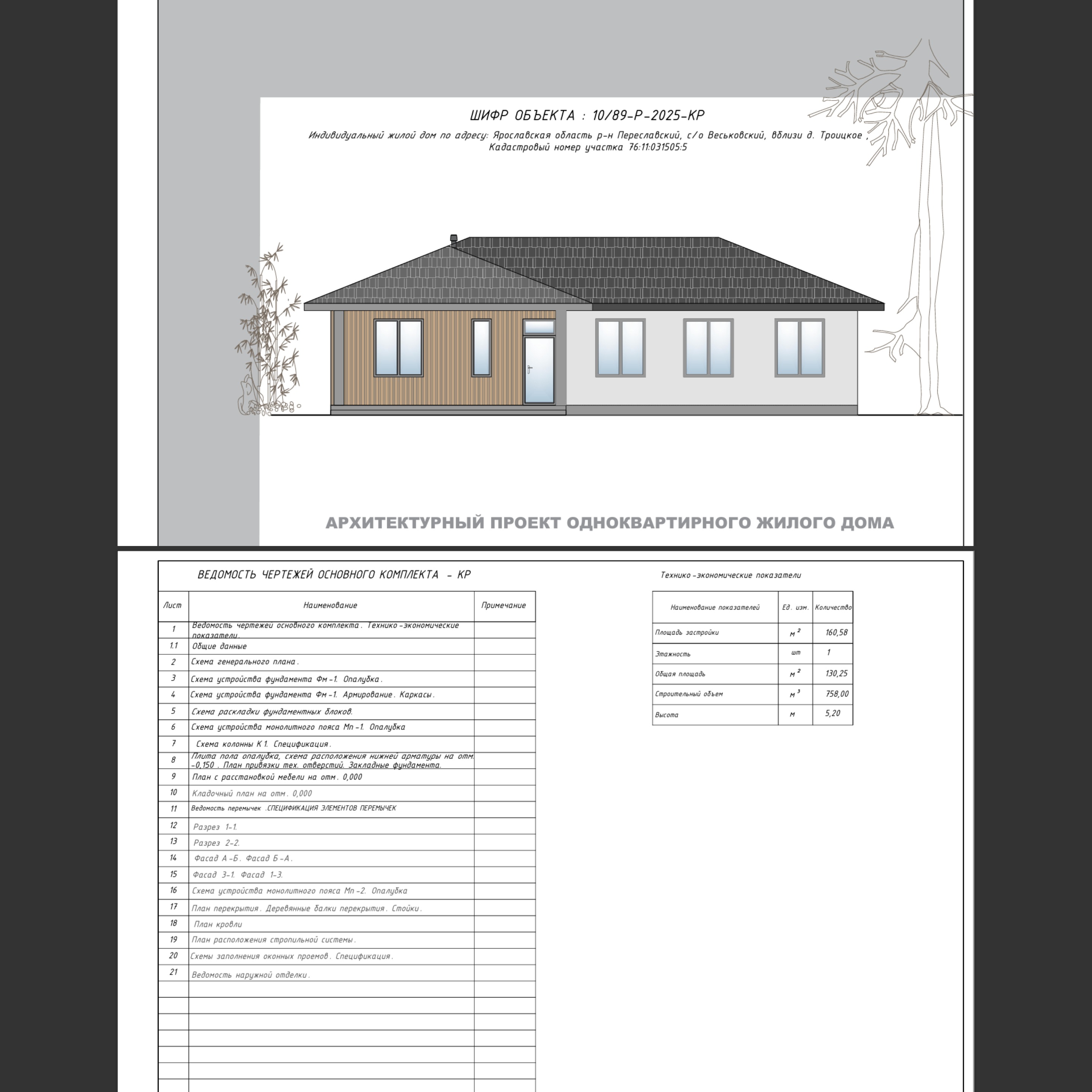

- Ведомость чертежей основного комплекта. Технико-экономические показатели

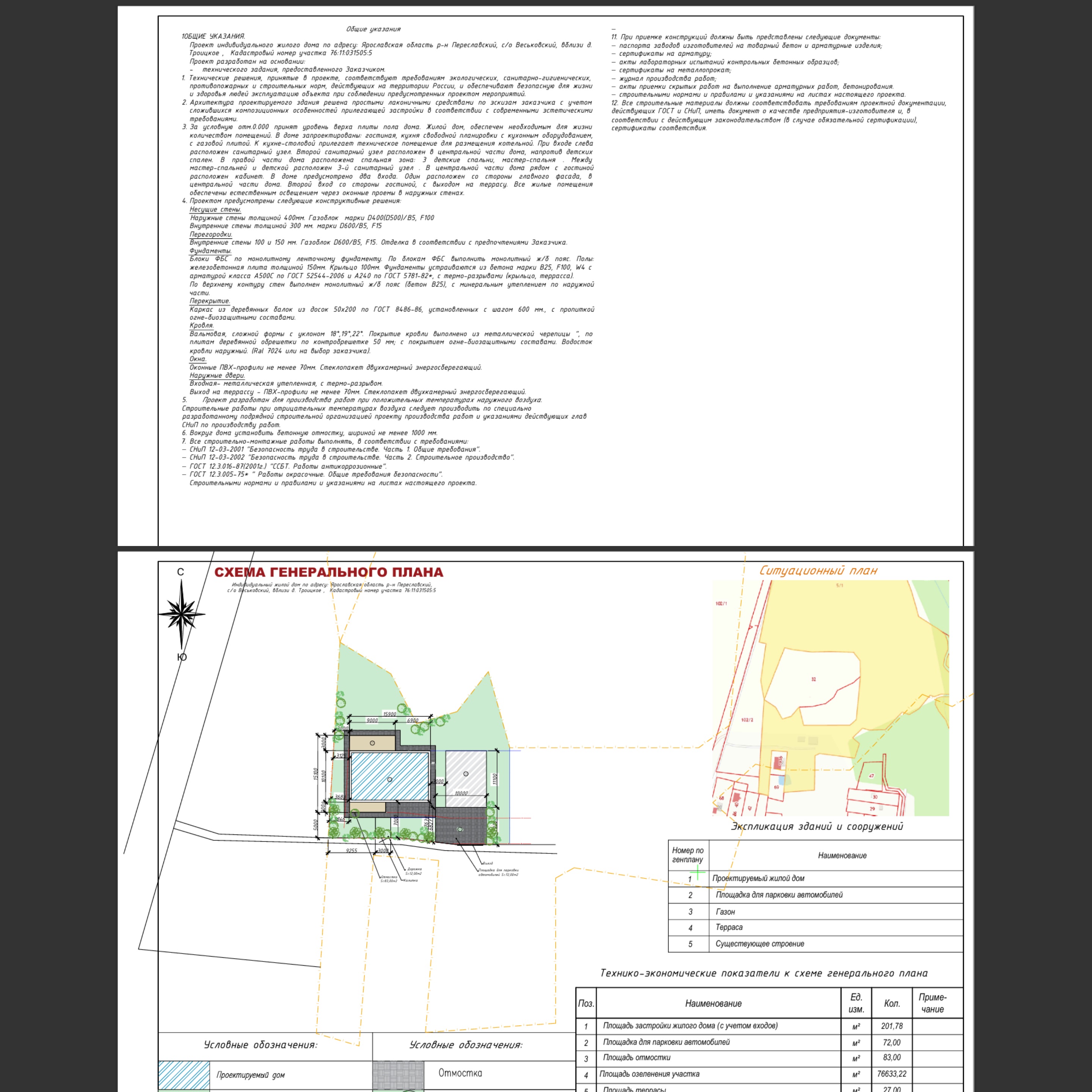

- Общие данные
- Схема генерального плана

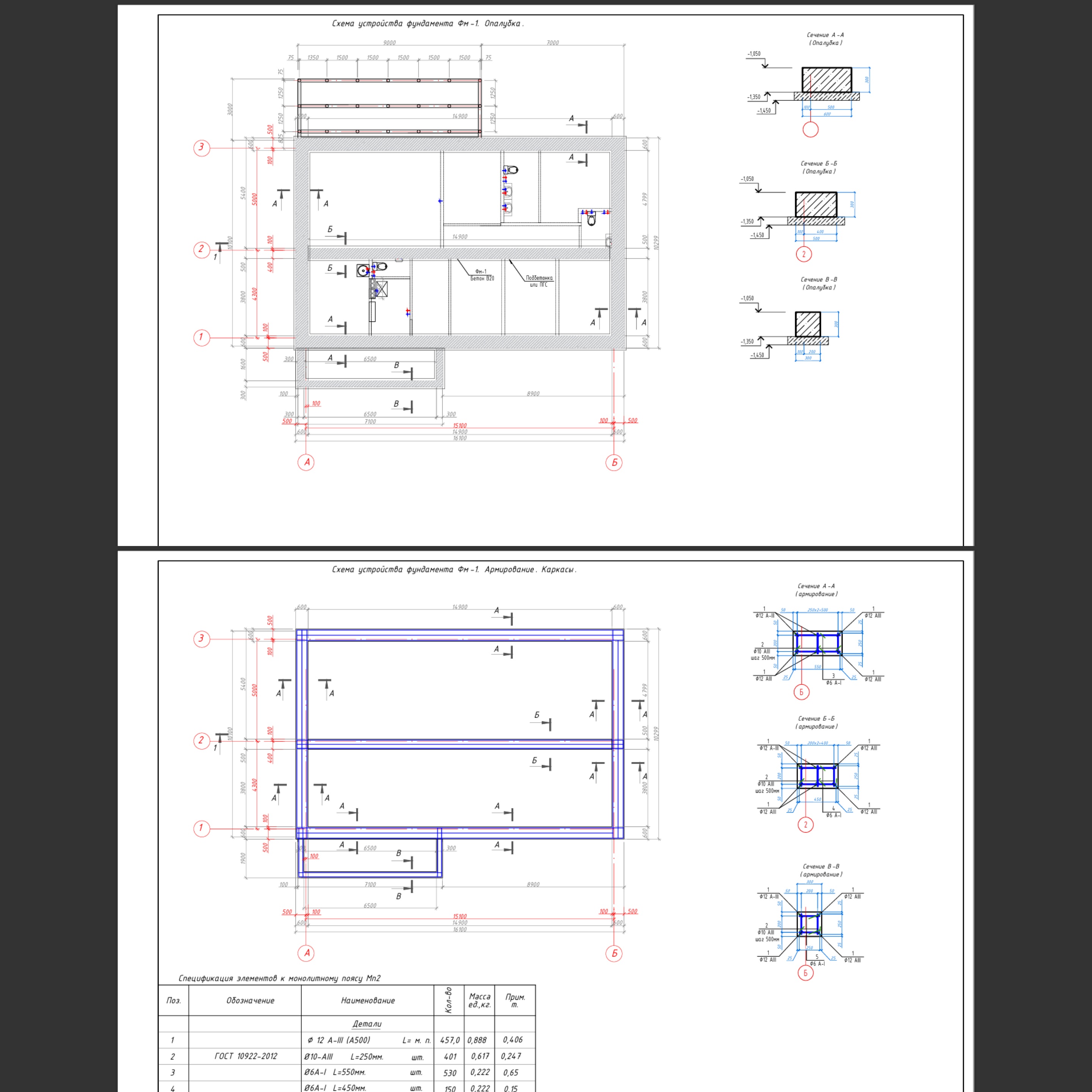

- Схема устройства фундамента Фм-1. Опалубка
- Схема устройства фундамента Фм-1. Армирование. Каркасы

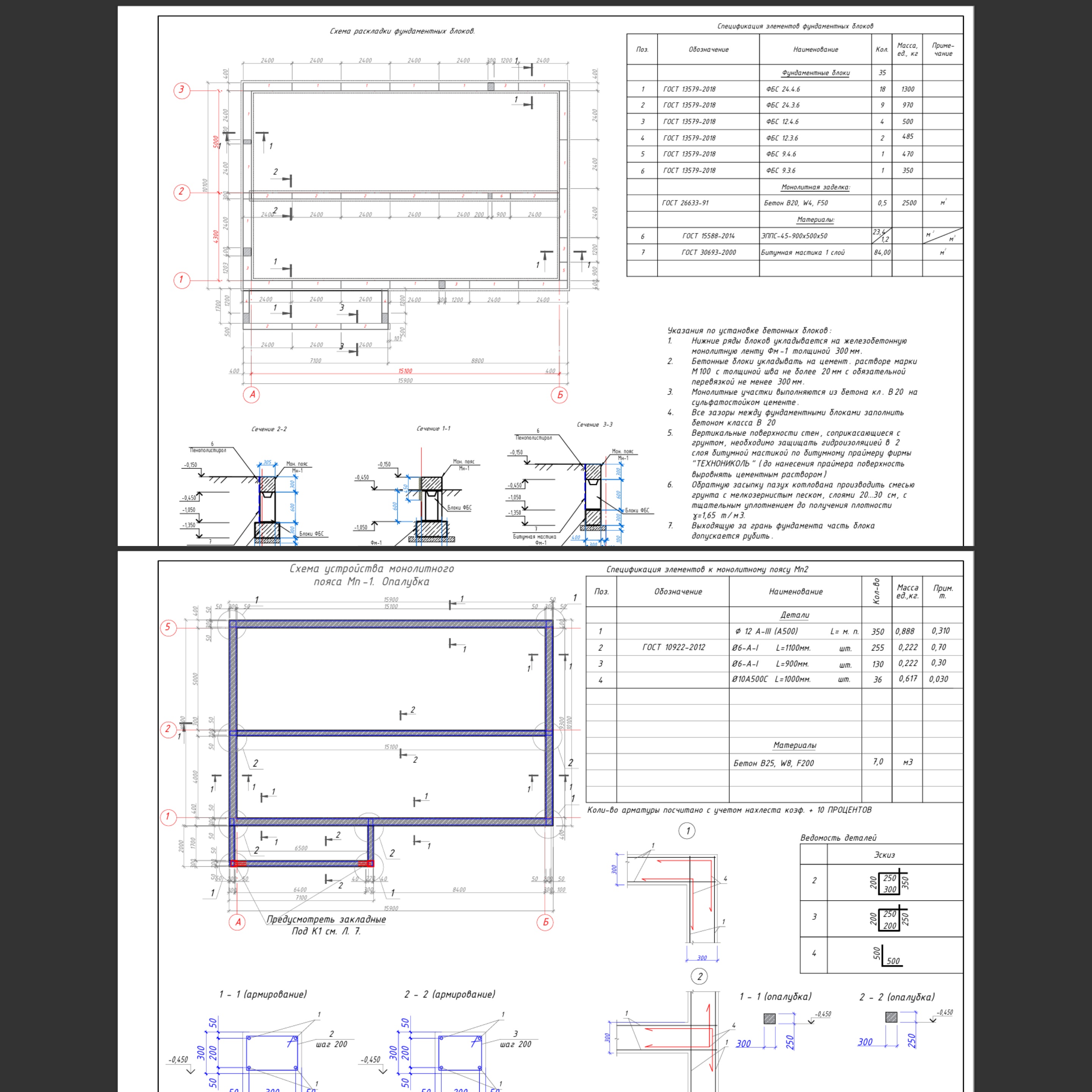

- Схема раскладки фундаментных блоков.
- Схема устройства монолитного пояса Мп-1. Опалубка

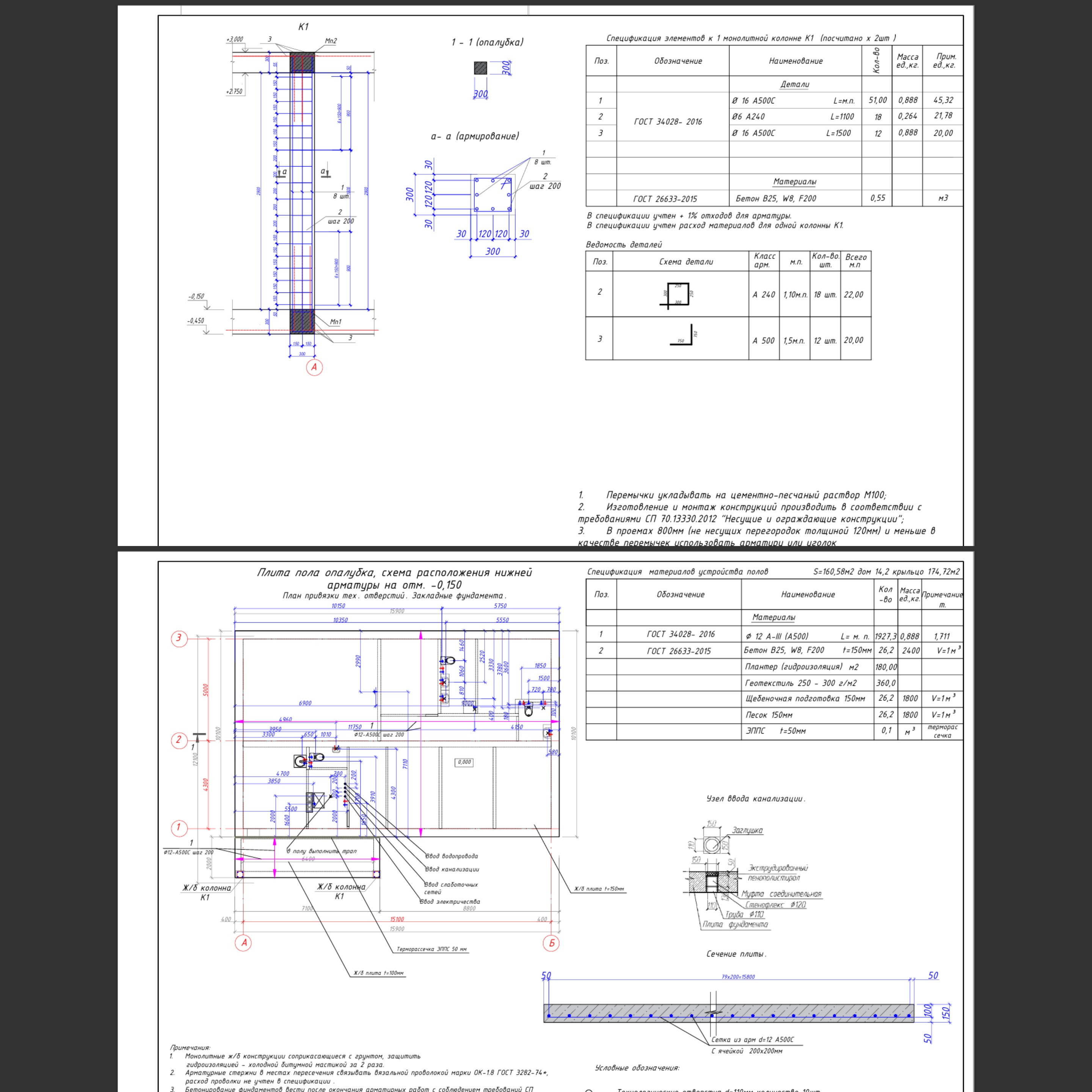

- Схема колонны К1. Спецификация
- Плита пола опалубка, схема расположения нижней арматуры на отм. - 0,150. План привязки тех. отверстий. Закладные фундаменты.

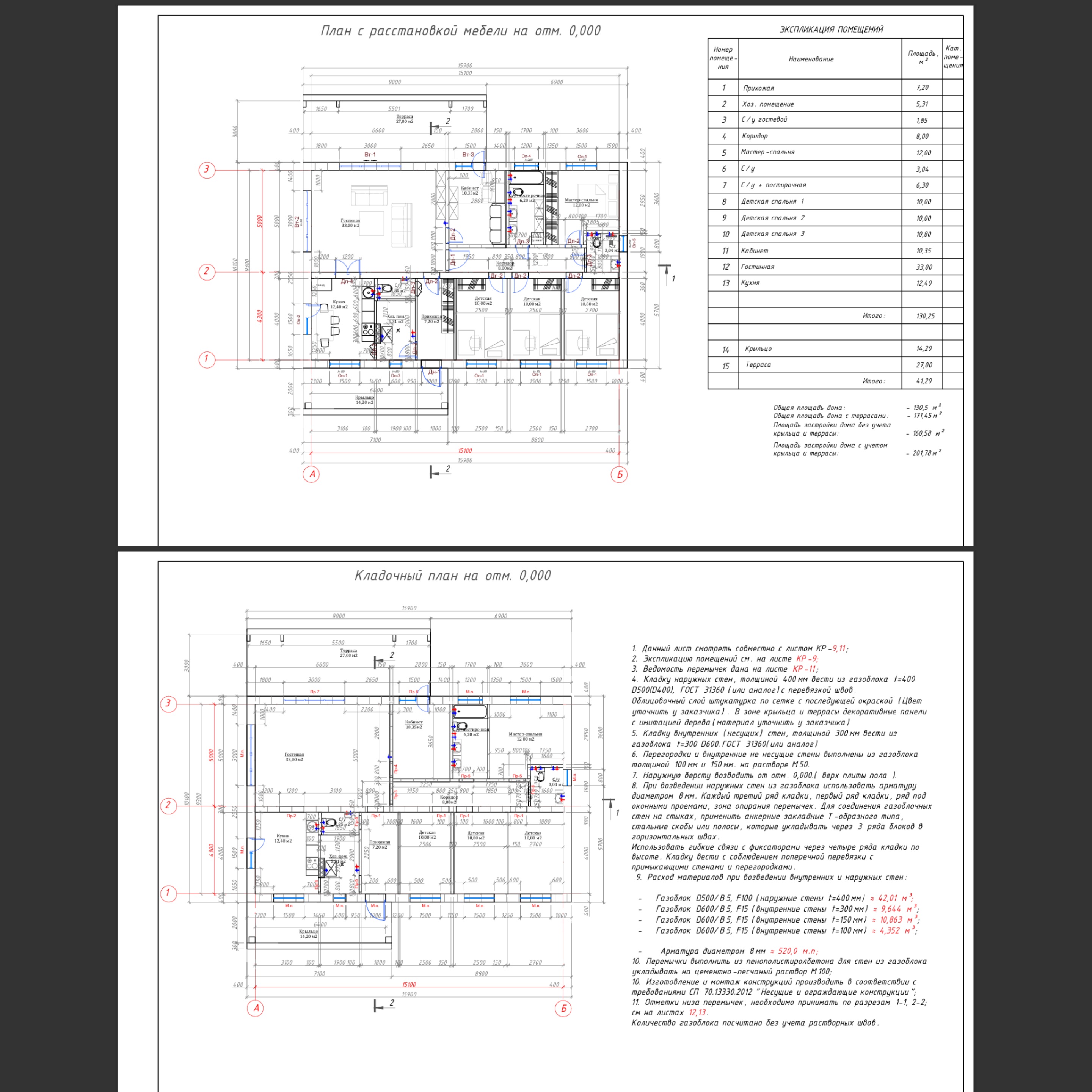

- План с расстановкой мебели на отм. 0,000
- Кладочный план на отм. 0,000
- Ведомость перемычек. СПЕЦИФИКАЦИЯ ЭЛЕМЕНТОВ ПЕРЕМЫЧЕК

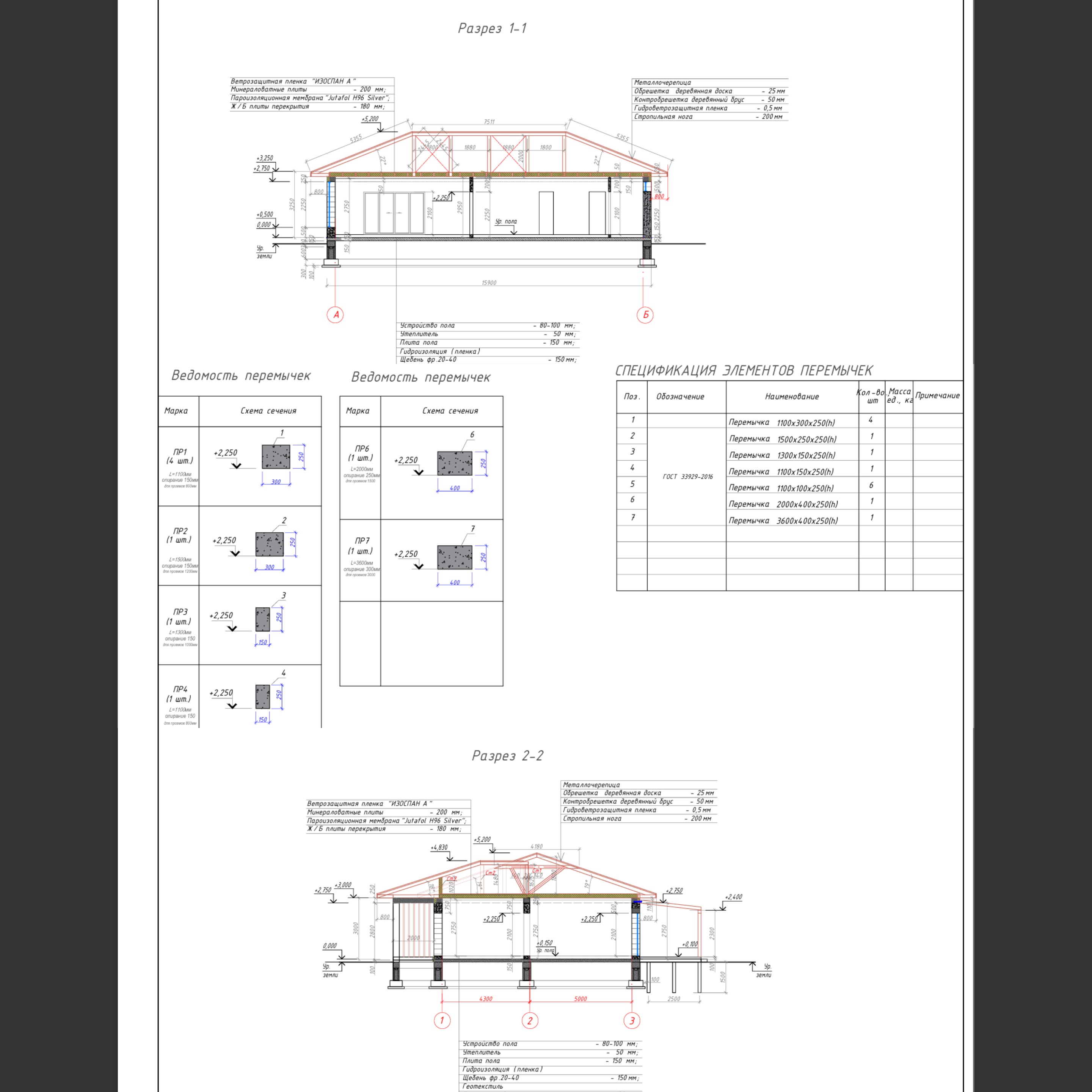

- Разрез 1-1
- Разрез 2-2

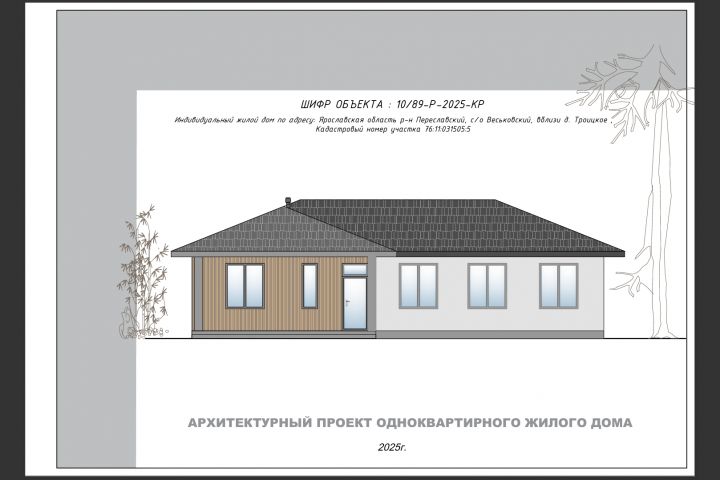

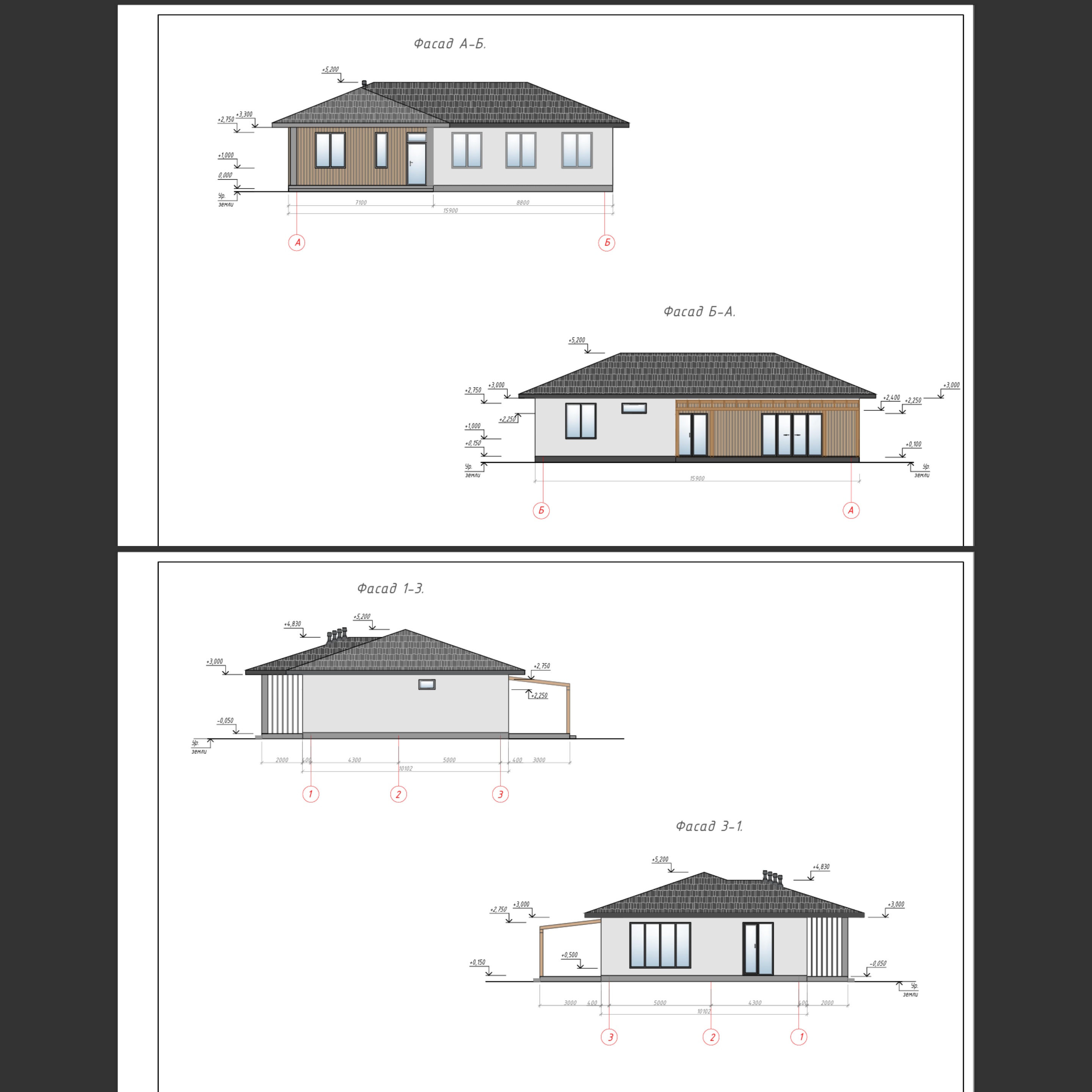

- Фасад А-Б. Фасад Б-А.
- Фасад 3-1. Фасад 1-3.

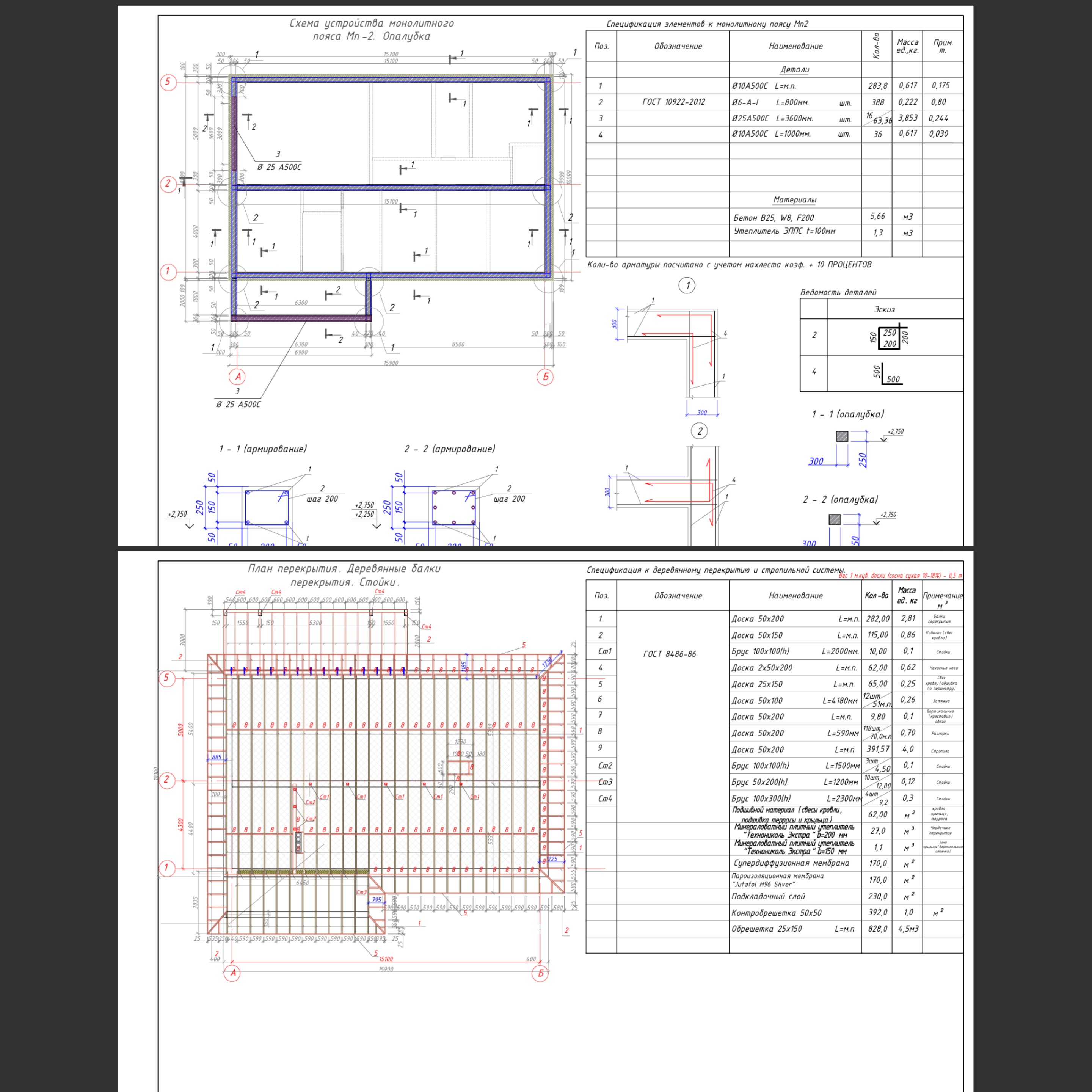

- Схема устройства монолитного пояса Мп-2. Опалубка
- План перекрытия. Деревянные балки перекрытия. Стойки

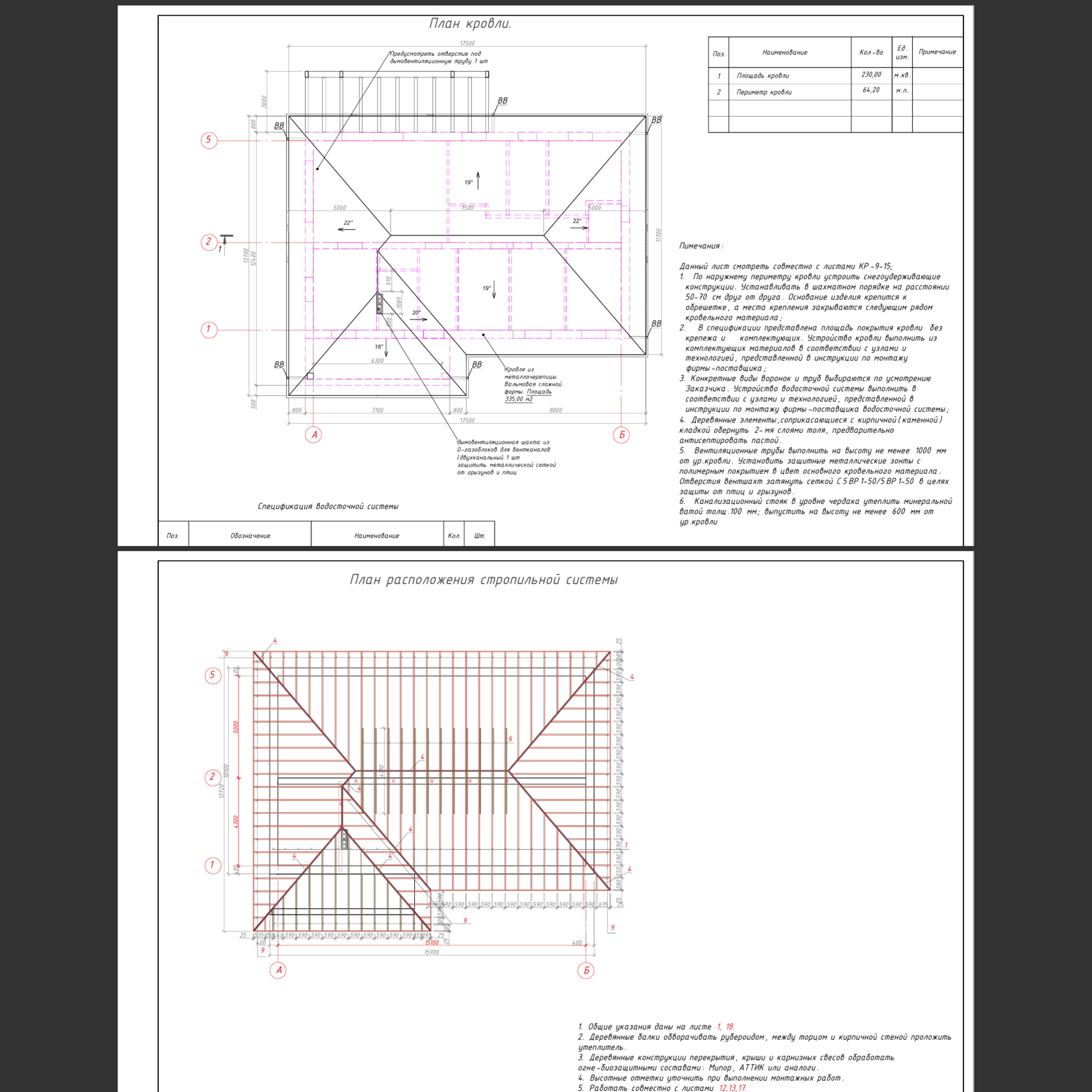

- План кровли
- План расположения стропильной системы
- Схемы заполнения оконных проемов. Спецификация
- Ведомость наружной отделки

Результат

Краткая информация:

1) Площадь застройки - 160,58 кв.м.
2) Этажность - 1 эт.
3) Общая площадь - 130,25 кв.м.
4) Строительный объем - 758,00 куб.м.
5) Высота - 5,20 м.

Ссылки на примеры реализации

 vk.com/wall-203363800_438

Презентация проекта
