Разработка и визуализации оборудования - Гидрогрохот для сортировки песка при его процессе добычи

Описание

Заказчику было необходимо проверить 2D-проект на возможные ошибки при исполнении. Также, было необходимо разработать решение по исполнению обслуживающей площадки на гидрогрохоте, так как 2-D проект предоставлял информацию только о рабочем устройстве оборудования без вспомогательных конструкций. И дать понять сборщиком металлоконструкций какой конечный результат должен быть.

Решение

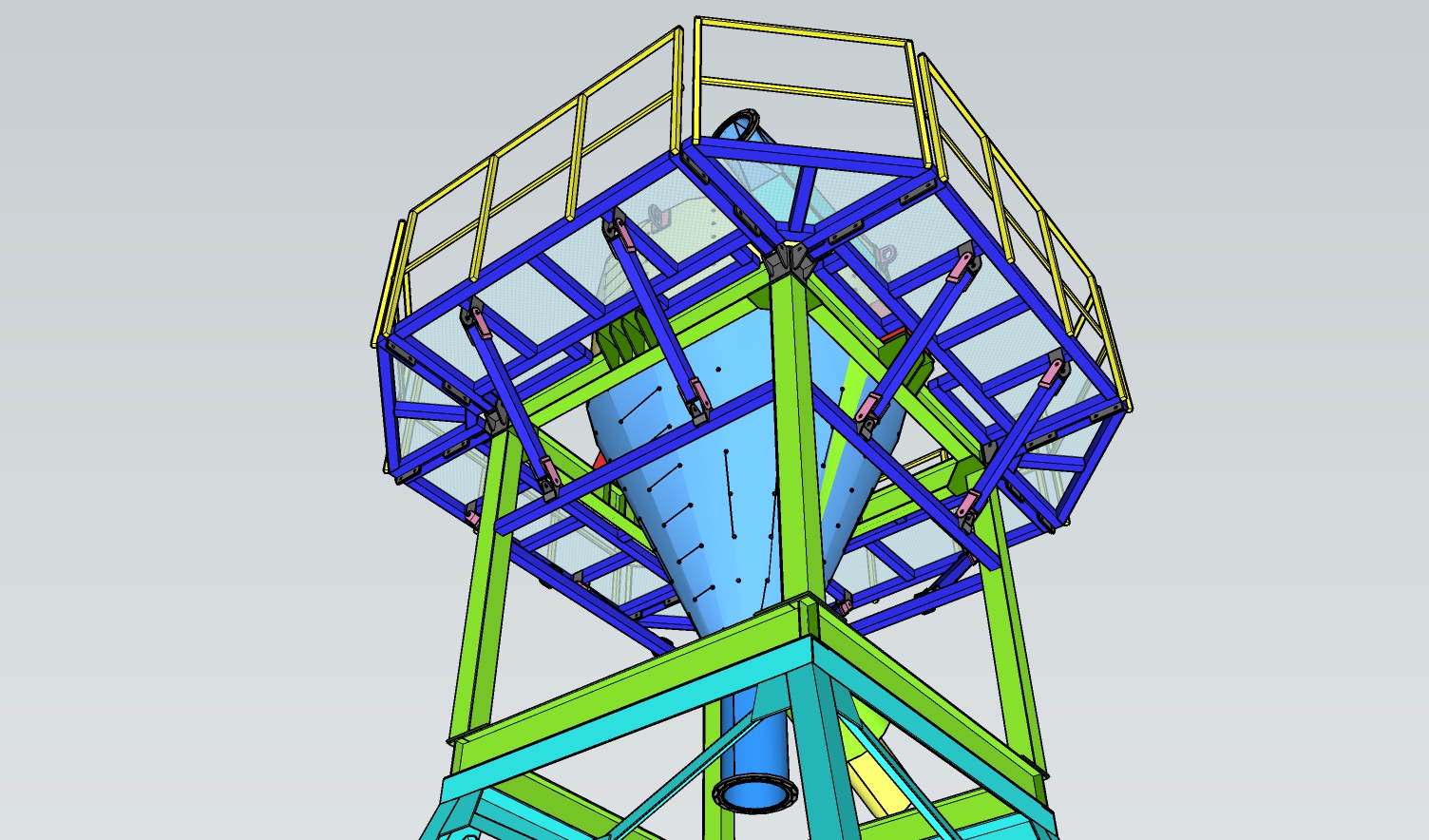

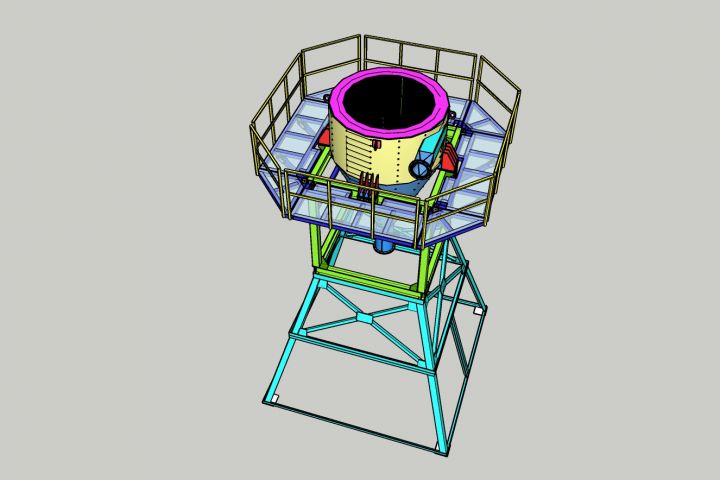

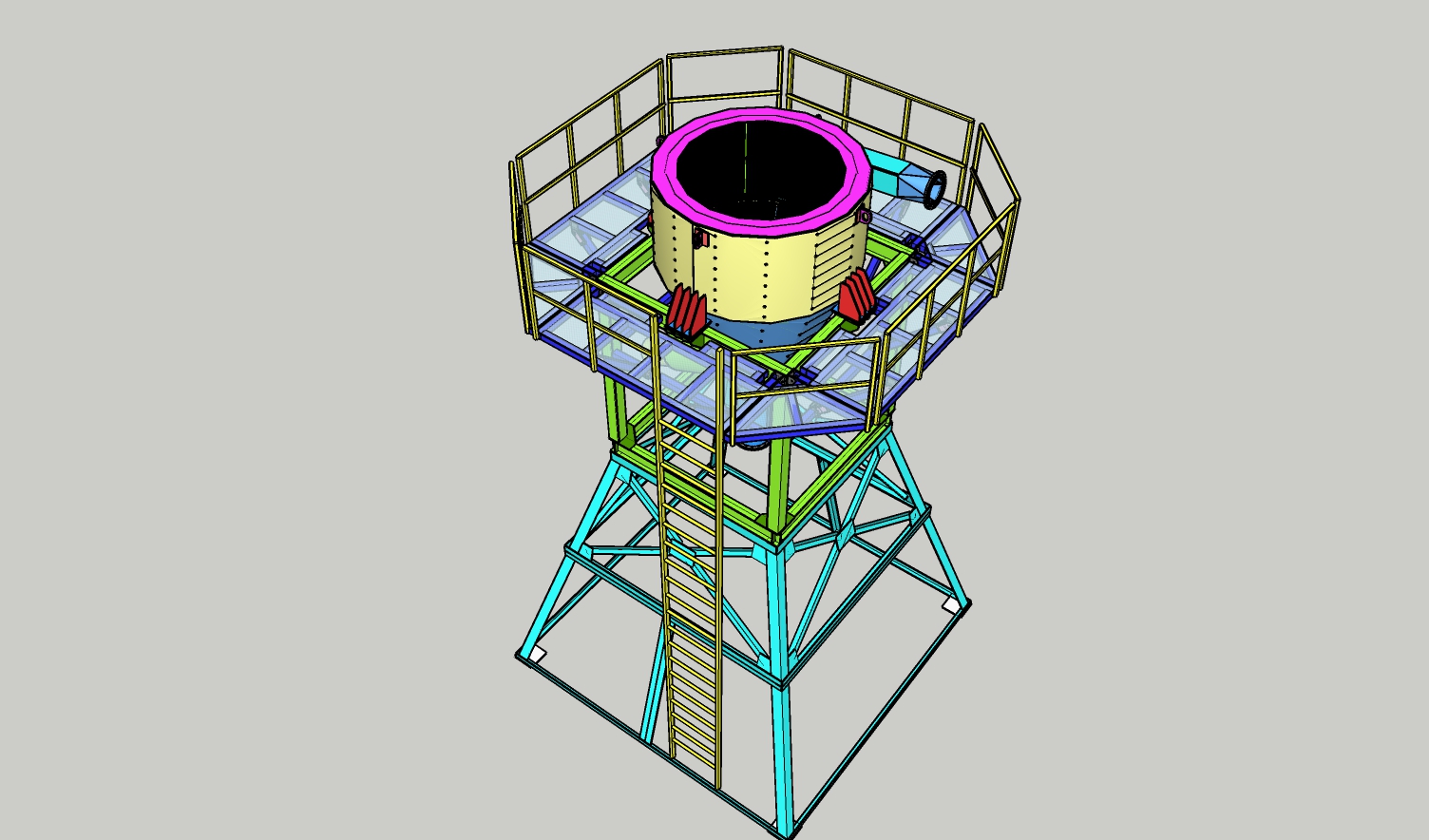

На основе 2D чертежей было выполнено 3D моделирование в программе SketchUp. Показан общий вид, сопряжение узлов.

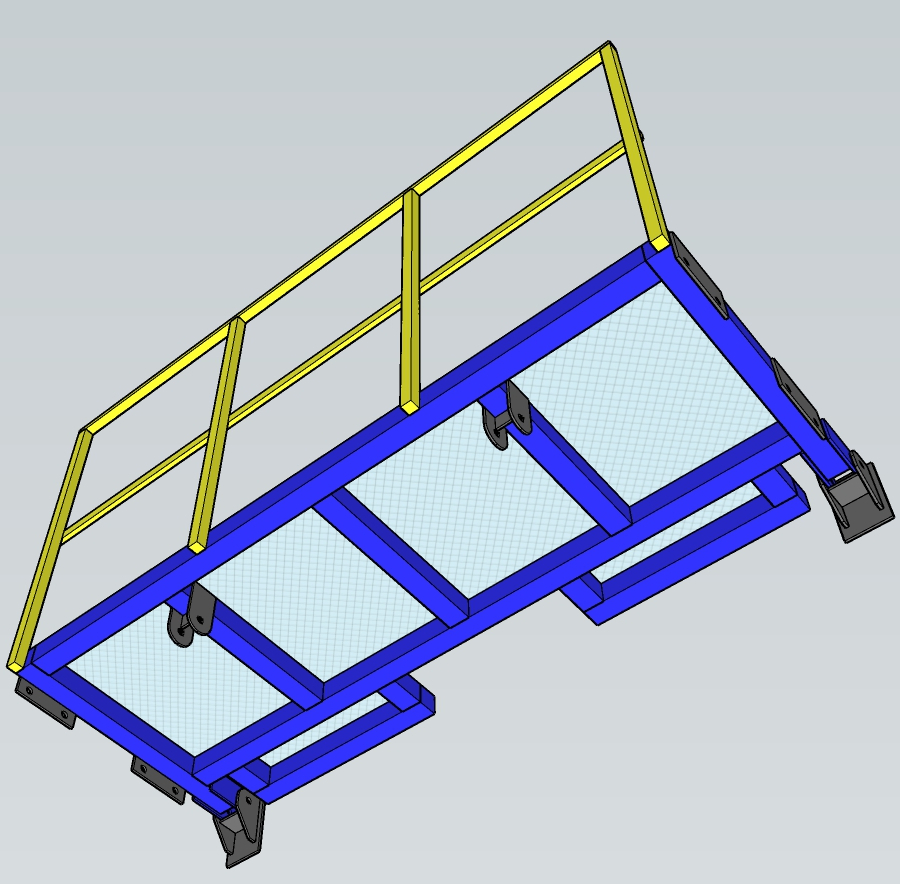

Выполнено проектирование "по месту площадки обслуживания".

Результат

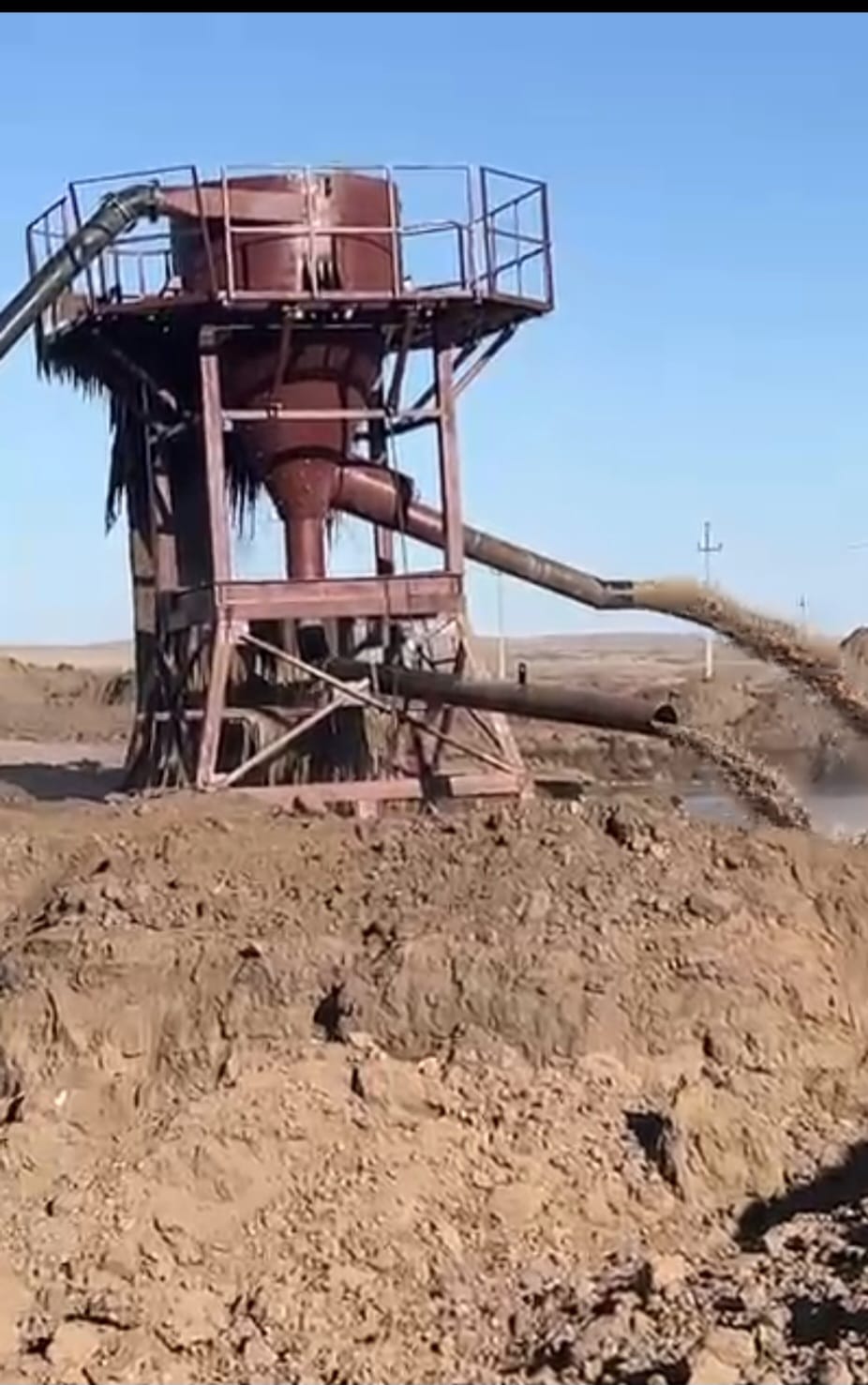

Оборудование собрано. Проблем при изготовлении и монтаже не было.

Презентация проекта
