Реверс инжиниринг распределительной плиты гидронасоса

Описание

Заказчик хотел изготовить распределительную плиту от импортного гидронасоса, но не получалось повторить сложную рабочую поверхность, задача осложнялась износом плиты и отсутствием новой.

Решение

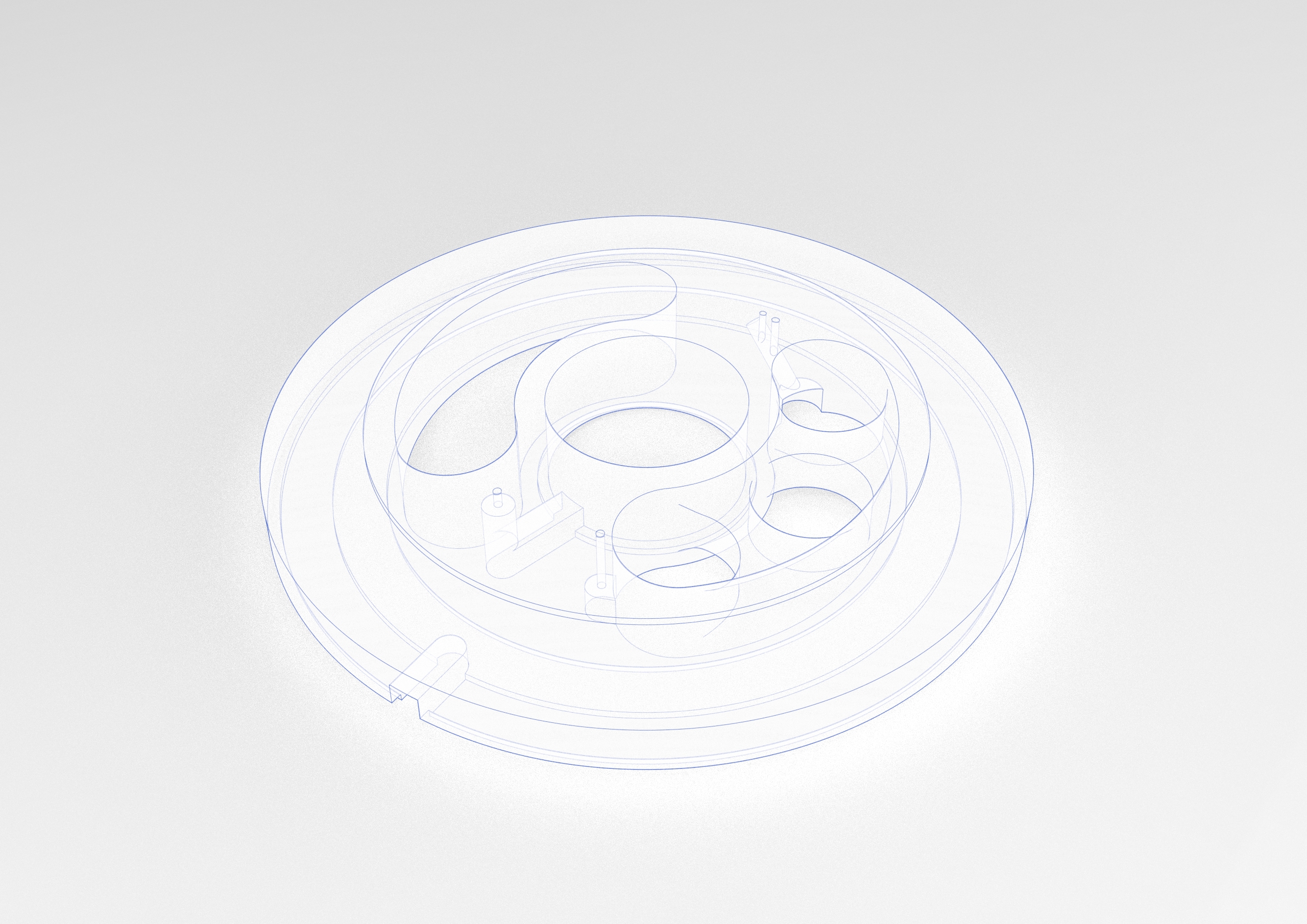

Была проделана работа по сканированию двух деталей, точный ручной обмер, сделаны две 3D модели: блока цилиндров и распределительной плиты, сделаны уточнения после сопоставления.

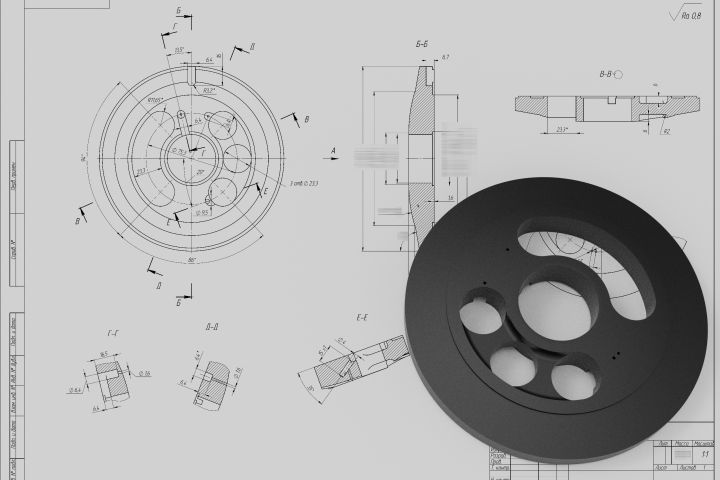

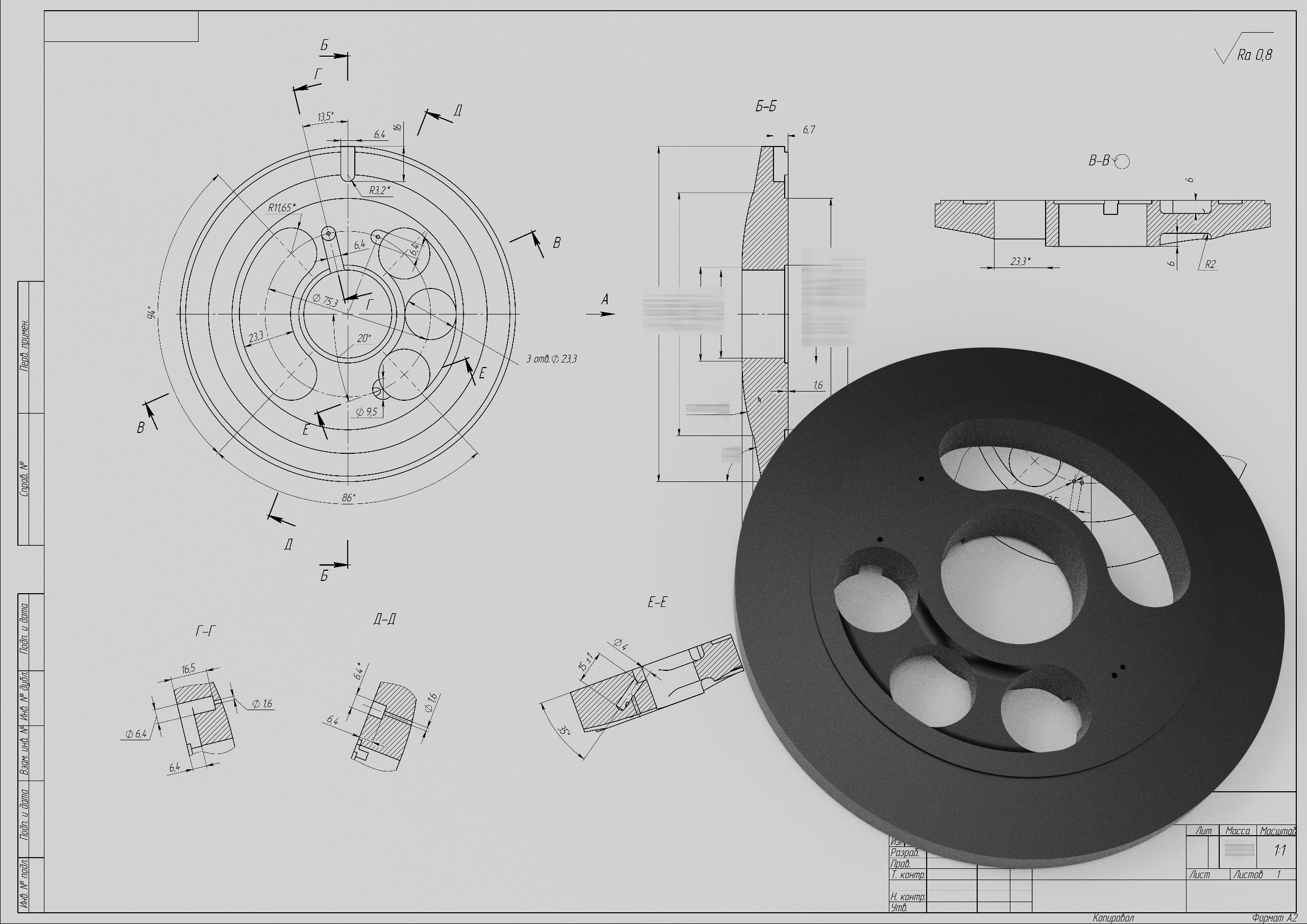

Подготовлены для производства: твердотельная 3D модель для обработки на ЧПУ и чертеж.

Результат

Все прошло отлично, на основании результатов проделанной работы был изготовлена распределительная плита для Заказчика.

Презентация проекта
