Описание

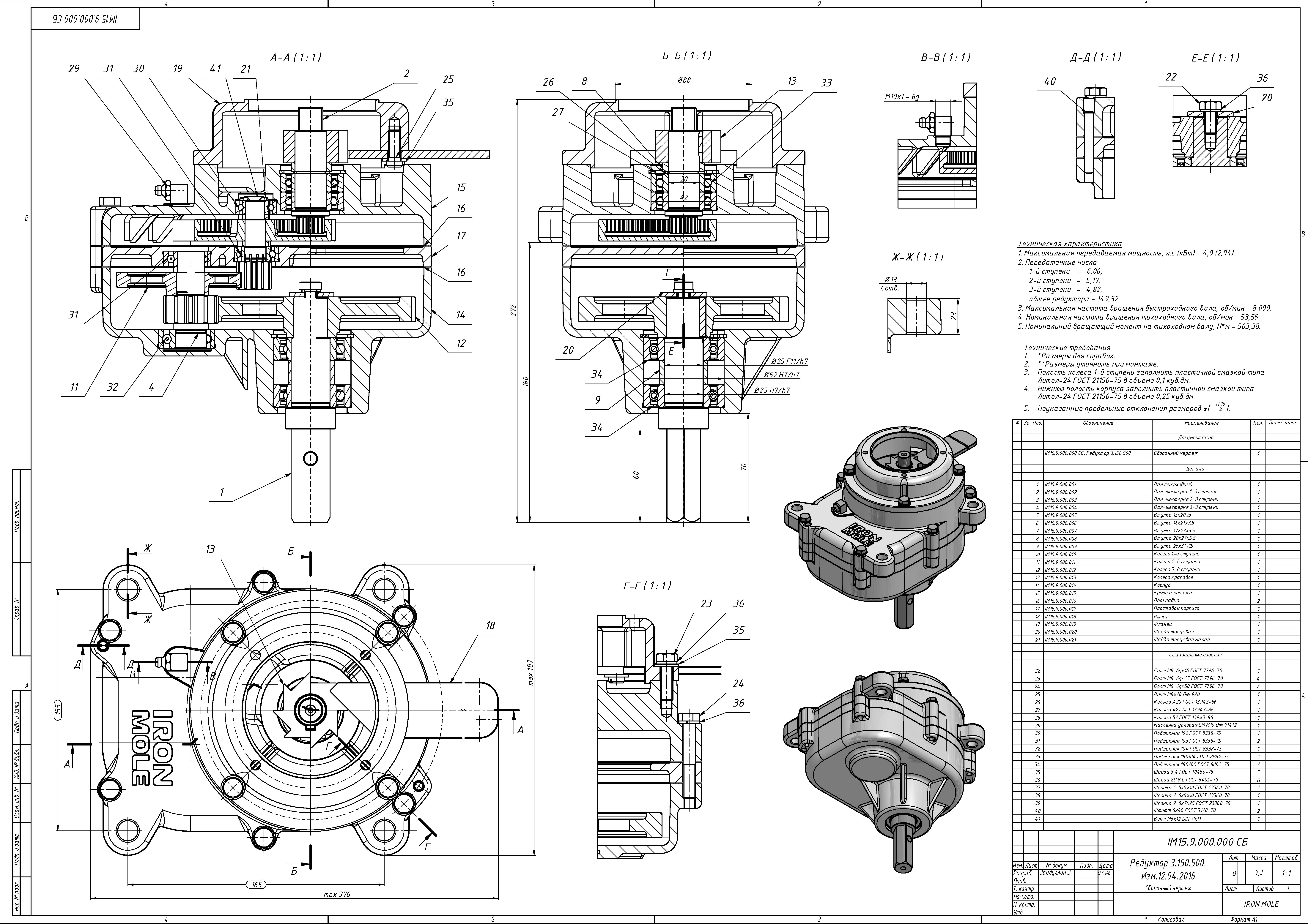

Разработка КД для изготовления специального цилиндрического 3-х ступенчатого редуктора.

Решение

1. Передаточное число редуктор - 150.
2. Вписать в минимальные габариты.
3. Корпус из алюминиевого сплава, колеса и валы стальные, с индуктивной закалкой зубчатых венцов.
4. Храповый механизм с ручной разблокировкой зацепления.
5. Смазка - пластическая.

Результат

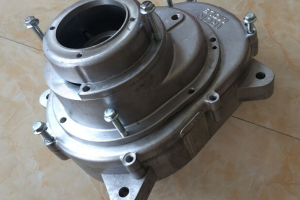

По разработанному КД изготовлен образец, по испытаниям которого проведены изменения и редуктор запущен в серию.

Презентация проекта
