Примеры чертежей и ведомости из альбома для строителей

Описание

Работа над дизайн-проектом включает в себя 4 основных этапа:

1. Разработка планировочных решений
2. Разработка стилевой концепции (коллажей)
3. Создание фотореалистичных 3D визуализаций
4. Разработка альбома чертежей для строителей и подготовка ведомости отделочных материалов, мебели, освещения и декора

На четвертом этапе я формирую полный пакет рабочей документации для строителей, включающий в себя обмерные планы, планы монтажа/демонтажа, планы раскладки напольных покрытий и плитки, планы расстановки мебели, сантехники, электрики, освещения, привязки выключателей, эскизы заказной мебели со всеми размерами, развёртки и условные 3D виды.

Максимально информативные и подробные чертежи помогут вам без проблем приступить к ремонту и заранее дать исчерпывающие ответы на всевозможные вопросы строителей.

Максимально информативные и подробные чертежи помогут вам без проблем приступить к ремонту и заранее дать исчерпывающие ответы на всевозможные вопросы строителей.

Пример списка чертежей для двухкомнатной квартиры:

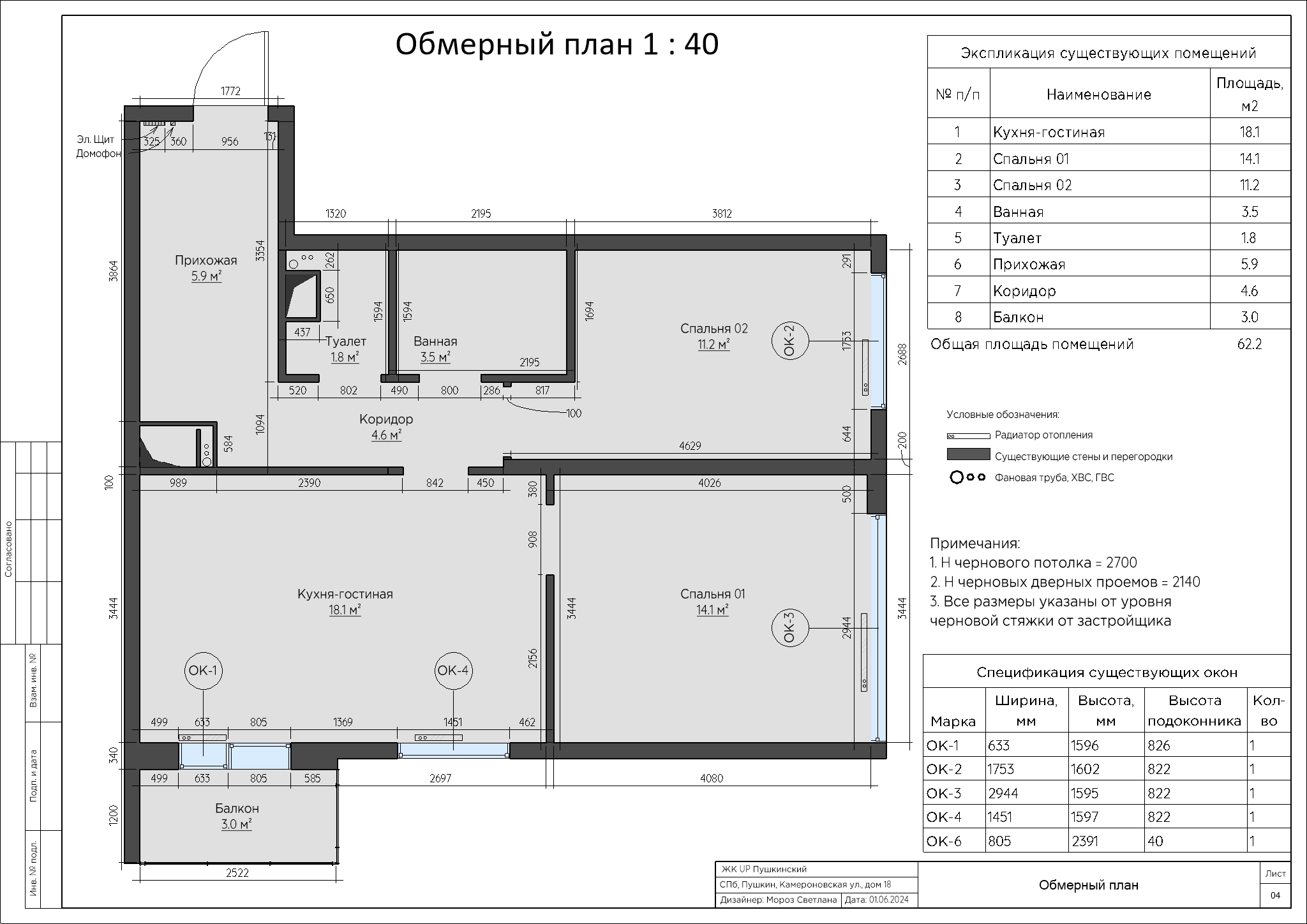

Обмерный план
План демонтажа

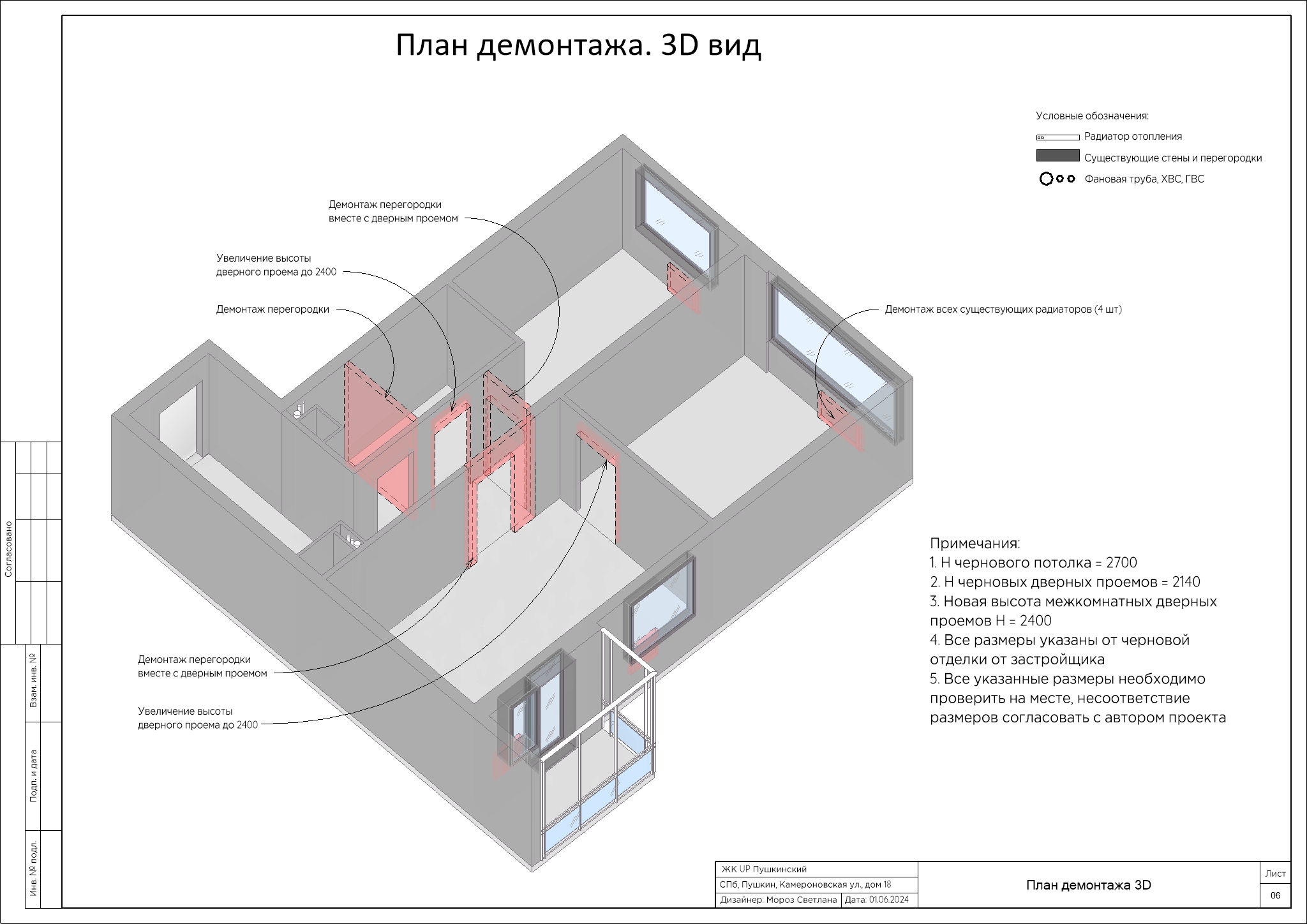

План демонтажа 3D
План монтажа

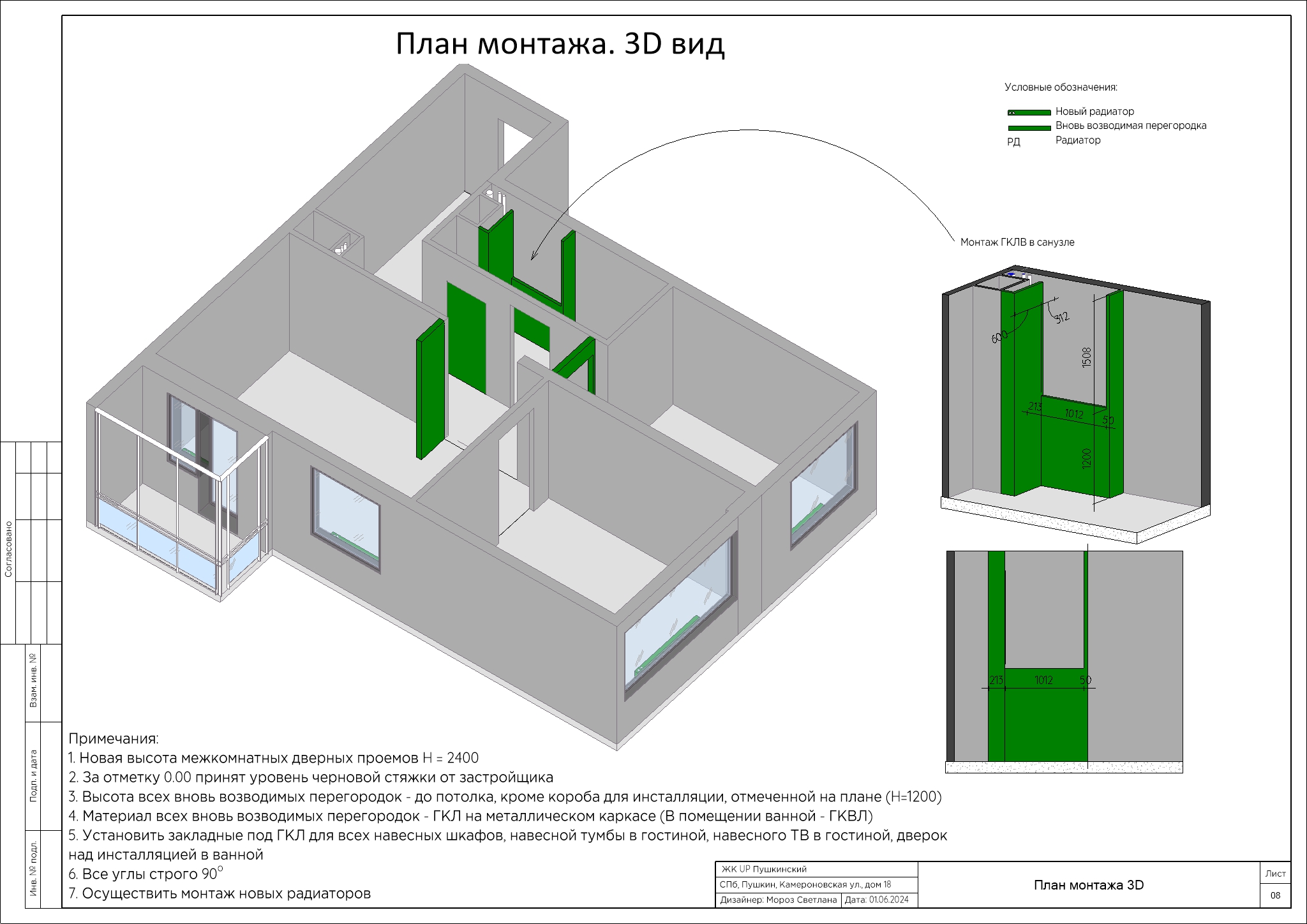

План монтажа 3D
Экспликация помещений
План отделки стен
План расстановки мебели

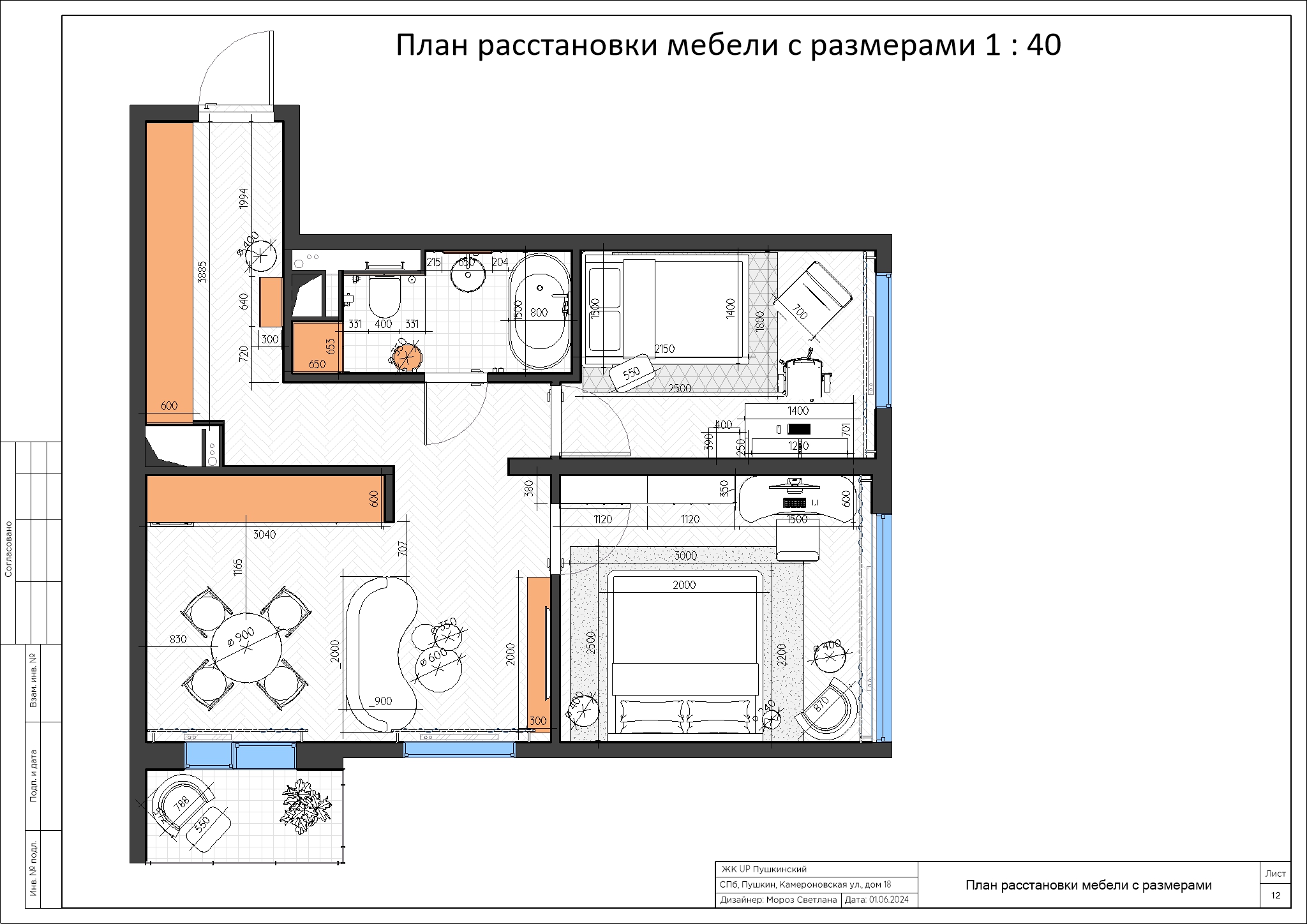

План расстановки мебели с размерами
План расстановки сантехнических приборов
План напольных покрытий
План напольного плинтуса
План потолочного плинтуса
План потолков

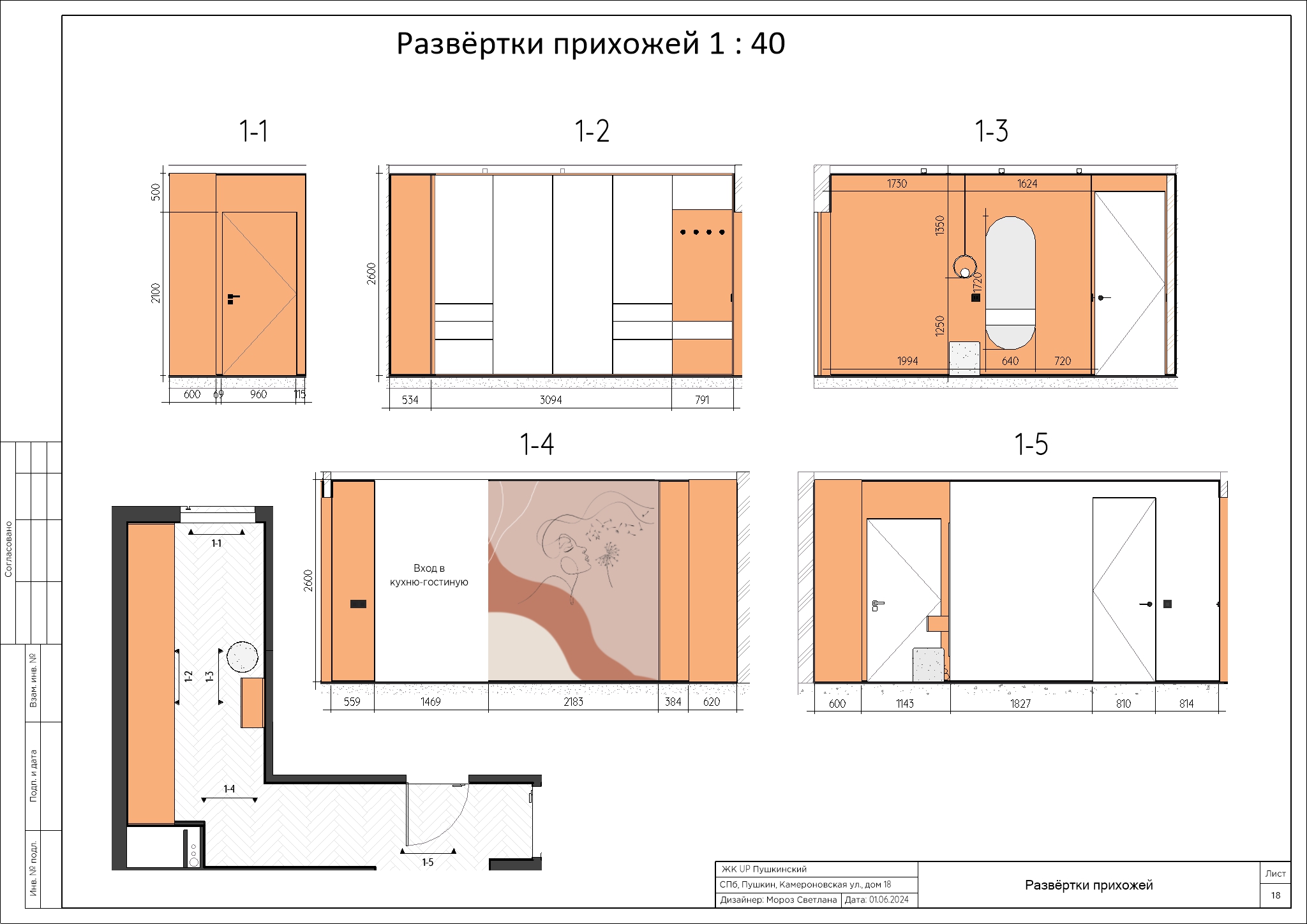

Развёртки прихожей
Развёртки кухни-гостиной
Развёртки спальни
Развёртки детской
Развёртки ванной
План расстановки мебели 3D - 1
План расстановки мебели 3D - 2
3D План. Детская

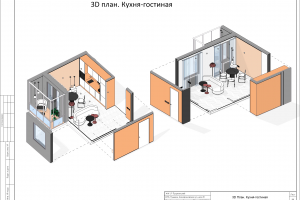

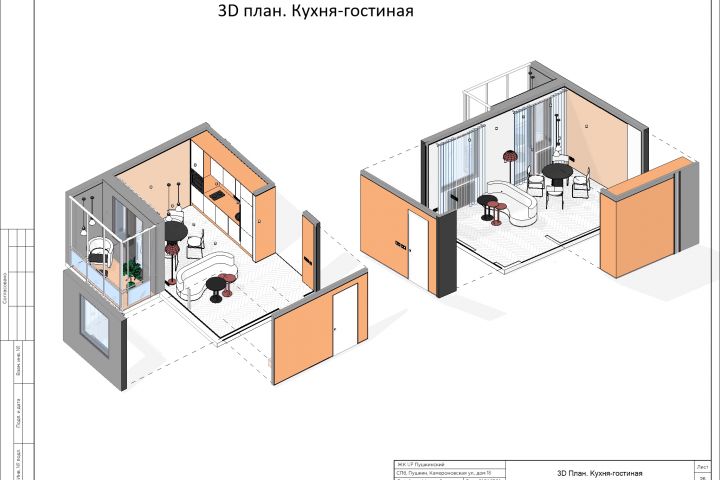

3D План. Кухня-гостиная
3D План. Прихожая
3D План. Спальня
3D План. Ванная

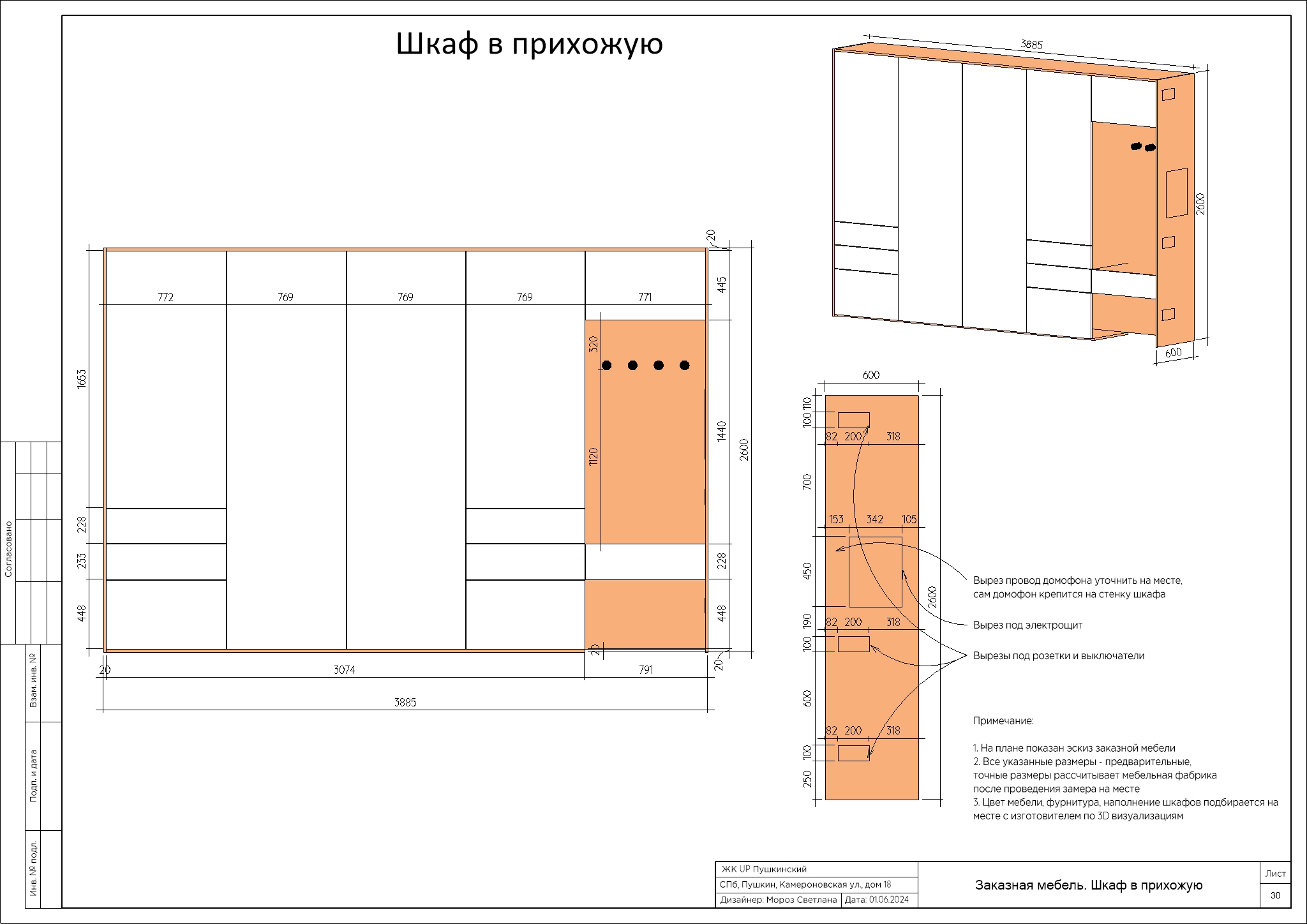

Заказная мебель. Шкаф в прихожую
Заказная мебель. Кухонный гарнитур
Заказная мебель. Тумба с зеркалом
Заказная мебель. Тумба под ТВ
Заказная мебель. Мебель в ванную

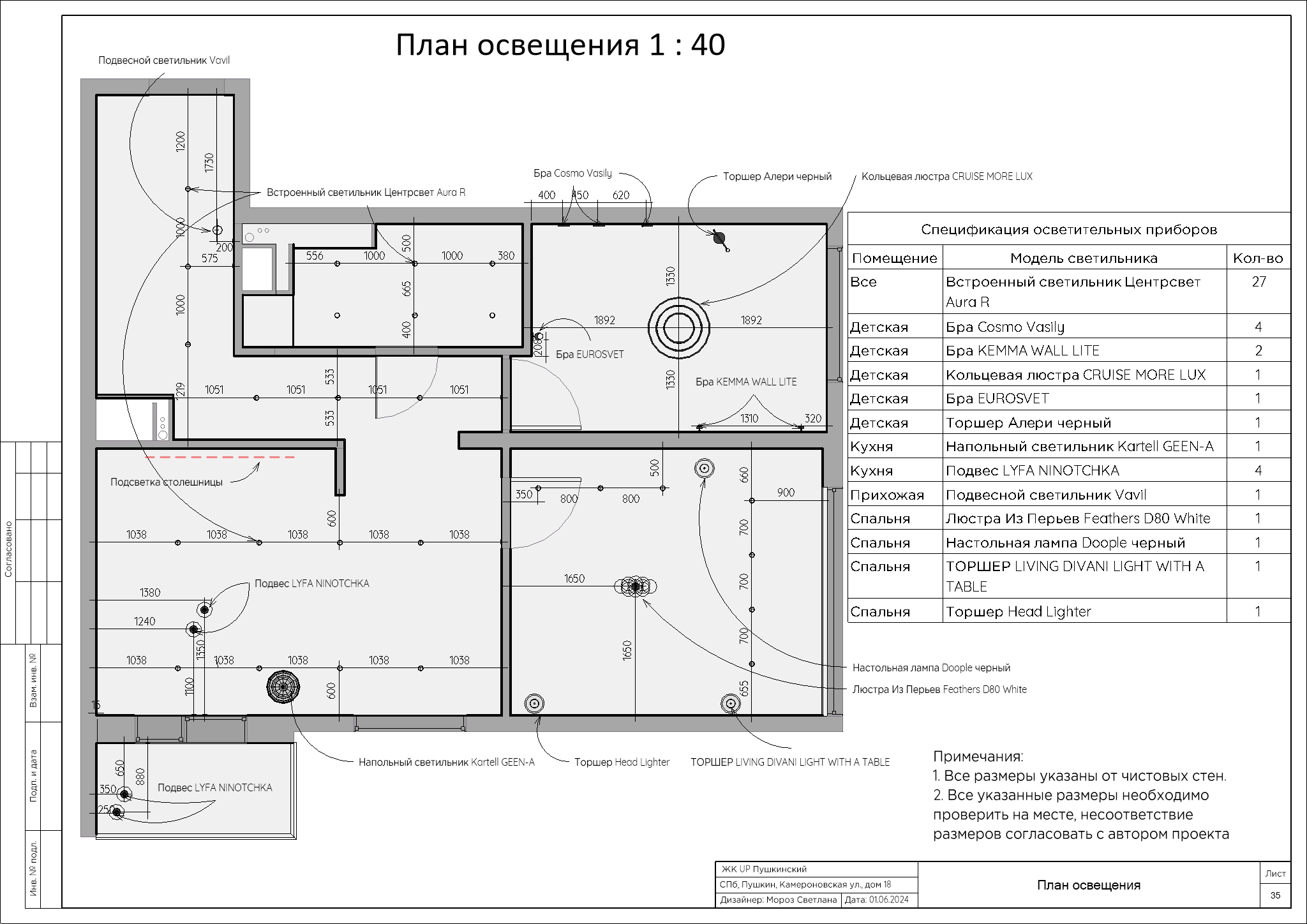

План освещения

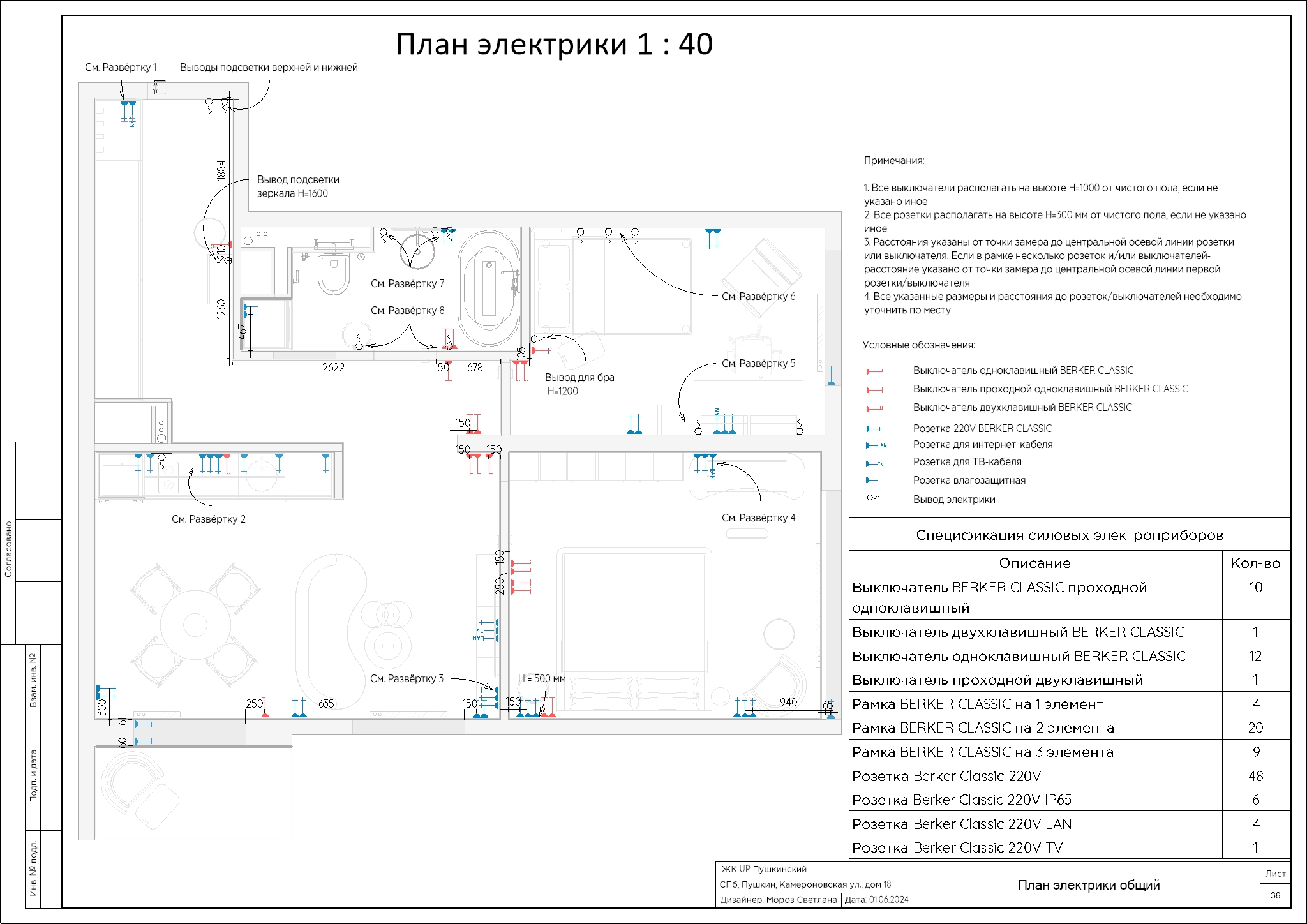

План электрики общий
План электрики развёртки. Часть 1
План электрики развёртки. Часть 2

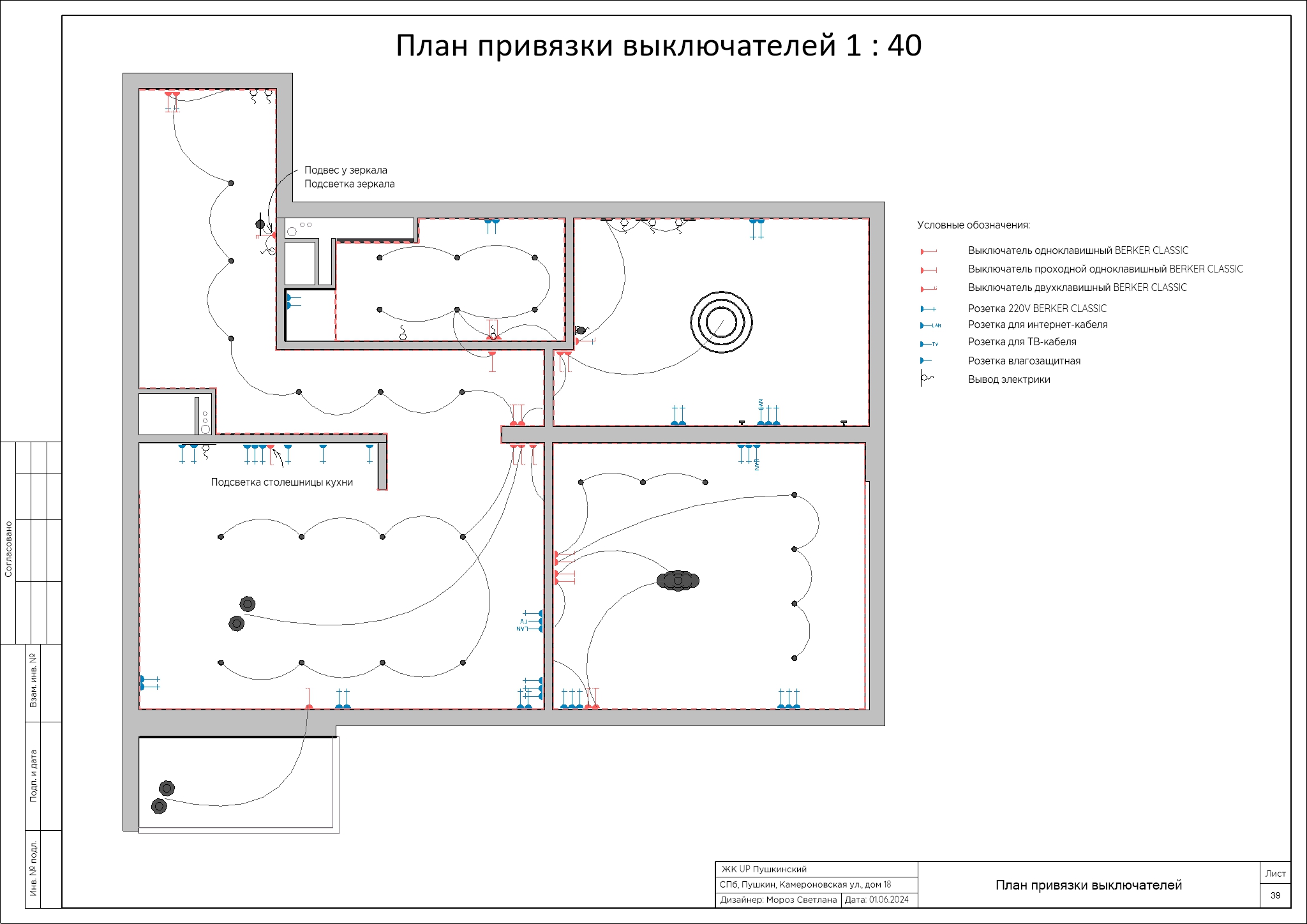

План привязки выключателей

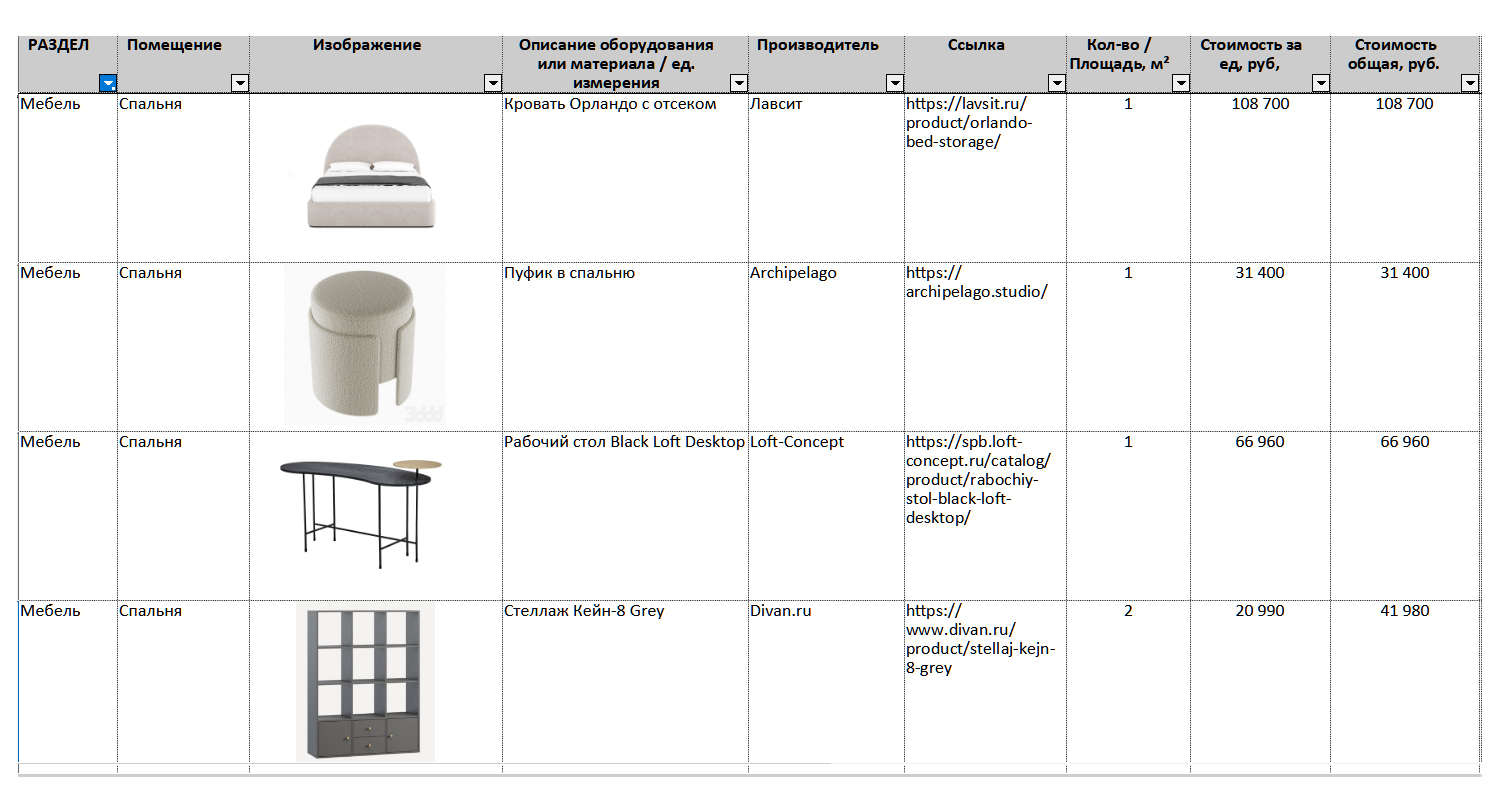

Ведомость отделочных материалов
Ведомость электрики и освещения
Ведомость сантехнического оборудования
Спецификация мебели

Срок выполнения этапа - 3-5 рабочих дней для каждого помещения.
