Моделирование и расчет переходных процессов частотного электропривода
ЗАДАЧА:
Оценка динамических режимов работы электропривода до монтажа. Предотвращение срабатывания защит частотного преобразователя при пуске, реверсе или резком набросе нагрузки на вал.
РЕШЕНИЕ:
Я создаю комплексную имитационную модель системы "частотный преобразователь – асинхронный/синхронный двигатель – механизм" в среде MATLAB/Simulink. Расчет ведется на основе классической теории электропривода, а не эмпирических догадок.
ЭТАПЫ РАБОТЫ:
1. Формирование математической модели двигателя и механической части (момент инерции, статический момент сопротивления).
2. Моделирование ключевых режимов: прямой пуск, реверс, торможение, ступенчатый наброс и сброс нагрузки.
3. Анализ скалярного управления (V/f) с настройкой кривой напряжения и компенсации скольжения.
4. Построение и анализ механических и электромеханических характеристик.
5. Оценка пусковых токов и электромагнитных моментов на предмет превышения допустимых значений.
РЕЗУЛЬТАТ:
* Исходный файл модели (.slx)
* Семейство механических характеристик

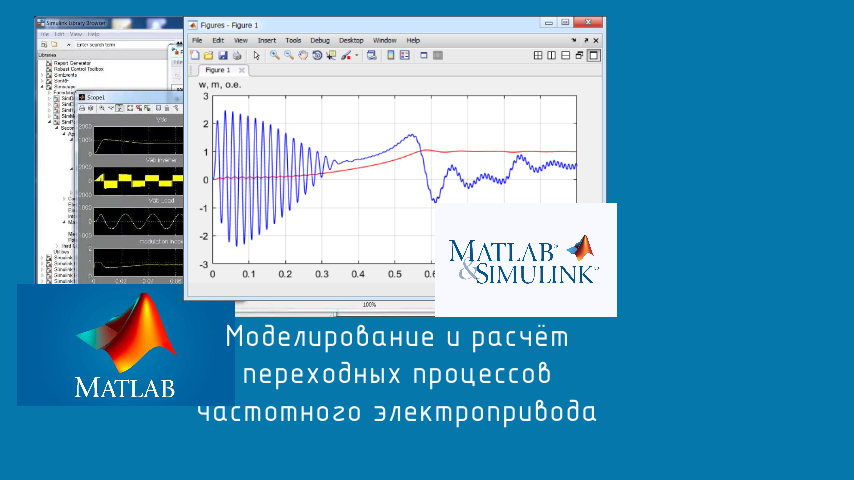

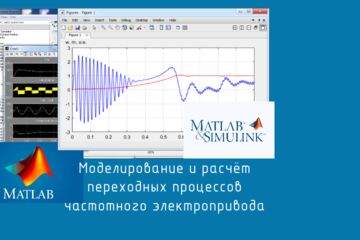

* Осциллограммы скорости, момента и токов статора
* Краткое техническое заключение с рекомендациями по выбору номиналов ПЧ
