ПожаловатьсяПродаю: Проект Склада 18х48 КР-Р/КМ/КМД
20 000 руб
Доработка: 30 000 руб
Каркас и фермы -Профилированная труба
Стропильная Ферма КМ, типа Молодечно, пролет 18м.; односкатная, сборная из двух частей
Крепление элементов Связей и Прогонов, шарнирное, на болтах монтажных высокопрочных.
Панели трехслойные стеновые и кровельные с несгораемым утеплителем из минеральной ваты.
Площадь застройки 892м²
Высота 10м.; в просвете 7-8.2м
Ведомость чертежей основного комплекта КР:
1. Общие данные

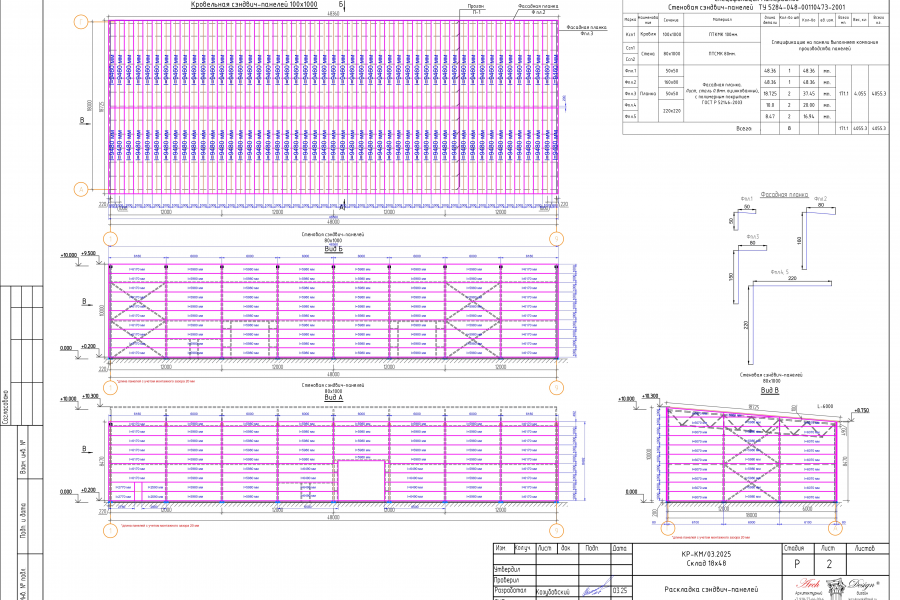

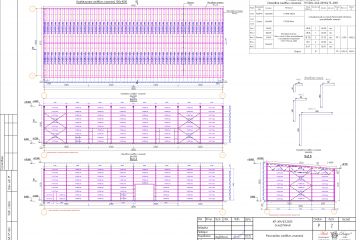

2. Раскладка сэндвич-панелей
3. Смежные узды сэндвич-панелей

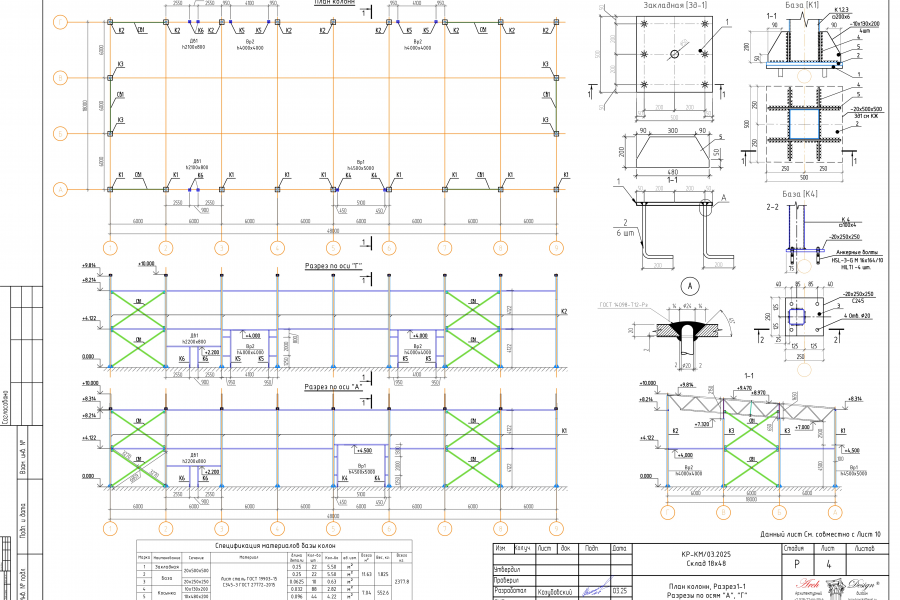

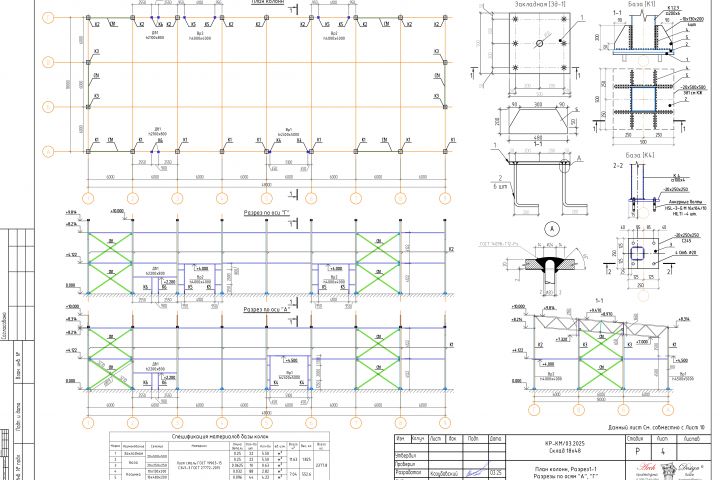

4. План колонн, Разрез1-1 Разрезы по осям "А", "Г
5. Узлы оголовков колон и ферм Смежный узел сэндвич-панелей
6. Связь Св1 в осях 2-3; 7-8; В-Б
7. План стропильных ферм Связь Св2
8. Прогоны по фермам П1
9. Ферма Ф1
10. Колоны, Сгоны

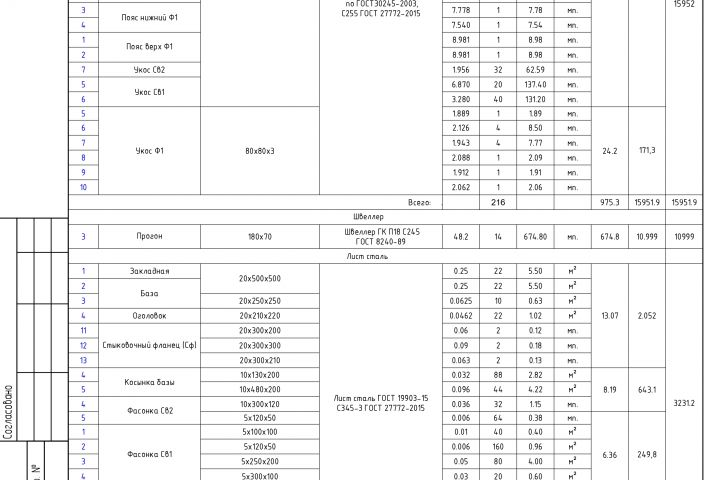

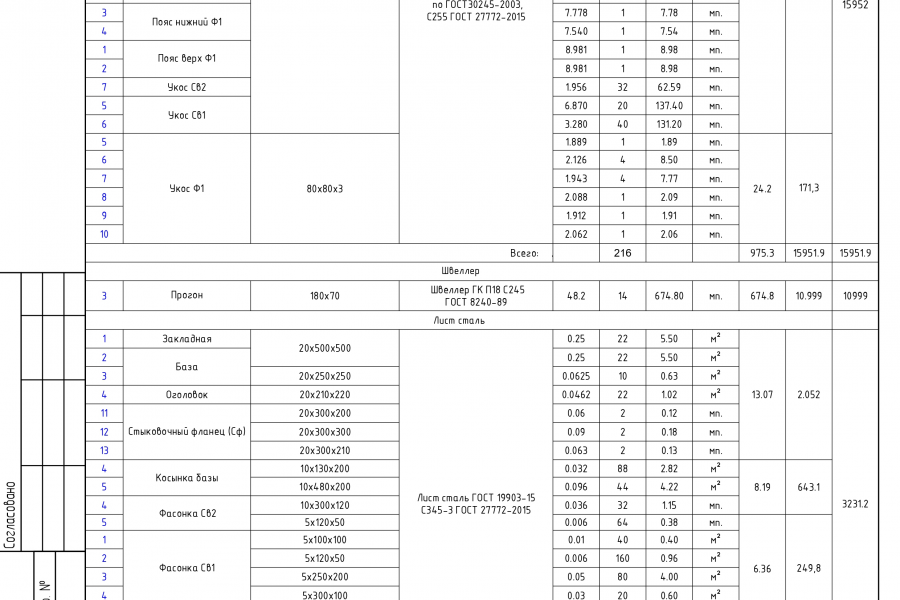

11. Сводная ведомость деталей, конструкций КМ и спецификация материалов
